VCO是利用控制电压去调整振荡频率 :


Kvco即上图斜率。若KVCO有误 连带VCO的频率也会有误
因此KVCO的校正 简单讲
就是在校正VCO的输出频率
至于path delay calibration
不管EDGE用线性PA 或Polar饱和PA
都会采极化调制，
亦即不会直接把I/Q合成为RF讯号 透过PA作放大


而是都会将I/Q讯号 转成AM讯号跟PM讯号
差别只在合成处



因此可知不论线性PA或Polar饱和PA，
其EDGE都会将AM讯号与PM讯号分两路径传送，
故AM讯号与PM讯号会有相位差，若其相位差过大，
则会影响调变的精确度，使得调制频谱劣化，
故需透过校正，将相位差缩减至30ns内

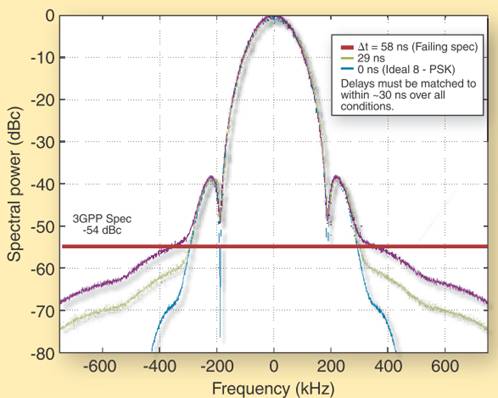

由上图可知，相位差为零时，其调制频谱最好，
而当相位差超过30ns时，其调制频谱便超标。

因此EDGE可透过校正，减小AM讯号与PM讯号的相位差，
亦即缩短AM讯号与PM讯号间的path delay
改善调制频谱。当然 广义的讲 这可改善调变的精确度

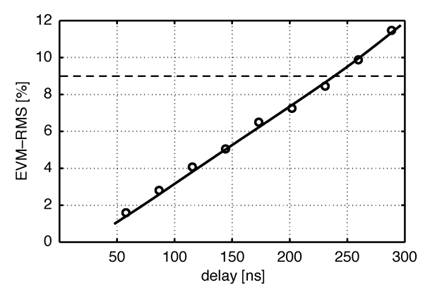

所以EVM也会有所改善 由下图可看出 Delay越小 EVM越小



而虽然GSM只有FM讯号，没有相位差问题，
但透过校正，可改善PA的AMAM特性，进而改善开关频谱，
以及改善PA的AMPM特性，进而改善调制频谱。

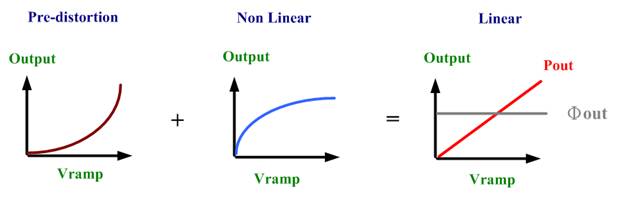

至于上图的pred 就是Pre-distortion 如下图 :


简单讲就是提供一个反函数 去补偿PA既有的非线性
以其得到线性的输出
其他详细原理 可参照





在此就不赘述
