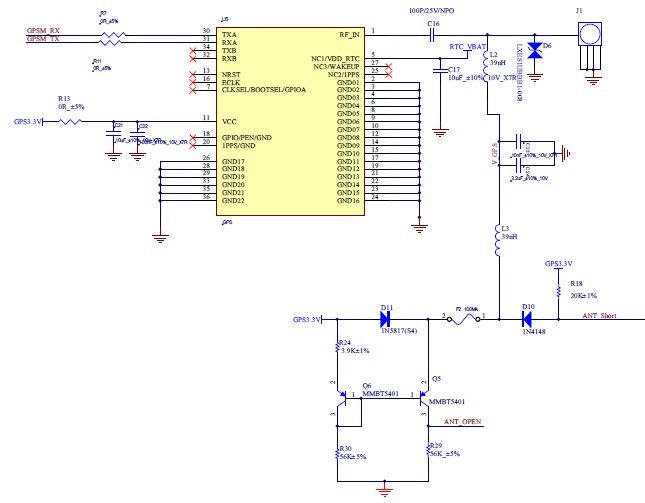

请大神解答下这个电路的功能

看6~20楼……真是忍不住回帖
这个广告是根据每个用户电脑搜索精确投放的，其他人看的都不是你那袜裤的广告
6~20楼看到只能说明你自己搜索过类似的东西……
太逗了……

isolator circuit

怎么个隔离法啊?

ant short 和ant open是天线的脱落检测功能。
当天线端短路到地时，antshort 通过二极管到地，电平拉低；
当天线端开路时，natopen 电平为低电平；
当天线正常连接时，通过3V3 过D11管子后，到天线，此时天线内部应该有对地电阻或者其他电路（看成电阻对地）分压，Q5 C极为高且不等于3V3，其中D11 的压降如果是0.7V的话，Q5C极电压估计是设置成3V，D11不导通。
欢迎讨论。

D10 D11 主要作用都是反向隔离用的。

我怎么看到这个网上还有女人袜裤的广告呢

这种广告在这时管用吗

是用来慰劳IT男的吧

不然也不会有这么女性在这个网上逛街啊

这个网还想的真周到，知道IT技术男就喜欢这玩

看着技术男没白天没黑夜的上班很辛苦

慰劳一下也是应该的，只是这广告投入商效果很难说

不过在这个没有其他广告平台上，只见这一袜裤广告，

可能有想不到的效果吧

我昨天明明的升级完成了，

怎么今天有倒回来了了，

虽然说升完了级也没见的有用，

但是为什么会倒回来呢，

我又没有花RD币，是不是自己扣月租啊

确实想不明白，

楼上的能别这样吗?

同意你的分析。这种天线短路和开路检测电路应该用得很少，我是第一次看到这个电路！
补充一点：天线在正常我作时，3.3V电源通过D11二极管给有源天线供电，且此时ANT_OPEN端输出一个约2.7V电压的信号（若D11按0.7V压降计的话）；
谢谢

看6~20楼……真是忍不住回帖
这个广告是根据每个用户电脑搜索精确投放的，其他人看的都不是你那袜裤的广告
6~20楼看到只能说明你自己搜索过类似的东西……
太逗了……

大神你好~终于等到大神！
我觉得你的分析是对的，ANT_OPEN/SHORT都是检测天线状态的
只是到目前有一点想不通：Q5/Q6组成的非常像是电流源电路，也就是Q6导通后的电流会对应到Q5通路上，因为R30=R29，Q5的电流=Q6的电流（当有电流时候，ANT_OPEN高电平，没有电流的时候，ANT_OPEN低电平，CPU处理这个逻辑，就可以检测天线是不是开路），只是和电流源唯一不同的，是Q5和Q6的基极之间有个二极管，还是处在导通状态的，这个电路怎么工作?

有源天线，Open时，Q5导通，ANT_Open拉高，正常时，Q5不通，ANT-open变低

这个电路运用在可以外接GPS天线的机器，不接外置时，就用内置天线。
