调试收敛

05-08

cdma调试收敛，一般都是调双工器的匹配，而不是pa的匹配。什么原理呢 ?
是双工器的带宽窄，对收敛影响大吗 ?
pa输出匹配、双工器、双工器匹配、开关到Rf测试座到仪器负载整整个是pa的输出负载，感觉调pa输出匹配对收敛也影响很大啊
求指点。

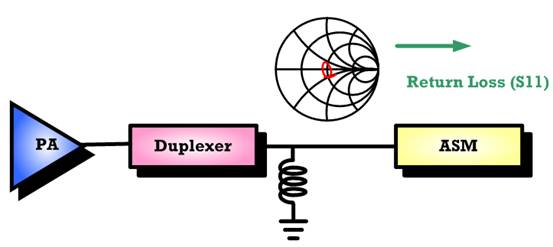

由于Duplexer的封装结构特性，会使其成电容性，因此在WCDMA的电路中，
常看到Duplexer输出端，会摆放一颗落地电感，来抵消其封装所造成的电容性，
以加强其S11的收敛度，亦即Duplexer的输出端，看出去需为一个电感性负载。

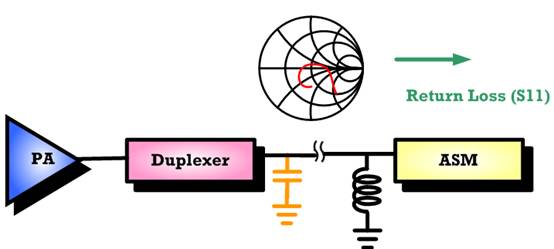

但若未摆放该落地电感，或其落地电感离Duplexer输出端太远，
则会因为走线与GND间的寄生效应，
导致Duplexer的输出端，看出去为一个电容性负载，
这会使其S11的收敛度变差，因此需特别注意。

当然原则上，PA输出调试要根据厂家给的Load-pull，
去作ACLR，输出功率，耗电流的取舍，
但一般方便起见，多半都会调在50奥姆，
因为50奥姆在各方面的性能，虽不是最好，
但也不至于差到哪去，除非要特别针对某个特性去做优化。

而搭配DUPLEXER后，SMITH CHART的曲线确实会有所变动，
需要靠DUPLEXER 的ANT输出的匹配调适，
但因为DUPLEXER 的ANT输出，也包含了RX，
故此时做了ANT输出的匹配调适后，其灵敏度可能会因阻抗改变而有所劣化，
为了兼顾Rx，则必须再微调ANT输出的匹配调适，以得到最佳灵敏度。
但这么一来，Tx的阻抗又有所变动，
如此这样反复调适，有可能会没完没了，

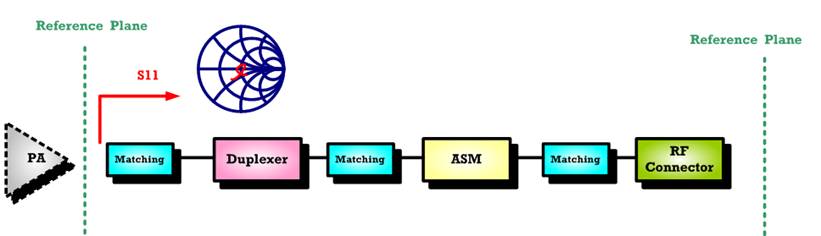

因此比较快的做法是反过来，亦即先做DUPLEXER输出端匹配，确保其S11(Tx)跟S22(Rx)，都在50奥姆附近，

最后再来调适PA的输出匹配，确保从PA输出到Connector，都在50奥姆附近。

当然，从PA输出匹配，一路到Connector，都是PA Load-pull的一部分，
对于收敛也有影响，因此若要进一步加强收敛度，可利用T 型 / π型的Matching。

其他详细原理，可参照

在此就不赘述。
