手机主天线是否可以和GPS共用天线

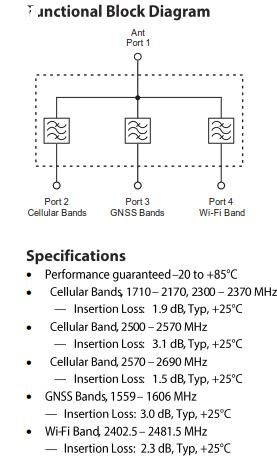

原则上可以 有厂家出这种三工器了
把Cell/WiFi/GPS合并成一根天线
一根天线 三种满足
但基本上建议 最好是跟Diversity的天线合并 不要跟主天线合并
因为Diversity天线 只有Rx讯号 这样较可避免GPS被强大的Tx讯号干扰
你们这样子,天线攻城师造吗?
小公司,没有天线工程师,天线相关的都要射频评估啊
那么问题来了,谁来调天线?
没见识过GPS和主天线放一起的。
GPS是圆极化天线,不能和主天线做到一起吧。 但是有把wifi和GPS做到一起的
也可以做到一起,但是GPS会差一些,器件找大点的厂家问一下,有的
可以参考iphone的GPS天线
可以做一起,但是频段要少,多的话天线解决不了啊
主天线什么频段的,CDMA与GPS共用天线早几年就有使用,测试效果也都还不错
GPS可以与主天线共用,GPS会变差,但是实际会用手机来导航很少,手机本身实际导航都偏差几十米,导到沟里海里很正常;
Wifi和gps可以放一路,但是主天线没见过
Iphone设计GPS在最新的6p中是放在一起的,但是在之前的5s中,是单独一路,直接到dsm
可 以
某些大的公司也有过相同的设计,就是把相同频率的天线公用,不用加任何开关和特殊匹配。
天线效率也不错。
主流设计还是2.4+WIFI 2.4GHZ, 顶多2.4+WIFI2.4GHZ+WIFI5GHZ
小编说的分频器要看主天线,如果是CDMA高低频+GPS,那有。但现在3G/4G频段涵盖中高低频,所以分频是难做的。
还要考虑是主天线一般在下方,加GPS应该性能不好。
建议还是GPS+WIFI的方案。
主要还是看你们想追求的效果,如果GPS效果要求高的话(例如:在-108的辐射情况下,GPS搜星的信噪比要达到45+),那么GPS天线就不要共用;如果在此情况下只需要达到35+,还是可以调出来的!
Wifi和gps可以放一路,但是主天线没见过
没见过这样做的
学习一下 ...
这样做的话是不是很容易受到干扰啊,主天线和GPS天线的隔离度没有了。
以前做支架天线的时候, 天线都在一个支架上, 但是俩个通路不一样 ,没有用分频器/合路器 。
原则上可以 有厂家出这种三工器了
把Cell/WiFi/GPS合并成一根天线
一根天线 三种满足
但基本上建议 最好是跟Diversity的天线合并 不要跟主天线合并
因为Diversity天线 只有Rx讯号 这样较可避免GPS被强大的Tx讯号干扰
我是没见过的。GPS和北斗一起可以。和WIFI,BT一起常见。
