小白求助PA state 是什么电路控制来切换的?

05-08

是Vcc1和Vcc2吗,还是RFFE呢。
另外APT 改变的是Bias还是VCC呢?看电路像是VCC,但为什么会影响线性度?影响ACLR?
求大神解惑


最佳答案:
APT是有外加的一个电源管理芯片给VCC供电,通过调整这个电源管理芯片的输出电压来达到PA省电的目的,兼顾ACLR与电流,在保证ACLR PASS的情况下,再来降低供电电压,提升PA的效率,达到省电的目的,而PA的线性度与效率是互相矛盾的,APT是通过提升PA的效率来省电的,所以有可能会牺牲一点线性度,但是绝对不会为了省电而导致ACLR fail

APT是有外加的一个电源管理芯片给VCC供电,通过调整这个电源管理芯片的输出电压来达到PA省电的目的,兼顾ACLR与电流,在保证ACLR PASS的情况下,再来降低供电电压,提升PA的效率,达到省电的目的,而PA的线性度与效率是互相矛盾的,APT是通过提升PA的效率来省电的,所以有可能会牺牲一点线性度,但是绝对不会为了省电而导致ACLR fail

之前有看criterion大神的资料,是通过两个电压Vmode1 和Vmode2 ,但我在我看的电路图中没找到

为什么还在审核?

你这个是MIPI PA啊,是通过MIPI信号来控制PA state的。

是通过VIO的电压高低来控制的

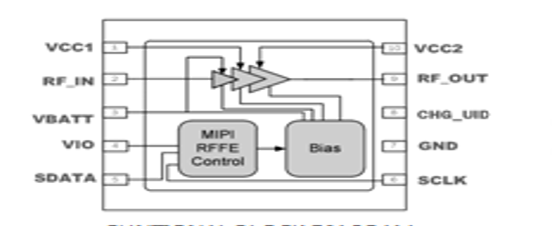

VIO工作的时候恒定1.8V ,怎么控制PA?应该是通过VCC1 和VCC2 来控制PA发出不同的功率,具体是通过写不同的bias值在寄存器来控制。小编可以看PA规格书,里面有很详细的控制逻辑跟值。而且通过你发的图片可以看出PA内部,VCC1 和VCC2 接的是内部放大器。

高通平台里通过两个vmode信号,1.8v,0v,控制PA的四个增益等级。

GRFC的PA是通过Vmode0/Vmode1控制PA增益;
Mipi的PA是通过mipi线来控制,主要是往对应的PA寄存器里面写入对应的值。

PA state是由RFFE也就是MIPI线来控制的,通过MIPI线可以往PA的寄存器写入想要的值,从而达到调整PA state的目的

学习中!

应该是data和clc

MIPI控制PA是LPM还是HPM状态,现在用GRFC控制PA功率模式的很少了,手机上基本绝迹了。

lai xuexuexixi

小编能否对PA 的mode还有切换的理解分享一下

请教下各位大神,校准的时候,PA有分3个state校准,或者是4个state校准,这个是怎么区分的呢?谢谢!
