4G分集天线讨论

天线的作用是电磁波和高频电流之间的互相转换，假如4G分集天线做了2个，每个天线转换的电流设定i1 和i2，

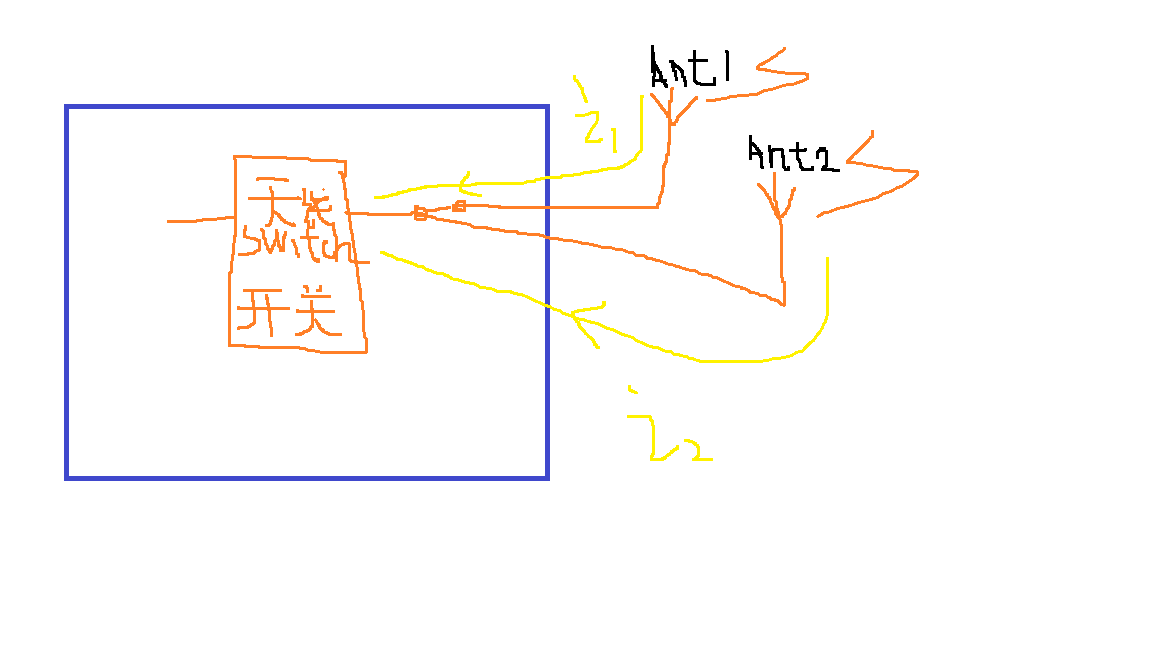

如图中所示，接收通路：天线弹片-比配-RF测试点-天线开关

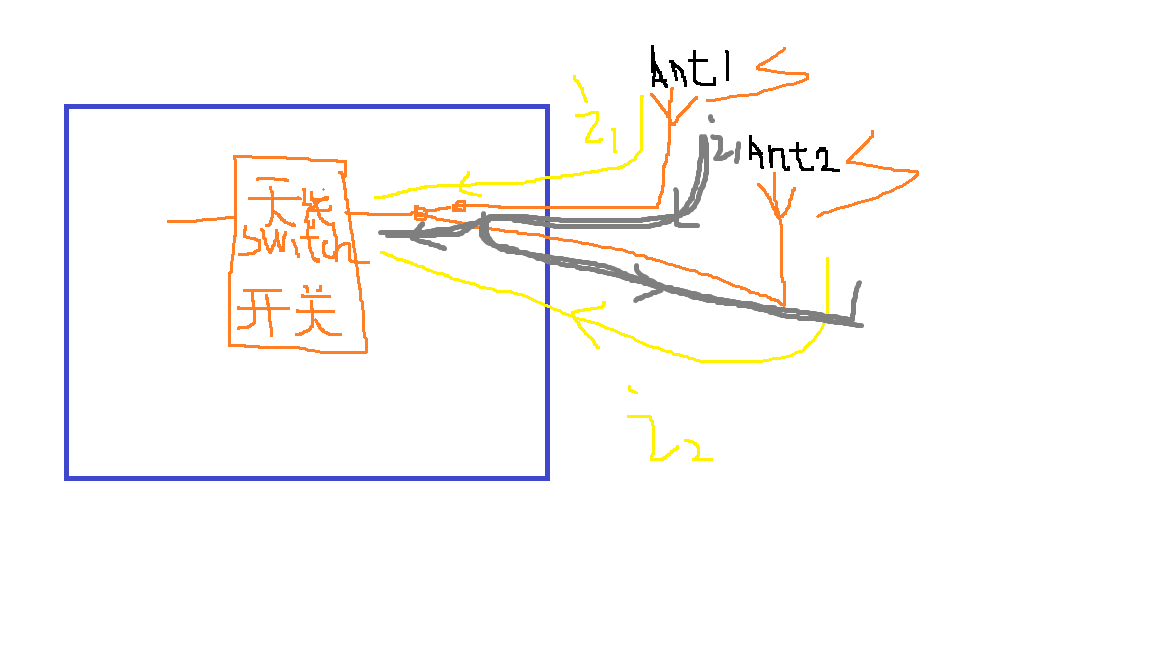

问题：电流i1和i2会流进天线开关里面么?还是i1的一部分通过天线2又辐射出去?（深色粗线）

分集和主集不是在同一个开关上，不是同一条通路，一般在基带才合成。

这个 ， 分集天线通路上接2个分集天线，一个内置的，一个外置的，
外置天线产生的电流的一部分会不会从内置天线又发射出去?
2个分集天线 的 真正到transceiver的电流 会大于1个分集天线的电流?

你这种情况应该不存在，因为你这两个天线实际上可以等效为一个整体天线。就相当于原来一根天线被劈开成了两半。

确实是一个天线~主分集是切的，分集传输，虽然数据有多路在传输，但两路数据流传输的顺序不同，内容相同，所以对于用户来说，还是单流，只是提高了数据传输的有效性。 4G 传输的特殊性~

确实是一个天线~主分集是切的，分集传输，虽然数据有多路在传输，但两路数据流传输的顺序不同，内容相同，所以对于用户来说，还是单流，只是提高了数据传输的有效性。 4G 传输的特殊性~ 额还是不给钱~

这个正是我想要找到问题，

个人觉得这就是一个天线。只是不同频段的分级而已，，，

我是来看画的

2楼说的对

你这就是一个天线啊，被分成两块了而已，当成一个天线处理就好了

这么分开2个天线 50欧姆阻抗还成立吗?

所以一般还要巴伦，我们做TDK的！TFSZ06052460-3310A2 TD-LTE频段用，欢迎联系，下面有我的联系方式！

路过 拿分

你这个一路接两个天线是线性阵列天线了，天线是需要考虑间隔和合成方向图的，分集接收是在基带处加权增益，不是射频前端就加权的。

专业出售4G TDD FDD通信模块

你说的很有道理！ 赞

这就是那个开关的作用啦！开关用来控制切换，而控制开关的信号应该是数字信号，一路接通时是50欧姆阻抗，另一路是高阻则是状态。相当于断开。也是请教的一个客户RF。

这位妹子说的对，小编说的这种分集天线属于空间分集，合成是在基带里面合成的，一般分集合成技术有三种：选择合并、最大比值合并、等增益合并。现在MTK和高通的合成技术都是最大比值合并技术，具体什么是最大比值技术，小编可以自己查阅相关资料。一般分集天线只有在信号比较差的情况下才派上用场。

学习了

第一句话就是错的，还电流和电磁波呢
都是电磁波在不同波导里传输罢了
当成一个整体就是了，看看无源的S11，一目了然

学习学习学习学习学习学习学习学习

隔离度差的话会有一部分耦合

感觉你的图有点问题，既然小编用了天线开关，那你两个天线就不应该接在同一个节点，而应该接在开关的不同PIN脚上，通过开关来切换2个天线，不然加开关就没意义了。

小编说的应该是分集端有两个天线吧（SUB ANT1+SUB ANT2→Test point→Ant SW）?
但这类天线结构应该是 ANT1和 ANT2 分别连到Ant SW两个输入端，然后进入RFS或者TRCV。
这两个天线的接收的高频电流是都流入RFS，且各自谐振应该是不同的，应该不会发生SUB1接收的再通过SUB2 发射出去，当然，这也跟两个天线的隔离度有关

我特意看了一下，性别男额

路过看下热闹。

我觉得还是两个天线各走各的,分集主要是接收用来加强弱信号下的信号接收质量.最好是在芯片中统一处理.互不妨碍.

来学习的！

看你如何看的吧，为什么就直接说是错的?高频电流是错的?

我也觉得两个天线是用于不同频段的接收吧

移动通信原理挂科过
