WCDMA收发同时的吗？

05-08

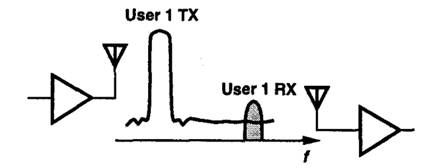

在论坛上看了很多帖子，都说WCDMA和CDMA是收发同时的，在这小弟有点疑问，WCDMA只有一个天线，发射信号的时候能接收信号?而且我好像看到资料上有说WCDMA其实上下行时限是差了3个时限的。不知道有没有大神解答下。本人菜鸟

还有一个疑问我看到论坛上的资料中发射通路上在PA的输入端会加个SAW但是我看现在的设计都没加，这是为什么，跪求大神解答。

SAW这个需要大神来解说.但是W是收发同时的，因为W是FDD，分为上行和下行，收发使用不同的频率.

W是全双工的,因为上下行是不同频率的,所以可以实现,
TD上下行是同频的,必须分时,

谢谢你的回复，但是大功率发射的同时可以接收到小信号吗?

所以FDD双工隔离度很重要

TDD发射时不接收,接收时无发射,没同时发射接收这个感念

首先要知道 WCDMA PA输入端加SAW Filter的目的

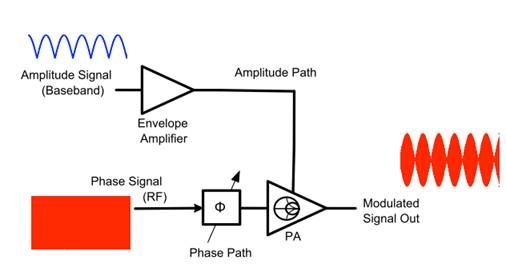

因为WCDMA 不像EDGE一样是用Polar调制如下图

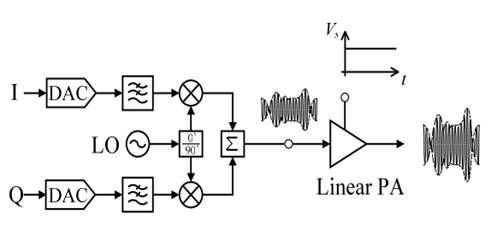

而是采I/Q Modulation 直接将数字讯号的I/Q讯号，直接升频成RF讯号，
如下图

因此容易在混波过程中，产生带外噪声，
所以需要在发射端，增加SAW Filter，尤其是PA输入端，

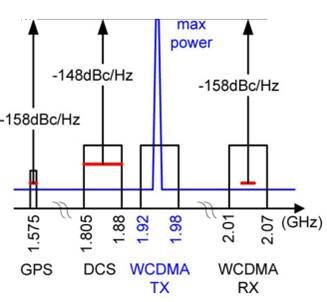

如此才能避免带外噪声被PA放大，进而增加LNA的Noise Floor
使其灵敏度下降如下图

如果是WCDMA Band1的话
亦可避免带外噪声被PA放大，
进而增加GPS的Noise Floor

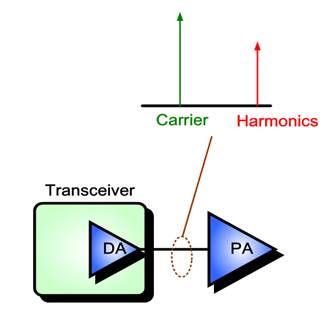

而带外噪声也包含谐波
所以在PA输入端放SAW Filter，先抑制PA输入端的谐波，
避免因PA的非线性效应，而使其更加恶化。

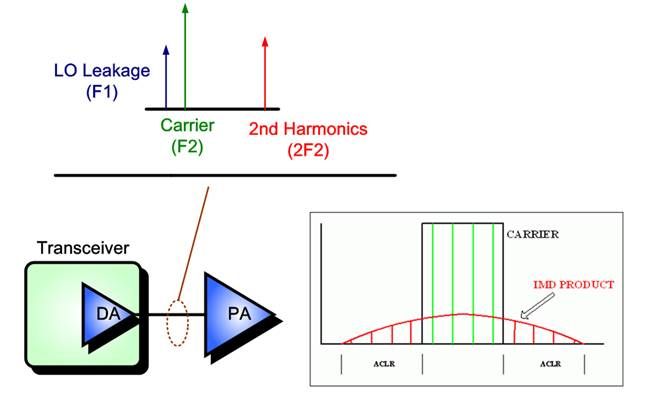

还有一点很重要 LO Leakage跟2倍谐波有可能会在PA内部产生IMD3
进而使ACLR劣化所以若在PA前端先用SAW Filter把2倍谐波砍掉
可进一步改善ACLR

所以由以上可知 PA前端的SAW Filter 可以改善
ACLR, 灵敏度, 谐波, 以及GPS的Noise Floor
当然如你所言有些平台在PA前端是没加SAW的

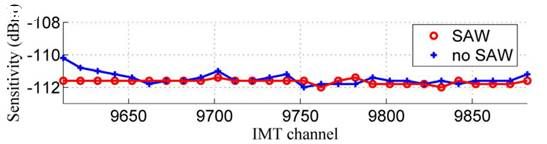

而拿掉SAW之后其灵敏度也不会比较差

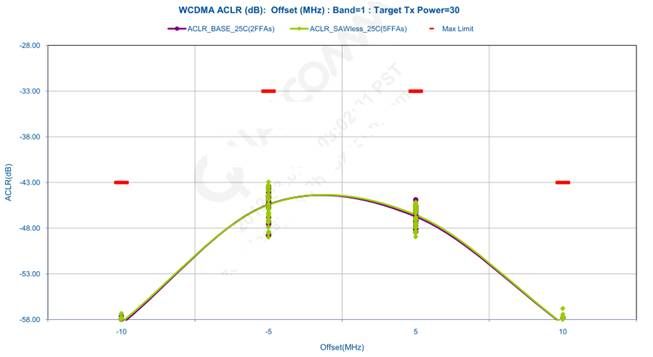

ACLR也不会比较差

这是为什么呢? 其实由以上分析可以知道
PA前端的SAW Filter 之所以能改善
ACLR, 灵敏度, 谐波, 以及GPS的Noise Floor
主要原因是抑制Transceiver所产生的Outband Noise(包含谐波)
换言之倘若Transceiver的线性度够好
所产生的Outband Noise很小
其实PA前端是可以不用加SAW Filter的
如上面两张图拿掉SAW也不会使性能劣化
所以能不能拿掉PA前端的SAW Filter 是MTK/Qualcomm决定的
他们一定是对自家的Transceiver线性度有信心
加上做过测试认为不放SAW也可以使性能达标

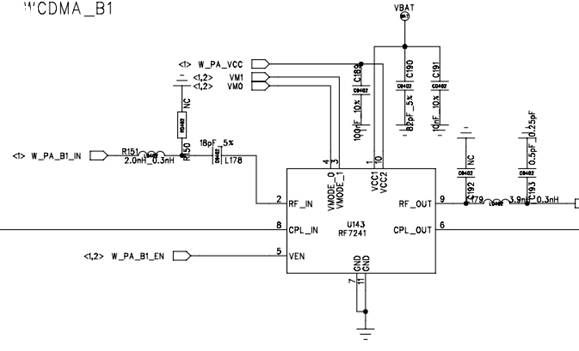

所以参考电路上不放SAW 如MTK的MT6582

因此如果参考电路有放SAW 但你想节省空间跟Cost 考虑要不要拿掉
建议验证一下下面4个TX测项
Spectrum Emmision Mask
ACLR
谐波
Transmit Intermodulation
倘若都Pass 又只需过CTA的话
基本上是可以拿掉的 (因为CTA在WCDMA部份只测TX)
其他详细原理可参照

在此就不赘述
