用网分要怎么调试接收？

是的，主要高中低不平坦的时候调试，这个圈也就是参考作用，灵敏度和走线影响较大：收发隔离，其他线干扰到IQ线，路上loss太大，排除了这些原因的话尝试调试双工公共端看能否将收敛圈拉到LNA共轭位置，当然这个位置也会影响到发射，需一同看。
个人调试经验，如果有不对的欢迎提出讨论。

调试完TX,调WTR到测试座这一段，位置调到WTR的LOADPULL上要求的位置一般就比较好.

WTR是指射频主芯片吗?我的是MTK的。

是的，我做的是高通平台，但调试应该基本一致。

是的，我做的是高通平台，但调试应该基本一致。

从测试座看进去。高通的WTR也有loadpull的?还一直以为PA才有。MTK有吗

如果收敛已经调得特别好了，拉到50欧附近，性能一般也都不会太差。

拉位置调的是那一段?

更改从WTR出来到dupler RX口的匹配

调试接收不太直接，我们验证过即使是调试接收50欧姆 接收灵敏度未必最佳。不过应该也不算太差。接收灵敏度的调试 还是需要知道LNA 的噪声系数圆图 来调节的，就像是调节PA 的load pull 一样。不过对于差分接收的LNA 来说太麻烦了，几乎不可操作。单端的LNA 方案会好一些。

MTK的MT6169就是差分LNA的

好的，实际调一下看看效果

WTR的datasheet 有NF Source，可以调到NF source 的共轭端。一般来说NF source 距离 50 Ohm 比较远。所以调到50 Ohm不太好。这个时候不用太care loss，只要调到共轭端即可。

三端口的网分可以用来调试差分的方案,不过那个仪器太专业了,很少见到

MTK的可以进META，选择continuous RX，用单端口网络看，S11在天线测试座测试收敛图，RX 差分那边调试收敛圈图，可以做参考看下。

双端口怎么调?

这……我们用的是四端口的

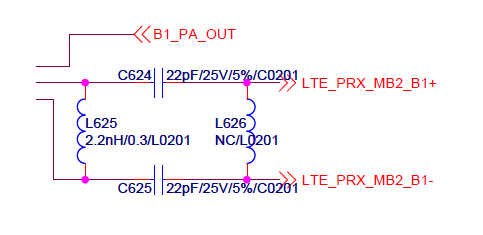

你是说调图上这里可以收敛是吗

agilent的给培训过，怎么使用三端口作100ohm阻抗的调试，不过一般都是芯片公司会用。

是的，做手机的这样调太费时间了，老板也不会同意

之前也是从天线开关向里看，调节DUP到TC之间的匹配，在网分上看圆圈的收敛情况，感觉不太准，有时候有效果，有时没有效果，主要是无法判定此时的圈是否已收敛到最小，最终判定还是看校准值
遇到影响板级灵敏度的问题，通常是收发隔离，发射匹配等，除非DUP的RX端转层过多，内层走线长且阻抗控制的不好，才会去动差分匹配或LNA的输入匹配，一般接收基本不需要调，调也是微调，毕竟LNA就2个器件
同求网分调试接收的标准套路

我现在遇到的问题是band5 4G灵敏度挺好的10M带宽有-98以上。但是3G才-106。2G也不好。

LTE B5 10M好，但WCDMA/GSM差，有点儿像我之前遇到的情况
不知道兄弟的版型是否是L型?断板?
查看下RX IQ线是否走到了PMIC的功率电感下方！
如果是，那么恭喜你，和我掉到同一个坑里了
解决办法：尝试把功率电感立起来，再测试一下
原因：功率电感的磁场耦合
终极解决办法：改版，讲IQ线远离PMIC 功率电感
折中解决办法：采用乾坤或其他厂家推荐的：带磁屏蔽的一体成型电感
以上，希望对你有帮助
