GPS是先放大后滤波还是行滤波后放大

05-08
各位好,大家做的手机或平板的GPS是GPS是先放大后滤波还是行滤波后放大。

以手机的GPS而言 一般是前后都加

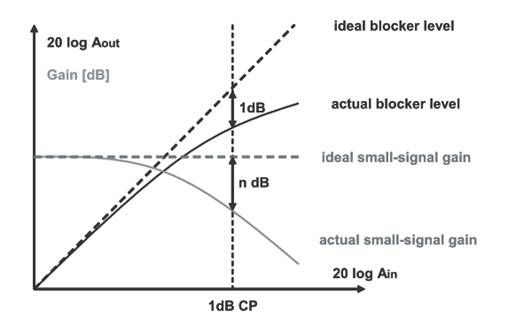

当输入讯号在LNA的线性区时,其Gain为一定值,

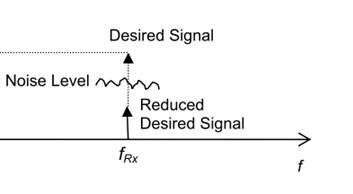

但当输入讯号过大时,会使LNA饱和,导致Gain下降,亦即灵敏度变差,称之为Desense。



若LNA的Gain降为零,即输入讯号经过LNA时,完全不会被放大,
则有可能被Noise Floor淹没,此时称该接收讯号被阻塞(Blocked)。




但由于GPS接收的是太空卫星发射的讯号,其接收讯号极微弱,约-150 dBm,



因此其接收讯号强度并不会大到足以使其LNA饱和,
加上GPS只有单一Channel,换言之,会使LNA饱和的,皆为带外噪声。

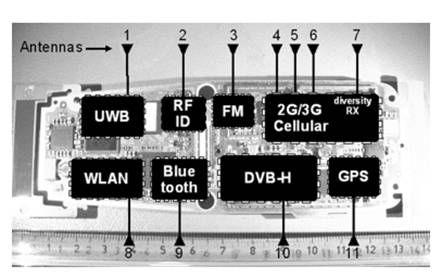

以手机而言,因为里面会有许多射频功能,彼此间可能会有所干扰,如下图:

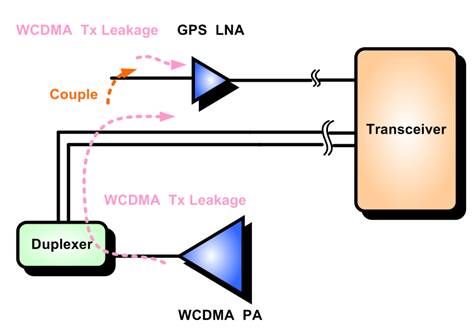

尤其是WCDMA,会有所谓Tx Leakage的问题,
再加上以手机而言,GPS与WCDMA都是用同一个接收机,例如高通的WTR1625L,
所以若接收讯号太过靠近,
很有可能WCDMA的Tx Leakage会先流到WCDMA的接收路径,再耦合到GPS的LNA输入端,
而Tx Leakage在LNA输入端,最大可到-24 dBm,远比GPS接收的-150 dBm来的大,会让LNA饱和,




因此一般而言,会先在LNA输入端,放上一颗SAW Filter,来抑制Tx Leakage,避免GPS LNA饱和,

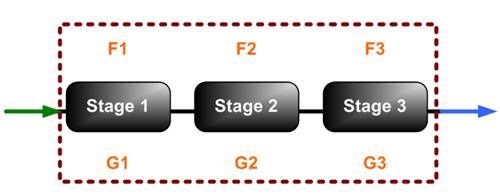

而接收机整体的Noise Figure,公式如下 :






由上式可知,越前面的阶级,对于Noise Figure的影响就越大。换言之,
LNA输入端的Loss对于Noise Figure影响最大,也因此才会说 放后面灵敏度才会好
因为放前面 其Insertion Loss会直接升高Noise Figure,
而由灵敏度公式可知 :



若Noise Figure高, 灵敏度就低 故pre-SAW Filter的重点是Insertion Loss要小。
如果要拿掉Pre-SAW 当然Insertion Loss减少 对灵敏度提升是有帮助
但前提是 要嘛你LNA线性度够 不会因强大Outband Noise而饱和

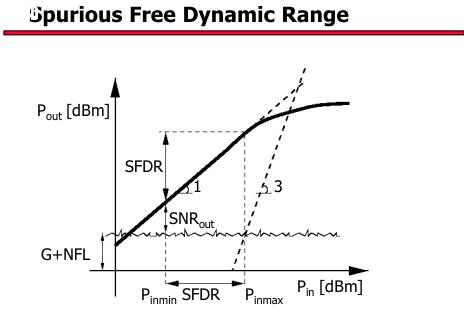

不过这点比较困难 因为动态范围的上下限 分别是P1dB跟灵敏度



你GPS要接收-150 dBm这么微弱的讯号 下限给你定-150 dBm
动态范围给你算70 dB好了 表示你上限P1dB顶多是 -80 dBm
所以GPS要饱和是很容易的

所以在LNA线性度 无法大到抵挡Outband Noise时
不然就是你得祈祷都不会有Outband Noise来干扰
否则若LNA饱和 Gain下降
而由前述Noise Figure公式已知 LNA Gain下降 Noise Figure压不下来
加上LNA饱和 会使Noise Floor上升 C/N值下降 那灵敏度还是不会好

再来是讨论Post-SAW 也就是LNA之后 Mixer之前的SAW Filter
因为Mixer接收的 是LNA放大后的讯号 所以P1dB要比LNA更大

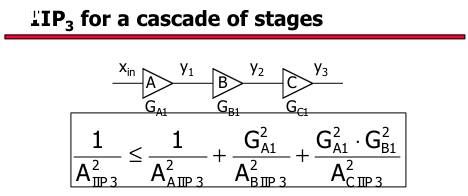

加上由下述Cascade IIP3公式可知 :



以接收机而言 越后端的Stage 其IIP3对整体线性度有越大影响
因此可知 相较于LNA Mixer的线性度更为重要
Post-SAW的目的 是砍掉被LNA放大后的外来Outband Noise
以及LNA自身产生的Outband Noise
换言之 这是最后一道砍OutBand Noise的关卡 所以Post-SAW的重点是OutBand Rejection能力要强
虽说通常OutBand Rejection能力大 Insertion Loss就会大
但LNA后的Insertion Loss 对整体Noise Figure影响不大
所以Insertion Loss大一点没关系 但OutBand要砍得够深

如果Mixer饱和 还是一样 Noise Floor上升 C/N值下降 灵敏度还是不会好

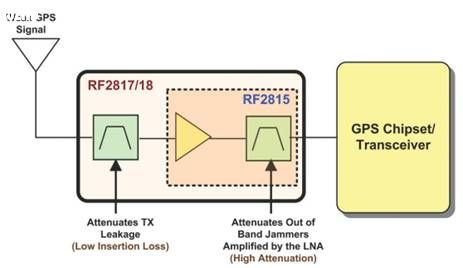

所以整理如下 :
Pre-SAW : Insertion Loss要小 砍LNA输入端的Outband Noise
Post-SAW : OutBand Rejection要大 砍LNA放大的外来Outabnd Noise
以及LNA自身产生的Outband Noise

至于天线跟LNA间 要不要加Matching?
由于Matching是无源组件 会贡献Insertion Loss
使RX整体Noise Figure压不下来
因此理论上 拿掉可以提升灵敏度

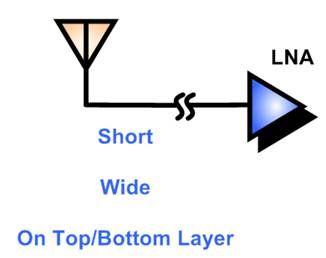

但走线方面要非常注意,
首先,天线到LNA的走线要非常短,因为走线一长,阻抗就很难控制得好,同时也会增加Insertion Loss。
其次,表层走线具有最短走线距离,以及阻抗容易控制在50奥姆/100奥姆的优点,
因此天线到LNA的走线要走表层。
再者,天线到LNA的走线,其线宽不宜过细,阻抗误差如下式 :



因为PCB厂的制程能力,一般来说会有正负0.5mil的线宽误差,
因此,若线宽过细,则可能会阻抗误差过大,如此阻抗便很难控制得好,
同时Insertion Loss也会因线宽过细而加大,
因此该段走线的线宽不宜过细,必要时甚至可靠下层挖空的方式,在阻抗不变的情况下,来拓展线宽。



所以若阻抗控制做得好 走线又短又宽 是可以拿掉的
否则若阻抗非完美的50/100奥姆 又没有Matching来降低MisMatch Loss
那走线再短再宽 还是弥补不了MisMatch Loss造成的Noise Figure上升

SAW Filter 可以抑制带外噪声,因此原则上须在LNA 输入端,添加SAW Filter,避免带外噪声劣化接收机整体性能.

看外部干扰环境,如果把SAW加在LNA输入端也会损耗1DB左右同时会衰减GPS信号;外部如果没什么干扰,直接放在LNA输出端

看外部干扰环境,如果把SAW加在LNA输入端也会损耗GPS信号1DB左右;外部如果没什么干扰,直接放在LNA输出端

这点首选要解释一下LNA,GPS LNA一般放大的频率不仅仅只有GPS频段,只是在比如说1.8G频段效率没有那么好而已,但对于1.8G仍有增益。也就是说当1.8G频段发射30dB的功率时,通过天线耦合过来的信号要是足够大,可能导致LNA的饱和。前端滤波器我个人理解就是防止这种情况发生的,需不需要加前端滤波器要计算两个天线在1.8G的隔离度,然后看看发射功率-天线隔离是不是大于LNA的最大输入功率。
不过一般这样搞太麻烦了,我个人建议没有太苛刻的成本压力的话还是把前置滤波带上。

谢谢,五楼的详细解答。

如果是手机上,建议SAW+LNA+SAW的结构。
手机上TX 很厉害。

手机产品的话,考虑到射频发射信号可能会导致LNA饱和,99%的情况都会把在LNA前加一个滤波器,LNA后面那一颗根据接收芯片来确定吧

前面吧

非常牛逼的解答

lybkill,你好,想你请教下
LNA也存在一定的非线性,也就是说在LNA的输出端也会有一部分带外杂散出来,进而进入接收机,这样的话会对接收机的性能产生影响吗

10楼很厉害啊

会!

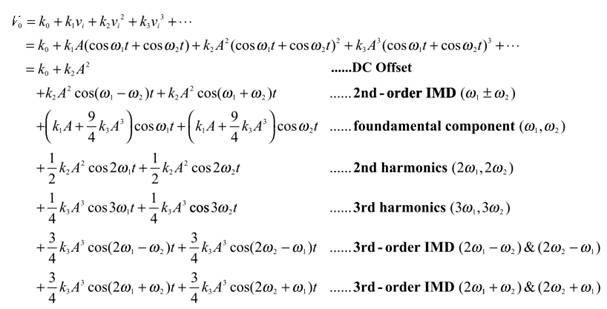

由下图可知 非线性效应 包含了DC Offset, Harmonics, InterModulation



以零中频架构的接收机为例
LNA的非线性效应 会危害接收机性能的 主要有DC Offset, IMD2, IMD3

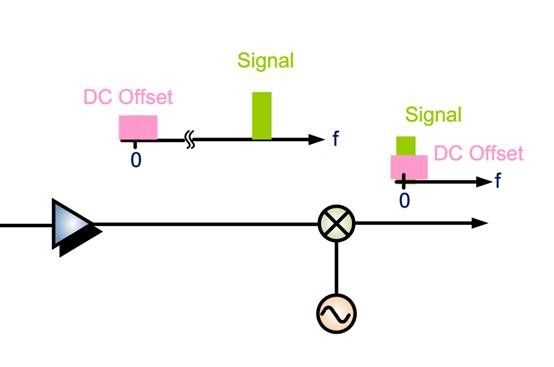

首先是DC Offset, 在还没降频前, 固然不会干扰到讯号
但等讯号降频为基频时 其DC Offset就会直接干扰到讯号了



再来是IMD2

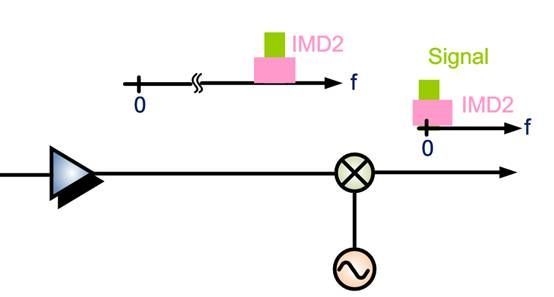

假设f1为干扰源,f2为讯号,若f1=2f2,那么IMD2 : f1-f2 = f2 => 主频附近,
亦即IMD2,会在主频附近,滤不掉,一路跟随着讯号降频,SNR变差,接收性能当然不好。

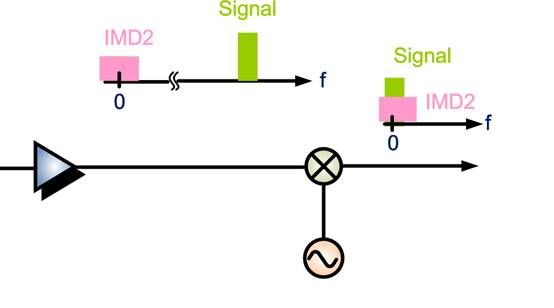

而若f1=f2,那么IMD2 : f1-f2 = 0 => 等同于DC Offset,

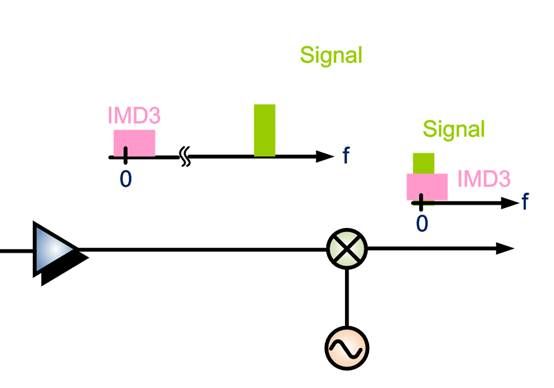

或是IMD3 : 2f2 – f1 = 0(若f1=2f2) => DC Offset,亦即IMD3会直接干扰已降频为基频的讯号,



最爱criterion!

DC offset 会从前面的LNA一级一级传到AD位置吗?比如混频器和LNA之间有隔直电容是不是就没事了?

理论上是这样没错
真正难点是Mixer之后的DC Offset
产生原因 这除了牵扯到Mixer线性度
还有Self Mixing

好好学习了一把!非常感谢各位大牛

行业里面高手如云啊!

haotie

这么 详细的分析,还在学习

mark一下,学习学习!

讷讷 不错不错

DC Offset 这个东西怎么理解?我一直不懂

学习啦

看看学习一下
