网分是看S11 还是S22?

05-08
手机射频里面调匹配经常要用到网分,一段时间不用之后发现遗忘了不少,特来回忆总结一下,请各位大拿不吝输出!
调一个B7 DUP中,当前是在DUP TX口(三个口分别是TX、RX、TRX也就是天线口)焊上一个猪尾巴连接到网分的1口,在手机天线连上射频线连接到网分的2口,网分已经校准,这时候我要调匹配是看S11还是看S22的收敛性?

……这样的问题都有!射频渺茫啊

如果调TX口,看S11,如果调天线,看S22

那我看的是TX口,或者说是从PA输出口到天线口的收敛和load-pull 位置,应该就是看S11了吧

我理解了,如果是看收敛性是看S22,如果调Load-pull位置就是看S11,多谢!

调试PA的load-pull,端口2相当于连接了50 欧姆的匹配终端,S11的值,即是Pa的load pull,因此需要看S11。

取下PA,连上所谓的猪尾巴。这个为1端口。
天线开关后面接的,为2端口。
调试LOADPULL 和调试收敛,都是看S11. 就是从PA OUT 出去的。

貌似意见有些不一样,今天问了不同人得出不同的答案,看来我还得再研究一下

当然是看S11了,调匹配主要看寻求loadpull的 balance点; 增益,电流,ACLR等的 平衡点;S22 可以反映S11的收敛程度,但我们更关注的是S11;S12是loss

看哪个口与你的连接方式是有关系的

只看mark点

兄台有何高见

高见没有,我想说的就是实践出真理。

有个一个疑惑:请问S22是如何反映S11的收敛性的?难道S22收敛好S11收敛就一定好吗?反过来说当s11收敛性很难调的时候,是否可以通过调s22的收敛性来调s11的的收敛性?因为平时调试我都是看s11的,很少看s22,所以不知道s22对s11有何意义。有调试图吗?分享一下?

学习中

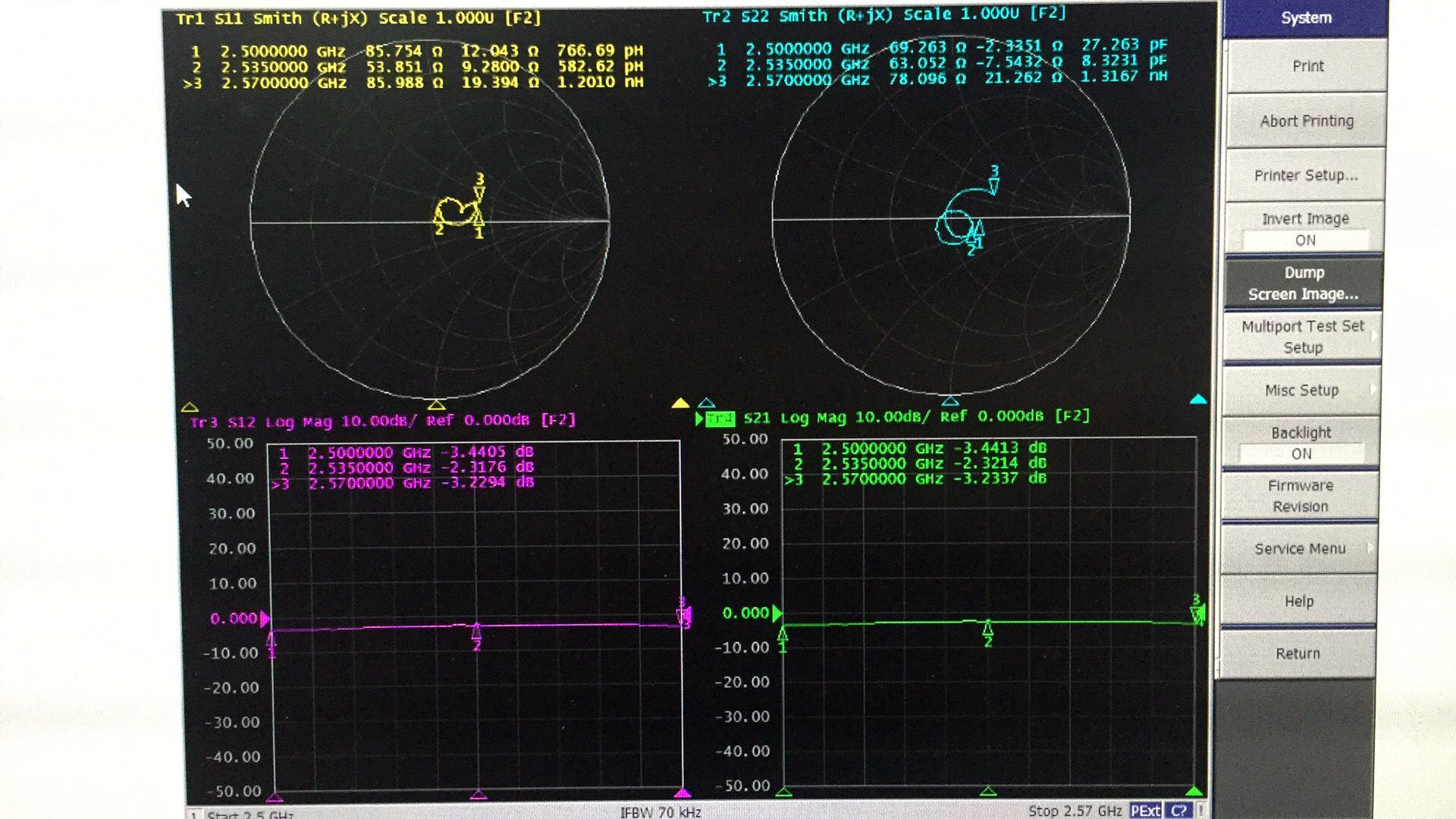

还是之前的前提,(调一个B7 DUP中,当前是在DUP TX口(三个口分别是TX、RX、TRX也就是天线口)焊上一个猪尾巴连接到网分的1口,在手机天线连上射频线连接到网分的2口,网分已经校准,)理想情况S11和S22都能调到50欧姆(假设最佳loadpull是在50欧姆),但实际情况下明显有差别,我调试是为了让TX口能够达到50欧姆,所以收敛和load pull 都应该看的是S11。附件是一张调试过程图


被猪尾巴炸出来了

不是看S21吗?我也是来学习的

接哪个就看哪个,有什么好纠结的

看S11


S22 可以反映S11的收敛程度?
为什么?

最好发个你焊线和连接网分的图片。
另外,pigtail。不是老外才喜欢叫的吗?国内一般叫cable线或者同轴线 半钢线 治具线啥的

好东西,围观一下
