WCDMA BAND2在最大功率挂着大概会掉1.5-2dB的功率

不用那么麻烦

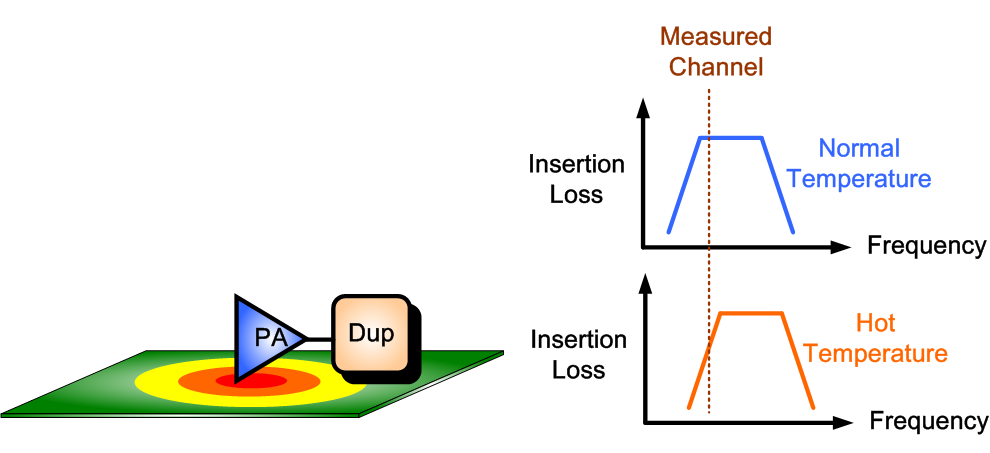

下图是Duplexer的温飘 导致TX功率衰减的示意图




理论上这只会衰减Low Channel或High Channel
不太可能整个Band都衰减
而PA的温补 则是整个Band都会有所影响

简单讲 你看一下Mid Channel有无这现象就知道了

我就是从taiyo换成epcos的，taiyo的比较稳定点，epcos就直接降了。跟匹配的关系大吗

这样就很明显了 不过你可以进一步确认 凶手是否为Duplexer的温飘
直接去量Duplexer Tx port到Ant Port的Insertion Loss
比较看看说 在High Channel的频率点
常温跟高温的Insertion Loss 是否差了1.5dB ~ 2dB

应该这样讲 无放大作用的组件 其Insertion Loss
本来就会因温度升高而变大 不管有源还无源
有放大作用的 如放大器 则是Gain会因温度升高而下降
但原则上若凶手真是来自Duplexer的温飘
那么High Channel在常温与高温的Insertion Loss差异
肯定会比Low / Mid Channel来得大

一旦确定 那就是逐一考虑解决之道
1. 换一颗Pin to Pin 但温度稳定性较好的Duplexer
不过Matching要重调
2. 加散热块 这是最简易的Solution
不过成本高 你要看公司愿不愿意导入
且加上去之后 Shielding Cover是否会有无法盖上的状况
这个要跟机构讨论
3. 温补加大 这不建议
因为你饱和功率为24.5 亦即功率也无法再更上去了
而且你这等于是让PA输出更大的Power 来抵销Duplexer温飘造成的Loss
这样PA线性度下降 ACLR / EVM可能会Fail
而且PA输出功率加大 其耗电流加大 其温度会上升更多
这样的话 你功率可能回升有限
4. 改Placement 让PA离Duplexer远一点
这只能透过PCB改版才能达成 如果你们这版就要过认证
那就无望了 如果还有改版机会 或许还有救

是不是温度上升之后功率往下掉?

饱和功率不高呀

你们饱和功率都多少啊，3GPP定义WCDMAII UE maximum output power 不也才24 +1/-3

不单PA，DUPLEXER也有温度特性，要排除下是PA的问题还是DUP的问题。

应该是温度升高的原因吧！

饱和功率26 27差不多, 好的调到28 29都有的

你的温补可能出问题了...

那个是最大发射功率范围呀，一般饱和功率我调的基本都是 27dbm 左右

温补我看了，校准文件里也有的啊

是的！我们这边要求是最小26.5。

是的。放上散热块，功率就会上升到原来的位置

问下这个需要怎么验证呢！信令下可以把TX/RX分开吗

Mid channel是没有这个问题的，只有High channel 出现这个问题。

用的murata的双工器吗?Murata的自家都承认存在温漂问题了,换epcos或者taiyo的先试一下问题是不是能复现

谢谢你了，我会一一排查

你的饱和功率有点低,电流看怎么样,是不是也很大,你的收敛估计跑到高阻抗区了,你可以看下loadpull优化下, 也许能解决问题

刚好前天遇到这个问题，我的匹配时没有调过的，也是低信道到B1B2power降低2~5个，最后发现我这个是跟匹配没有关系的，为了降低期望功率改QCN时把温度补偿都设置成一样的了，所以你也看下你的QCN什么的吧，这也算是一点点思路了，反正我的这个就是温补没设置对导致 的

已经解决啦。跟我的匹配有关系。现在调试的结果比较收敛，电流也小了，功率下降也在可接受范围内！
谢谢啦

解决问题就好

顶，这贴的回复质量不错

好贴要顶~

看到大牛了，学习了，记下

看PA spec 咋的也得推到 26-27左右啊

请问一下，您的这个“收敛跑到高阻抗区”什么代表什么啊，因为我看几个师傅用网分调试收敛时，只需要靠近50ohm的中心点就ok了啊

看了您的好多文档，收获颇丰，谢谢您，请问您有个人博客或者百度文库吗?想看的全一点，谢谢。

饱和功率不会这么差吧?
才24左右，你指的是调制后的功率吧?一般WCDMA的单音饱和功率能达到31dBm呐

我怎么感觉你调试的顺序不太对哦，我们通常都是先调试好loadpull之后采取测有源指标的

我这调试顺序是这样，先看收发隔离，再调试收敛，然后再看loadpull的。

24应该表示是在射频座上测出的功率，PA一般会把输入功率最大放大到28左右吧。再经过一些无源器件的损耗，在射频座上测出的功率也就在这个范围了。

高阻抗就是说 路径损耗比较大 s21会直观体现, 你看下cri的帖子就明白了

请问你们是怎么看收发隔离的啊，还有就是我问我们这的师傅都好像不看Loadpull，但是经常看到网上都说调Loadpull，这个是PA厂提供PA时附带的吗

你的饱和功率挺低的嘛
这个问题一般是器件温漂导致的，你看看你用的平台支不支持温度校准，如果可以做温度校准，那么你就要做两件事：（1）看看PA的饱和功率能不能提高 （2）硬件匹配确定之后做一下温度校准，就ok了
如果不能做温度校准，找温度特性比较好的双工，或者把双工远离发射区域也可以改善
