高通QSC6085平台 高低温功率补偿问题

05-08
各位大侠,请教下,QSC6085平台高低温最大功率变化略大。需要如何做高低温最大功率补偿呢,我尝试调整NV_BCy_TX_LIM_VS_ TEMP_I,但是没有任何效果,感觉这个NV项没有起到高低温补偿的作用。是不是还有其他NV项需要设置呢?请指教一下,多谢各位!

板载温度对不?这个feature RF_HAS_NV_SUPPORT_FOR_8_THERM_BINS 打开了没有?

调整值是不是偏小或者偏大。

常温测试23.5dbm,低温-20度测试到功率24.5dbm,项目要求功率不能超过24dbm。发现如何调整NV_BCy_TX_LIM_VS_ TEMP_I 都没有效果。是否有其他NV项需要调整,或者软件NV项需要调整?

板载温度是指?

NV_BCy_TX_LIM_VS_ TEMP_I不是做温度补偿的,6085平台记得好像是在8个温度点做校准,其他的温度做差值。但必须把温度补偿的feature打开,如四楼所说。好老的平台了记不清了...

主要软件是客人做的,所以让他们改软件很是麻烦,我们已经让客人软件去看是否 RF_HAS_NV_SUPPORT_FOR_8_THERM_BINS已经打开了。另外请问,打开了这个 RF_HAS_NV_SUPPORT_FOR_8_THERM_BINS后,我们需要修改什么NV来进行8个温度点的校准呢,是NV_THERM_BINS_I这个里面的吗?

改NV自己用高通工具就可以改了。选取8个温度点,分别测8个点在相同PDM值下的功率,在和参考温度点的功率做差值写入NV里。具体这个NV的介绍参考高通相关文档~

如果不启用RF_HAS_NV_SUPPORT_FOR_8_THERM_BINS这个设置,只是用NV_THERM_I这个NV项,能不能做温度补偿呢?

改NV自己用高通工具就可以改了。选取8个温度点,分别测8个点在相同PDM值下的功率,在和参考温度点的功率做差值写入NV里。具体这个NV的介绍参考高通相关文档~
---------------------这个NV指的是NV_BCx_TX_LIM_VS_TEMP_I?
我们已经让软件把RF_HAS_NV_SUPPORT_FOR_8_THERM_BINS 设置启用了。参看高通文档后对于NV_THERM_BINS_I这个项的设置不明了。如图,我们这样设置了初始值,实际测试的时候返现温补效果不明显。附件为目前我们设置的NV_BCx_TX_LIM_VS_TEMP_I 和NV_THERM_BINS_I,各位给看看是否有问题,谢谢!我们的常温校准目标值在23.5dbm左右,也就是NV_BCx_TX_LIM_VS_TEMP_I中的70。

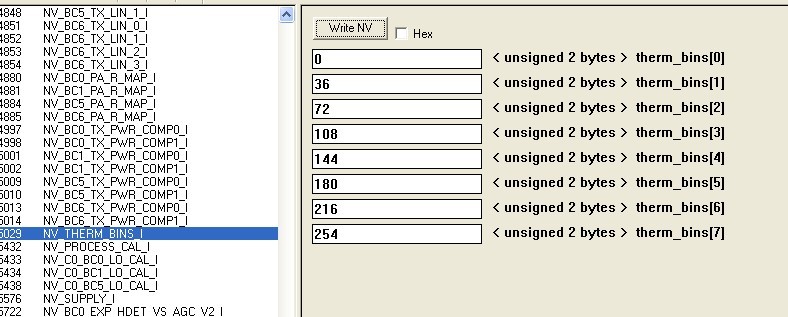

NV_THERM_BIN_I


NV_BCx_TX_LIM_VS_TEMP_I


HHHHHHHH

HHHHHHHH

HHHHHHH

有对应的NV参数修改的,时间长了,忘了哪个NV了。
