2.4GZ走线问题!大神帮忙解决下!

05-08

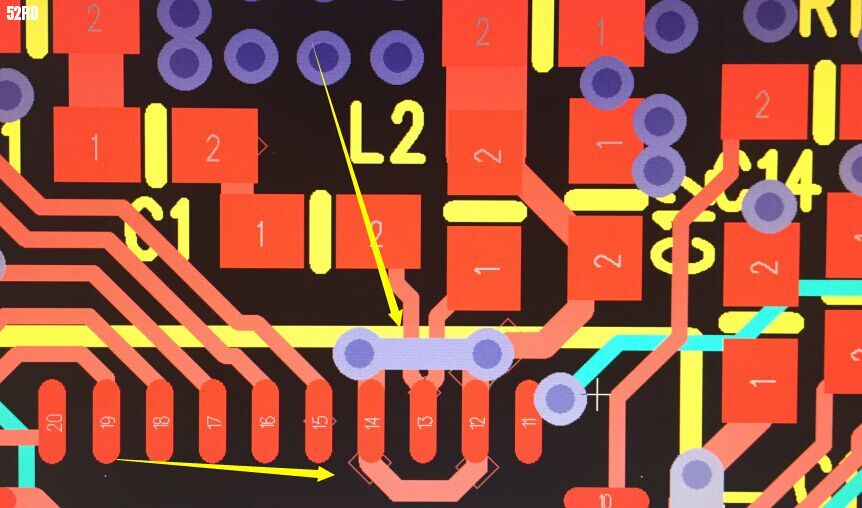

各位有没有遇到这样的问题!图中箭头指向的地方是一个RF的电源线!?为什么要这样绕!?内部走了一根线,还要在另外一边打两个过孔,并起来!?PIN13是RFIN&OUT的的角位!有人知道这是为何么!?

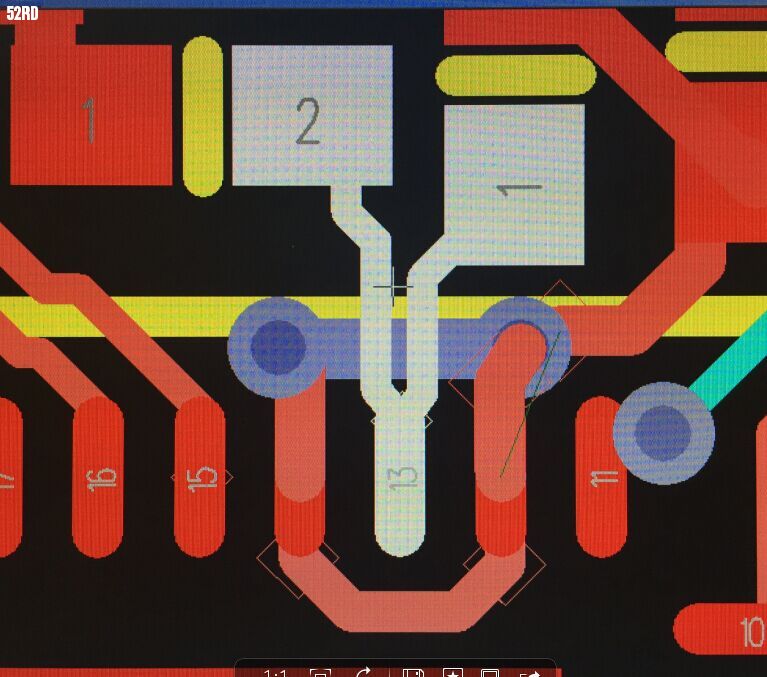

然后2是电感过来的电源,1是RFin&OUT的!这样树杈走线是为了两根线平衡?!



补上图片!有人说是与PIN12的查分输入形成两个查分电路,两者之间相互不干扰!


1. 有可能是通流能力不够,所以增加一层电源。不过这不大可能啊
2. 难道这是新的抗干扰的方法么?对于某一频率的电源噪声,可以通过这个方式,让噪声频率相位相差180°,就可以抵消了?我能有这个想法简直太牛了。

这种接法有问题,理论和实践上不建议这样做。

他可能是为了追求两个电源PIN的电容滤波效果。并联连接两个PIN,减少两PIN电源走线到滤波电源阻值,达到
两PIN相同滤波效果而杂讯互相不串扰的目的。但不建议RFIN下面走任何信号和电源线。

我也觉得有问题!所以提出了看法!不建议链接!但是得到原厂的FAE给的答复,必须这样连,t他们都是这样做的!但是他们也说不出为什么!所以我就搞明白!在RF这边大过孔而却还是电源!我觉得太冒险了!

如果考虑电源的畅通的问题!加大线宽不是可以解决的么!?何况这是低功耗的芯片好电流都不打!走线宽度是0.2MM问题不会很大!电流是没问题的的!顶多是阻抗大,但不至于说电流不够!

是的!我也是的想法!所以我把过孔的电源线去掉了!但是原厂就说不能去掉必须留着!让我很想不明白的!而却这是双层板!

原厂是哪家?

这个肯定有问题。相当于电源生成一个闭环了。当然这个闭环没多大。
还有Pin13脚这样走线也是不行

PIN13是内部的电源和RFin/out!这样做是为了平衡。我理解!但是PIN12和PIN14我是不明白为什么!?这样不是在RF这边形成一个电源环路么?原厂还是要这样做!板子还没回来!回来调试看看!

NXP.....

NFC?
