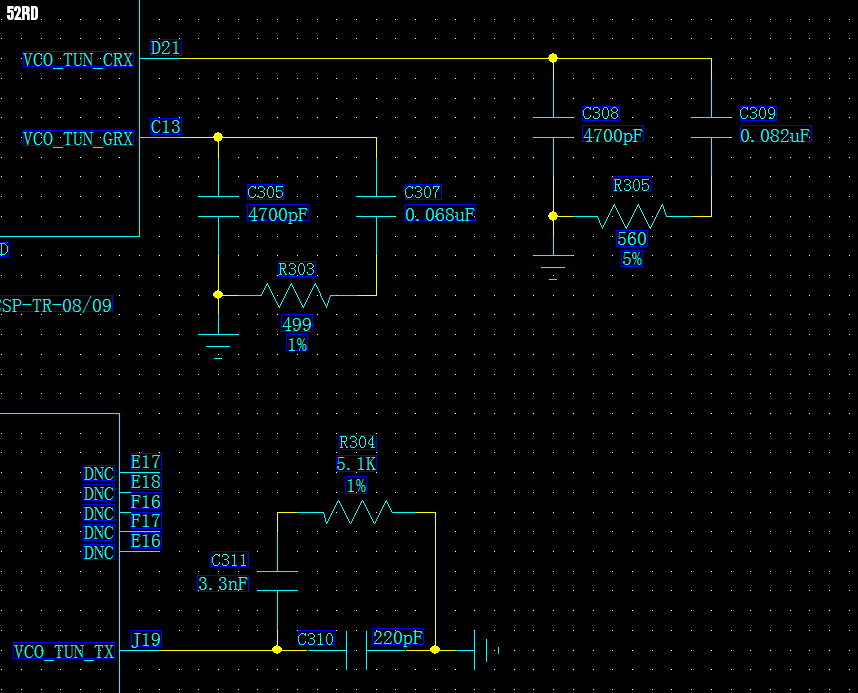

请教下图中的电路是什么功能呢？

低通滤波吧

锁相环的环路滤波器。

应该是个典型LPF结构。

坐等详细解答

坐等详细解答

三楼正解，如下：
端口分别为：CDMA RX PLL电荷泵输出端，GPS RX PLL电荷泵输出端，TX PLL电荷泵输出端
芯片内部分别接：CDMA RX VCO调谐端口，GPS RX VCO调谐端口 ，TX VCO调谐端口
链接的外部电路分别为：CDMA RX环路滤波器，GPS RX环路滤波器，TX环路滤波器

学习学习

学习，拿分走人

学习学习！

牛掰啊！这楼上都知道

还是有些不错的年轻人嘛。

LPF PLL电路。
