求解一道IM3换算的数学题
05-08
已知在1x和LTE功率最大时,连续波CW IM3=-92dBm。对于LTE=10MHz和CDMA=1.23MHz, 调整后的IM3=-92-8dB=-100dB.
请问这个-8是怎么来的?
同一个问题适用于 LTE=1RB(窄带),CDMA=1.23MHz, 调整后的IM3=-92-2.5=-94.5dB. 这个-2.5是怎么来的?
请问这个-8是怎么来的?
同一个问题适用于 LTE=1RB(窄带),CDMA=1.23MHz, 调整后的IM3=-92-2.5=-94.5dB. 这个-2.5是怎么来的?
同问, 小编有答案了么?
这些值是一个标准,或者是一些理想值,这些值的实际效果和所用的PA参数关系比较大

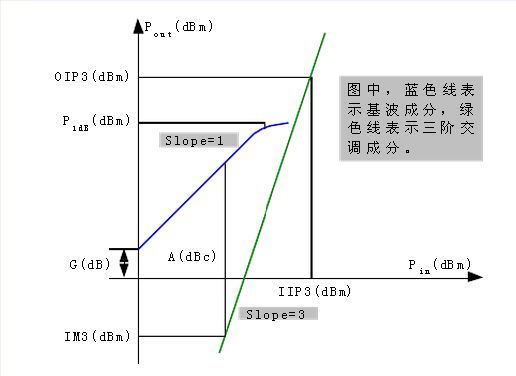

不同的带宽和RB所对应的Slope斜率是不同的,所以不同状态下对应的IM3就会有你所说的这种变化趋势。
IM3 (dBc) = 3Pin (dBm) – 2IIP3 (dBm) + G (dB)
IM3 (dBc) = 3Pout (dBm) – 2IIP3 (dBm) –2G (dB)
IM3 (dBc) = 3Pout (dBm) – 2OIP3 (dBm)
IM3的值的三种计算方式,其实怎么推都行,你所说的-8和-2.5和你PA或者Transceiver的参数有关
个人观点,请参考。
