GSM PA前端的电容为什么要选18pf（HB）和56pf（LB）？

大家想的太多了，其实没有那么复杂。
在PA前端，通常只是用来隔直流的（附带匹配需求的除外），要求插入的阻抗越小越好。

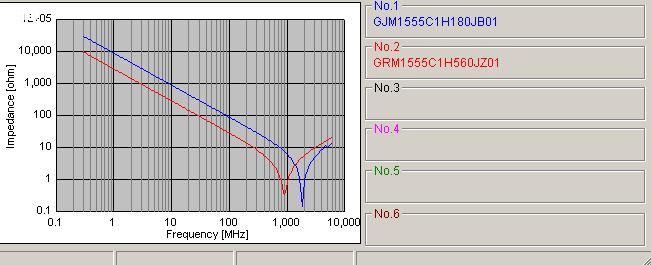

选择18pF和56pF是因为这两颗电容的谐振点刚好在1.8G和900M附近（不同厂家的电容会有少许差异），而电容在谐振时阻抗最低。见附图就是村田的这两颗电容的阻抗频率曲线。

个人意见：公式计算：C>1/2*5*3.14*f。

谢谢！这个公式怎么得来的?

我也想知道为什么

F0=1/2*PI*R*C 为什么R=5 ?

同求 这个公式是怎么来的

很厉害的样子

不错，学习了

Dear BBnewbie,
这个工具能提供下不

村田的网站去下载，免费的。

学习了，谢谢

个人意见，应该是考虑阻抗匹配的需要，至于电容容值计算公式不怎么理解。

HB 和LB是什么意思啊?

56pF就是直通，顶对有个DC-block的意思
这个公式……不知道对不对，可是“5” 是什么东东?

学习了

low band,high band

BBnewbie 说的很好,拿56pf来说,作用是不对PA的前端负载有很大影响(几乎相当于0ohm直通),又起到带外抑制的作用

very nice

7楼正解

实际有人测试过这个曲线么?反正我是没测出来

7楼正解

7楼正解

学习了

7楼正解！

向真理致敬

F0=1/2*PI*R*C 为什么R=5 ? 5的理解就是在高频电路里相对于50欧姆的1/10，即可视为短路，所以18PF对于高频1800MHz的谐振点阻抗满足5欧姆附件就相当于一个直通并且有DC-BLOCKING的效果，像500欧姆就是50欧姆的十倍就相当于断路吧。

顶小编

顶小编

顶小编

不明觉厉

我不是这么认为的。首先，书上定义电容的阻抗为1/2pi*f*C,显然，对于固定的电容值C，频率越高，阻抗越小，阻抗曲线类似递减的函数曲线，没有极点。但是，实际电容是有寄生电感的，电感和电容相互作用，这样就产生了谐振点，也就有了图中的极点。在极点位置阻抗最小，所以选择极点位置作为工作点。如果大家感兴趣，可以用ADS仿真一下，下载村田实际的器件库，仿真一下就能出到二楼给的图。（如果不是实际的器件库，ADS本身提供的是理想的电容，上面是没有寄生电感的）

不错，学习了

这个牛，学习了

学习了

不是5欧 是50欧吧

这里的18 56 应该没有匹配50欧的意思吧 仅仅是隔直流 并且让电容阻抗最小

学习一下 ...

学习学习

不错

根据谐振点，分别针对高频低频来使用的，主要目的还是尽可能降低损耗
