EVM如何看是幅度问题还是相位问题

星座图应该可以看出来。但如果判定是幅度问题或是相位问题，怎么针对性地解呢?

可以看Phase error
如果Phase error Pass 那表示只跟幅度相关
那就是要去排查 看是Matching问题 还是Transceiver或PA问题
还是电源问题 电源一般不外乎就 : 稳压 滤波 IR Drop这三大类

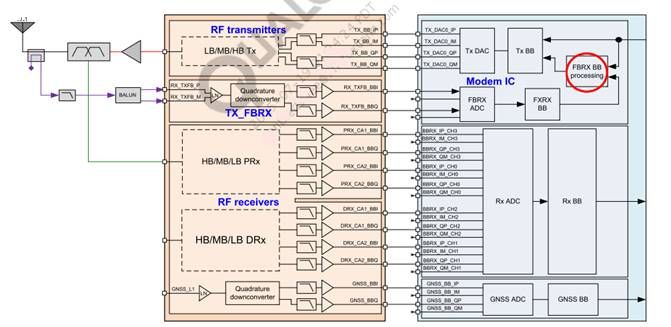

还有一点 一些高通平台 会有FBRX (Feed Back Receiver)的机制 如下图 :



简单讲就是透过Coupler 把Tx Power反馈到收发器里面
然后送到基频去做处理 以侦测输出功率是否精确 并适当地调节输出功率



所以若是这段走线 阻抗没有控制在50奥姆 或是被Noise干扰
也会影响幅度失真 进而导致EVM问题

当然 也会产生WCDMA的ILPC问题

或是软件没有开启功率侦测的功能 那也会出问题
或是若没K好 没有透过校正来抑制FBRX路径上的DC Offset
也会影响侦测的功率 进而导致EVM Fail

请教一下大神，怎么判定 TRANCESVER 或者PA是否有问题，利用铜管直接看输出端的EVM吗? 还有电源的参数，比如稳压 纹波 IR drop 会影响PHASE吗? 多谢

这里有个简单判定PA还是TRANSCEIVER工作异常的方法，MTK平台。
注：PA采用SKY7643（3G/4G PA），TRANSCEIVER采用SKY77910（带2G PA）。
按以下步骤：
1.手机外接电源供电，并通过USB连接上META，进入校准界面（factory mode），添加好校准文件后，勾选上3G/4G校准项目，去掉2G的，开始校准。如果校准不通过，此时可能是PA异常，也可能是TRANSCEIVER异常。
2.去掉勾选3G/4G的校准项目，勾选2G项目，开始校准。如若校准不通过，此时可以判定TRANSCEIVER工作异常。
3.打开META的3G/4G TX界面，选取一两个band，发送功率，然后观察外接电源的电流变动情况。如若没有明显变动，则表明PA工作异常。
新人，小小的经验，欢迎指导。

若TRANSCEIVER 断开，焊接射频下出来，测的EVM大概会是多少是正常的呢? EVM RMS AVG 2以下吗?这时TRANSCEIVER的功率是0左右。

受教了，学习学习

mark一下。
个人感觉电源问题还算是容易调整的。遇到最多的是匹配问题。真要是Transceiver或者PA。
这毕竟是一个量产工程，不是实验室开发板。
