请教：LTE 接收灵敏度的问题

请教各位：
实际测试中发现，16QAM调制下的接收灵敏度要比QPSK调制下的差好几个dB，这是由于什么原因呢?解调门限的不同?
另外TBSI从25变到26时灵敏度也会差很多，这又是为什么呢?
如果有具体的推算公式最好。
多谢各位啦：D

QPSK跟16 QAM的灵敏度不同 是肯定的 因为调制不同
下图是QPSK跟16QAM的星座图
假想一个情况 假设你把这两张图 贴在墙上 然后射飞镖
你觉得飞镖射中蓝点的机会 谁比较大?






很明显是16 QAM 对吧? 因为16QAM的蓝点较多较密集
所以这表示啥? 你调变方式越复杂 固然Data Rate可以越高
但抗干扰能力也会越差 亦即越容易被Noise干扰
在此情况下 如果你要达到相同的BER
那就是要提高SNR 否则讯号无法解调




所以由上图你也可看出 同样BER
其16QAM的SNR要求 比QPSK来的高

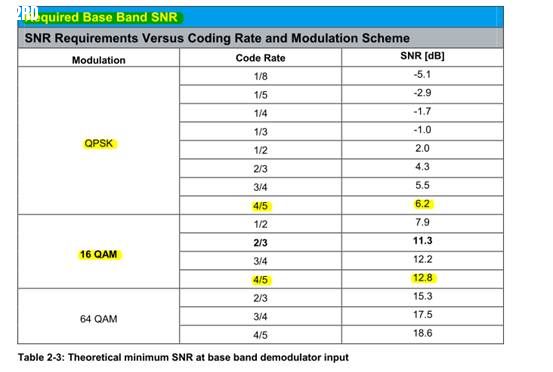

所以由R&S的文件也知 BaseBand中的解调门坎 也就是SNRmin
16QAM也确实比QPSK来得大



而再由下述公式也知 SNRmin大 灵敏度当然就差




一样道理 2G系统
其EDGE的灵敏度 也是比GSM来得差
主要也是因为调变
GSM是GMSK
EDGE是8PSK



GSM的SNRmin是9 dB
EDGE的SNRmin是14 dB
所以EDGE的灵敏度 也比GSM来得差

楼上大神，提前占座

我去，好专业呀！大神，过硬的基础知识呢！

学习了！

像这样的小编才是好小编。

lihai

学习了，好久没看到这么好的帖子了。

来跟cri大神学习了,牛

真是学习了，讲的通俗易懂，感谢

Criterion的回答确实精彩！
关于QPSK/8PSK/16PSK，QPSK/16QAM/64QAM的误比特率BER与信噪比SNR的关系图，可参见Alister Burr所著《Modulation and Coding for Wireless Communication》的P42--P44，Figure2.36---Figure2.39。该书由电子工业出版社出版。

简而言之，误码率取决于码元之间的距离与噪声标准差之比。所以，码元越密集，为实现同样误码率的要求，必须加大其信噪比！

顶大神！

顶，回答得好。

膜拜大神来了

感动，谢谢谢谢！~
那么关于TBSI设置，您能帮忙解释一下么：D
多谢多谢。

很不错啊！回答的很详细到位！

criterion大神，能否共享下你的那份R&S关于各种调制方式和code rate的那个解调门限的文档呢，十分感谢

thanks for share

学习了

膜拜大神

膜拜大神

professional~

必须顶，criterion太牛了

长知识啦

赞Cri科普，专业水平很高，很善于总结的一个RD人

大牛的江湖名声，果然名不虚传……

应该还和测试带宽，起始RB有关

Criterion回帖必属精品,是不是52的特约工程师啊！

强大，谢谢分享

膜拜2#大神

大神啊，好强大

看过类似的资料，忘的差不多了，再回顾一下，温故知新啊，嘿嘿，膜拜大神~

弱弱的问问各位大神，做测试跟失效分析，那个好点，工站测试比较浅，失效分析的话会深入一点，估计要硬功夫就得做研发了~

请教一下大神那个Sensitity（灵敏度）的公司里面logB里面的B是代表什么意思，误码率还是啥?NF代表什么，本人现在是在做RF的失效分析，最近碰到很多灵敏度的问题。大多都是LTE的。

感谢小编！

膜拜大神

额...大神怎么会回答这种问题啊，式中，-174 dBm+10logB为接收设备的噪底，10logB为带宽采样增益；B为信号带宽；NF为噪声系数；SNR_min为数字解调端期望的最小信噪比

好帖子，顶大神，又长了见识了。

感谢亲的仔细回答，感谢有你~赞赞

学习了，非常感谢

大侠请留步，小弟想问下LTE灵敏度标准中20M带宽-94，这是只测试主集还是主集分集一起测的。

小弟只是一个初学者。一般情况下，认证测试都是主集、分集合路测试，实验室调测是单测主集、单测分集，
分集一般比主集要好一些，但是主集分集的灵敏度相差最好控制在3dB以内

标准中的-94是单测主集还是主集分集一起测。
