请教一个BPI驱动配置问题

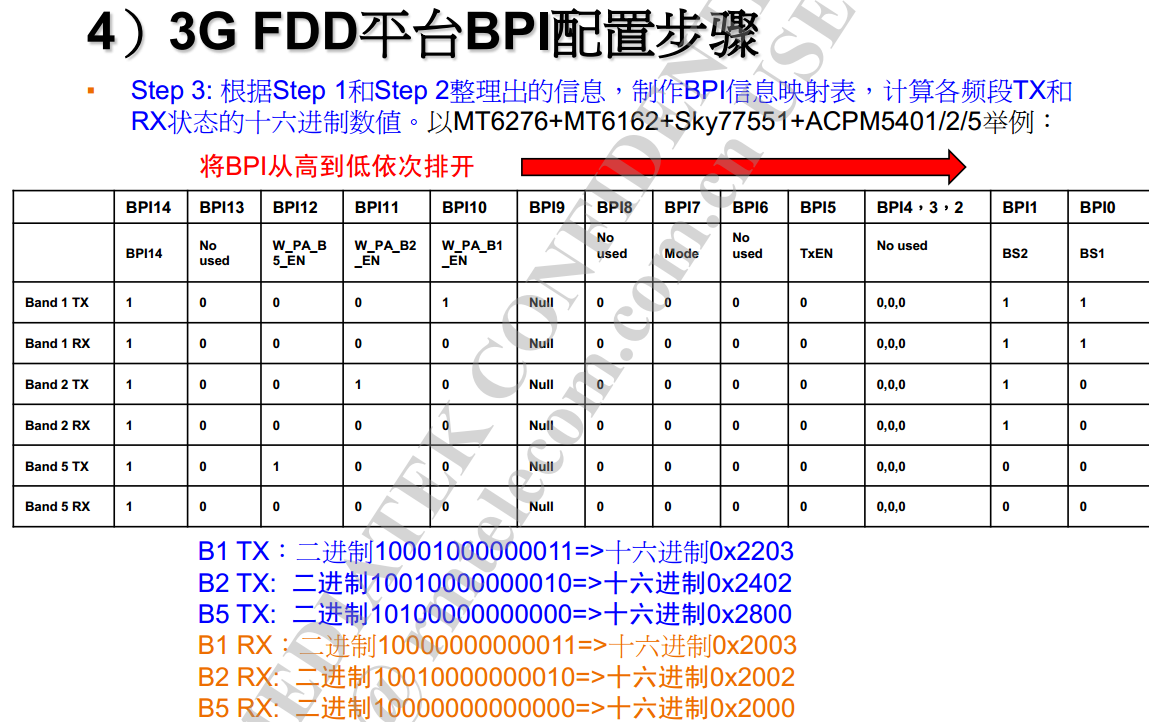

如图一MTK给的资料BPI配置是要把BB所有的BPI从大到小排开,然后根据PA的逻辑控制表得到二进制值,再转十六进制填入.h文件就好了。(它的BPI14有什么意义,为什么一直拉高)

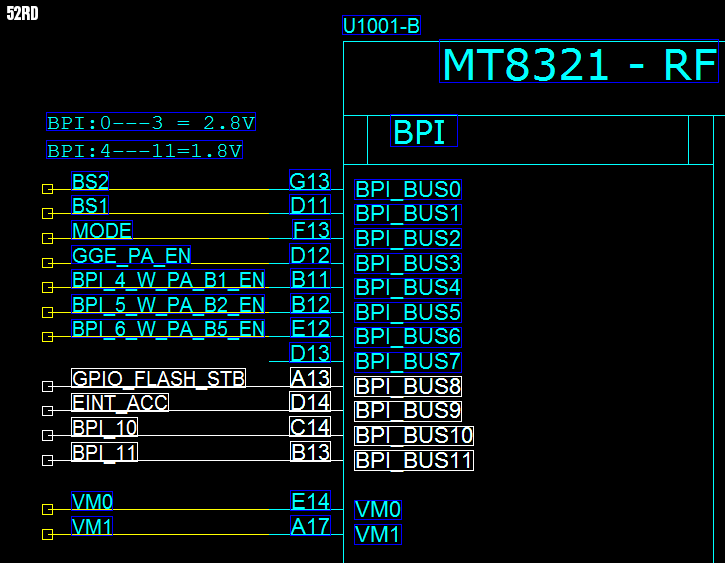

然后我们的原理如图二接的BPI,BPI7~BPI11都跟RF没有关系,是不是配置BPI逻辑控制的时候就只要从BPI6~BPI0从大到小排开就好了。
BPI6 BPI5 BPI4 BPI3 BPI2 BPI1 BPI0
B5_EN B2_EN B1_EN TX_EN MODE BS1 BS2
这样可以吗?

有没有懂的，还请不吝赐教。

同求指点。

跟芯片有关系吧，

为什么要拉高，没必要管吧

自己来回答吧！跟RF没有关系的BPI就不用管,只要配跟RF有关系的BPI就好了。

对小编的大公无私点赞

能否共享下你的这个文档 405396330@qq.com 感谢
