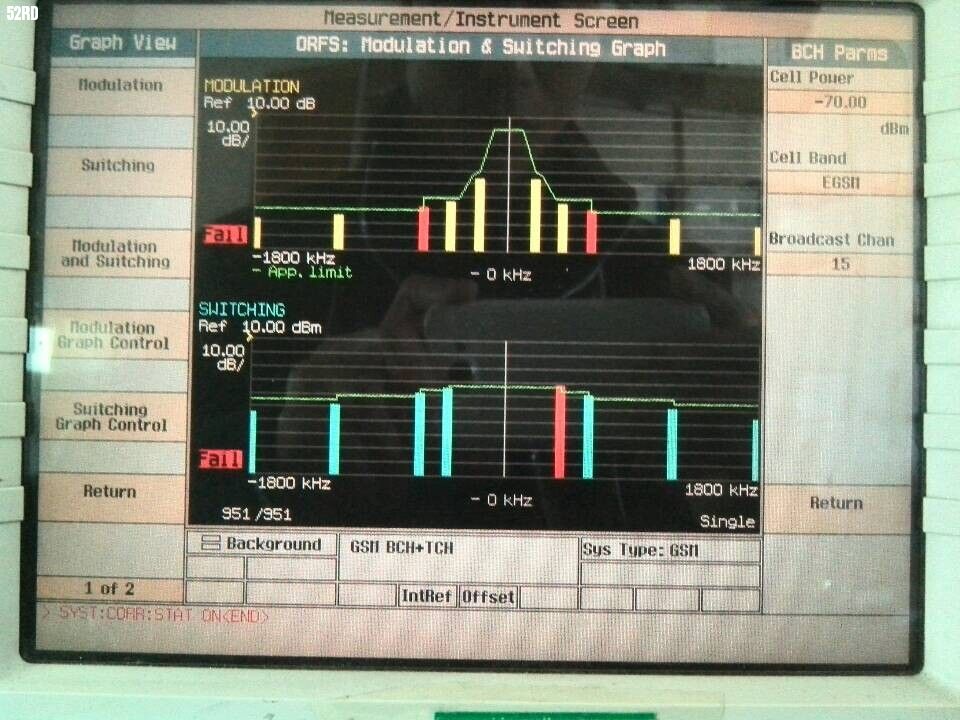

求助，开关调制频谱问题怎么解决

先看看饱和功率够不够,不够调下匹配,MTK平台看看ini文件Vramp值,微调下试一下.看看PA Vramp一路上的低通滤波电路改善下谐波. HB或者LB都有问题试着调一下tran到PA的那一段,改善下入PA的线性度. 都不行就外置供电,看看是不是供电导致的fail.小编给的信息太少了,是不是已经解决了?分享下吧

小编是哪个平台的,这个是稳定的fail还是抖动的fail,饱和功率如何?

关注中

功率多少?

关注2#问题的回复，说到点上了。

校准后会不会好

关注中。
什么是开关调制频谱

这个需要手动调试吧 调ramp值

等待高手分析。

楼上高明啊，精英不少

学习中

学习中

调时序，调ramp

谢谢JACK的指教。使用的是SC6531平台，在120信道，功率10等级时出现问题。找到IC代理商处理，他们说需要调PA线性，这个影响不大，只要不些认证就没问题，并简单告诉了下调试线性的办法。但是还没彻底解决。

谢谢指点。使用SC6531平台，但是问题是怎么操作?新手一个，不知道怎么去调时序和RAMP，有相关资料吗?麻烦发来看看fossawolf@163.com,谢谢！

JACK，你好！刚接触手机射频，不知道怎么去调时序和RAMP，有相关资料吗?麻烦发来看看fossawolf@163.com,非常谢谢！

JACK，你好！刚接触手机射频，不知道怎么去调时序和RAMP，有相关资料吗?麻烦发来看看fossawolf@163.com,非常谢谢！

我最近SC6531也遇到6个主板DCS1800在+-600KHZ，在9到15功率等级就出现调整谱超标现象。但也有6个正常的主板也。饱和功率余量没有问题，基本在33.7以上。在PA更改大的47UF电容基本可以解决，但成本增加，而且有些板子是没有问题的，想找出问题，以便后面项目注意此问题。（本人做过的实验：更换CPU（无效）；更换射频PA（HS8292U,有部分主板可以改善，但还是不能所有解决）；更换旁边的22UF电容及旁边的两个小电容（无效）；断开GSM的接收及发射通道（无效）；更改晶体（无效）；屏蔽盖去掉（无效）；RAMP调试了那个电容电阻（无效）；也检查了主板线路没有多大问题，该包的包了，该隔离的隔离了；重新校准（无效）；单独夹4V电源（无效））。请大侠还有什么指点指点的?板厂都是同一家的，我最怀疑的是板材问题。
开始也怀疑VBAT线与前端射频线交叉（但有一层地隔开），但有些项目有交叉但是OK的。

展讯平台的我不太熟悉，很早之前做过一个3G项目的。

用 Mobile Tester 读出 Fail 频段的 Ramp 曲线，稍微调一下曲线的平坦度，反复实验，总有一个是可以过的。保存 NV ，下到其它板子就可以了。

学习了······

不是板材问题， 必然是你layout的问题，电源走线没处理好。
本身 这平台自身 也不咋滴。
这中大部分原因是电源问题，

二楼说的方法已经比较全面的，SC6531 平台开关谱可以通过 Mobiletester 拉一下 RAMP 曲线来调试，调制谱的话可能就要看下 PA 供电的滤波电路，可以尝试调下滤波电容的值，不过首先校准综测要 OK，然后把饱和功率调好，最后再动手去调开关谱和调制谱

地基哥，能认得出我不?

地基哥，能认得出我不?

地基哥，能认得出我不?

赵工，不要这么调皮啊，连续回了三个。

大神
请问下稳定和抖动fail的区别?

不是大神.这个调制谱如果是抖动fail可以考虑是否供电电源不稳定或者存在纹波,可以飞线外置供电看下是不是就OK了,或者是供电电源落地去耦电容多落些uf和pf级的电容,看有没有改善.抖动fail基本确定是电源出了问题,包地,干扰都有可能.稳定fail 可能就像大神说的参数配置,饱和功率是否够,tran到PA的匹配,以及PA本身的原因,要挨个排查了,工作量可能比较大

感谢Jack指导！
