PA输出到测试头间的匹配电路

电感值高于10nH, 后就不能算是RF的匹配了，对功率应该不会有影响，但是可以起到一定的ESD保护作用。

关注中，看高手算出值来。

22pF你们先前用的作用是隔值
要filter DCS的2次谐波，用1.5pF 5.6nH 1.5pF 就可以了

电感值高了，是否对功率有影响?一般电感不能超过多少呀、?盼望高手回答。

不是高手回答：串联电感最好不要超过5.6nH

之前听说做RF匹配的电容>10pf，电感10>10nH，就起不到RF匹配作用了，不知道是不是对的，大家讨论一下吧。

ESD保护的应该是对于并联的电感来说的。

电容电感的匹配要用多大的值，适合用多大的值，主要考虑器件的ESR，以及器件的自谐振频率。
用软件（Murata有免费的）计算一下，就可以知道0402的电感和电容的这2个指标。
基本上已不要超出10为好。

今天我测试了一个手机，1800的2次谐波很高，超量10多个dB，我串个2.2n的电感.谐波好了。结果900的功率只剩下10dB了。不知道怎么弄。

这个得实测你原来的负载阻抗
然后用ads仿真一个才行的
因为如果你原来负载阻抗不同
匹配起来肯定不同的

用个0欧的电阻就可以了

大家推荐一个比较好 ,比较细的这方面 的资料吧！

c618 1.2pf电容，

菜鸟学习中

二次和三次谐波超出标准多少db?
不同的dB,对filter级数要求不一样

顶上去 有时间了再看

学习一下！

好好研究一下电路分析吧

路过
支持

路过
支持

路过学习

是什么平台的了

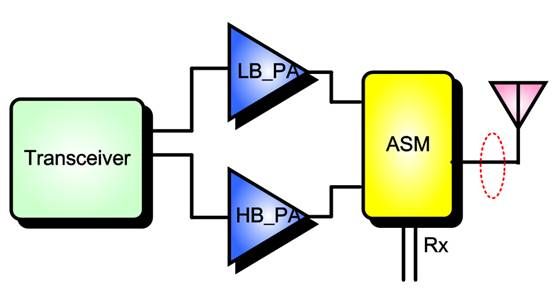

一般而言 以GSM来讲
其900跟1800 一定是不同的输出路径
如TRIQUINT的TQM7M9023



所以会同时影响900跟1800的 那就是ASM的输出了

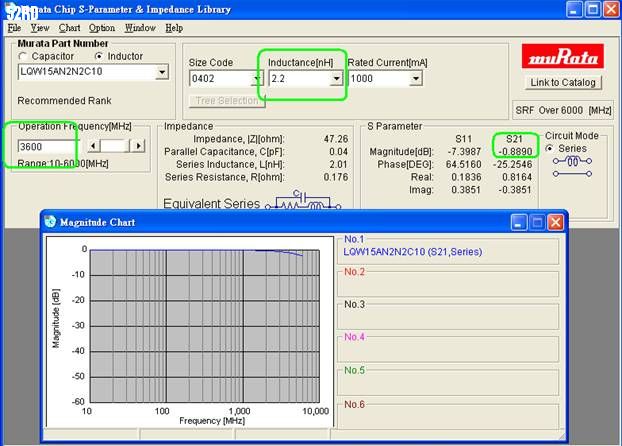

但是由下图可知 串联2.2 nH的电感 对于1800的2次谐波
几乎没啥抑制能力 如下图



所以串2.2 nH电感 可以改善1800的2次谐波 主要原因是Load-pull

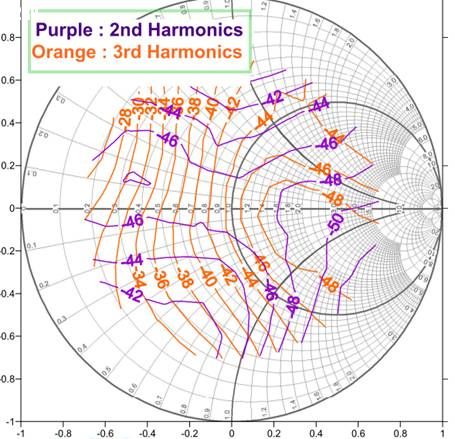

由下图可知 PA输出端的阻抗 会影响谐波的值




而PA输出端 包含ASM的输出 都是Load-pull的一部分
所以你在ASM输出 串联2.2 nH 改变了1800 PA看出去的Load-pull
使其阻抗跑到了谐波较低的区域 进而改善谐波

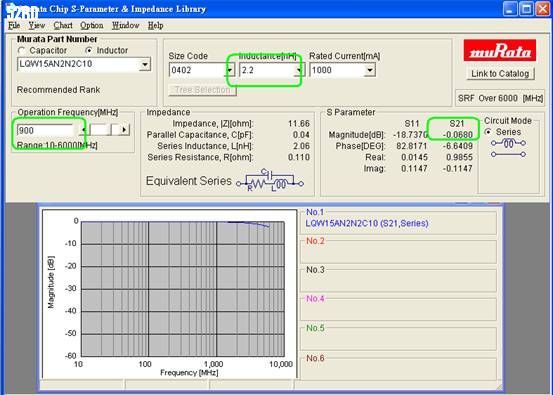

另外 由下图可知 ASM输出串联2.2 nH 其实不会衰减到900的讯号


你900的功率会少那么多 其原理还是Load-pull
你在ASM输出 串联2.2 nH 改变了900 PA看出去的Load-pull
使其阻抗跑到输出功率很低的地方

另外ASM输出 也是RX的路径 你这样改变阻抗
有可能使RX讯号的Mismatch Loss变大 导致灵敏度下降

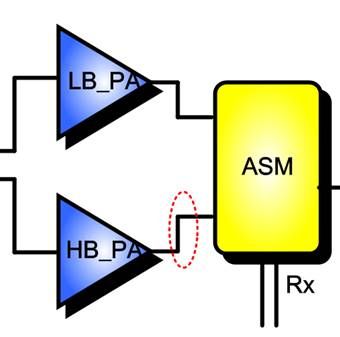

所以如果要靠调1800 PA的Load-pull来解谐波
建议调1800 PA跟ASM这段的Matching



不然你会牵一发动全身 影响所有Band的TX/RX

当然你调完后 还要加以测试
输出功率
ORFS
EVM(EDGE MODE)
以及Tx Noise in RX Band
不要为了一个谐波 而使其他TX性能劣化
其他详细原理 可参照



在此就不赘述

大大受益

大神。

挺好的，涛乱的挺有意义的！

很有启发，不错

好好研究一下电路分析吧

每次看criterion大神的解答都受益匪浅

请教S11参数里面的Magnitude[DB]是什么含义
