矢量网络分析仪测阻抗问题
05-08

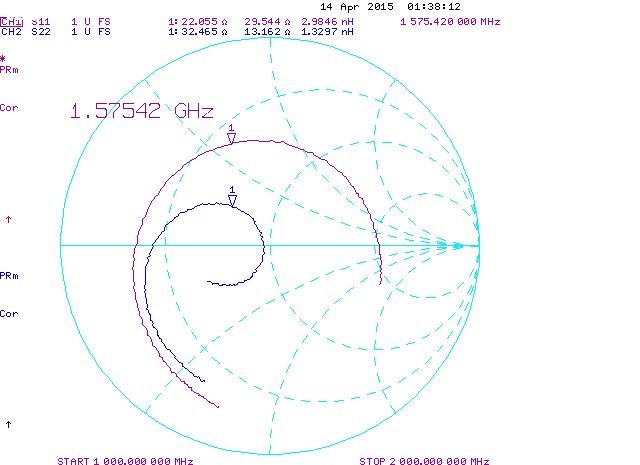

求大神,图上22.055欧姆是表示阻抗吗,我算了下,后面29.544欧姆是感抗,2.9846是对应的电感值,阻抗不是等于电阻+电抗吗,如果22.055是”阻抗“,却比感抗小了,这个22.055到底是不是阻抗,求高手 如果是,还请解释下,先谢过了
从图上及结合数字看,小哥你这S11里 22.055表示阻抗实部,29.544表示阻抗虚部,总的就是Z=22.055+j29.544,归一化之后和图中是可以对得上的,敢问小哥你这S22是在S11的基础上串了电容还是并了电容,还是其他什么波,应该是小并了电容。,新手不懂,看楼下求大神讲解。
S22是输出端口参数,那这S11输入阻抗是Z=22.055+j29.544的模吗?
顶起,看楼下
好贴求高手来解答
来福,没串并,趋势都不对。
应该是测了2个端口,
这个问题虽然很基础,很容易混淆:阻抗=电阻+电抗,电抗包括容抗,感抗。
工程中我们现在一般习惯统称阻抗,不会分是电阻还是电抗。
也就的广义和狭义的叫法,如果你细问22.055是电阻, 或者说是阻抗的实部。
阻抗表示方法有很多,以前我们学的向量形式,极坐标形式,复数形式等,
模式针对极坐标形式而已,你给出的是复数形式,一般不提模的概念。
小兄弟,需要到我这里进修一下,呵呵~
那图上1端口阻抗是Z=22.055+j29.544,在没有simith图的情况下,怎样判断他的阻抗到底好不好呢,是不是还是要换算成一个实数值?
2楼正解
这是用来做认证测试的
敢问你是做培训的吗?
徐总,你又拿小号水。
不知道小编测的什么东西,是双端口吗,对这个了解比较少。
双端口功放,阻抗是不是不能用实数值表示,所谓的50欧姆阻抗其实也是50+0j的简写? 来自: iPhone客户端
2楼正解。
谢谢分享:)~~~~~~~~~~~~~
