asd2011仿真balun求助
05-08
小弟仿真了一个2.4ghz的LC balun 后面并的电阻和电容是根据芯片规格书来的(这个不是重点),balun匹配也仿真到50ohm了,但是我想用ads仿真下balun节点也就是图中RF+和RF-两个节点的波形是不是倒转了180°的相位,于是我添加了一个2.4ghz的正弦波作为输入,我想看在RF+和RF-的波形是不是倒转了180°的相位,但是我对ads不大熟悉,网上也没找到这方面的资料,不知道这个如何仿真,我仿真出来的波形是一条直线,不知道我哪里没有设置对,亦或是我完全就是错的,请前辈们指点下,不胜感激啊

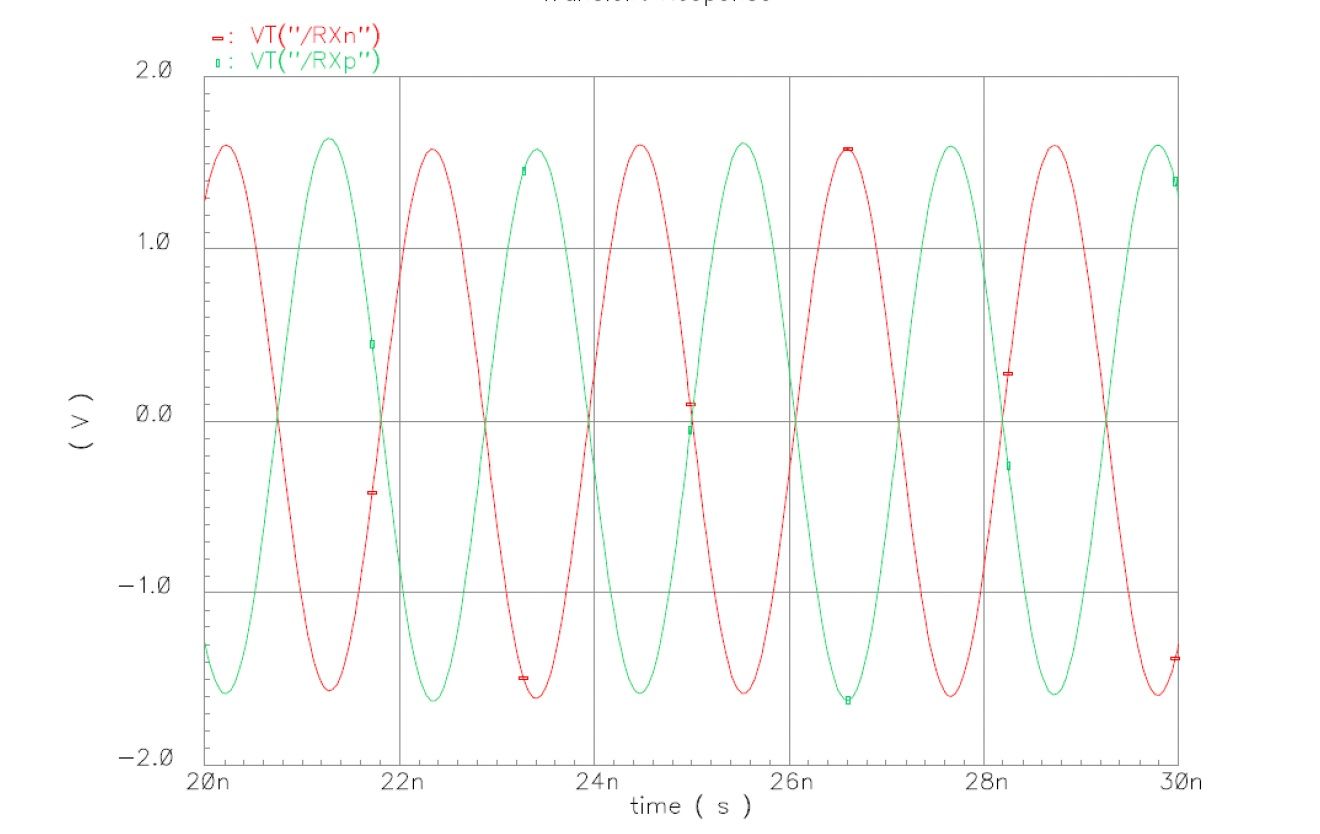

我想得到的波形为如图的波形,不知道这个ads怎么实现,请前辈们指教下
