为什么用ADS仿真天线时出现S11大于0的情况，望大师解答啊。

你看的是驻波吧?

S11的VSWR>1

建模正确否?

可惜你用的是ads，要是hfss，可以帮你瞅瞅

是不是看错图了

是不是没有转成db啊

从来没见过，截个图来瞅瞅?

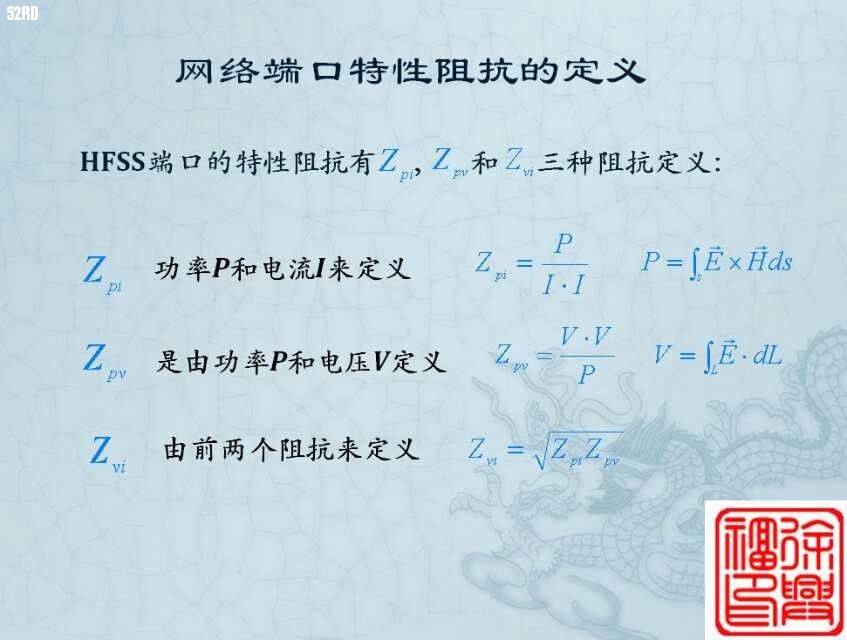

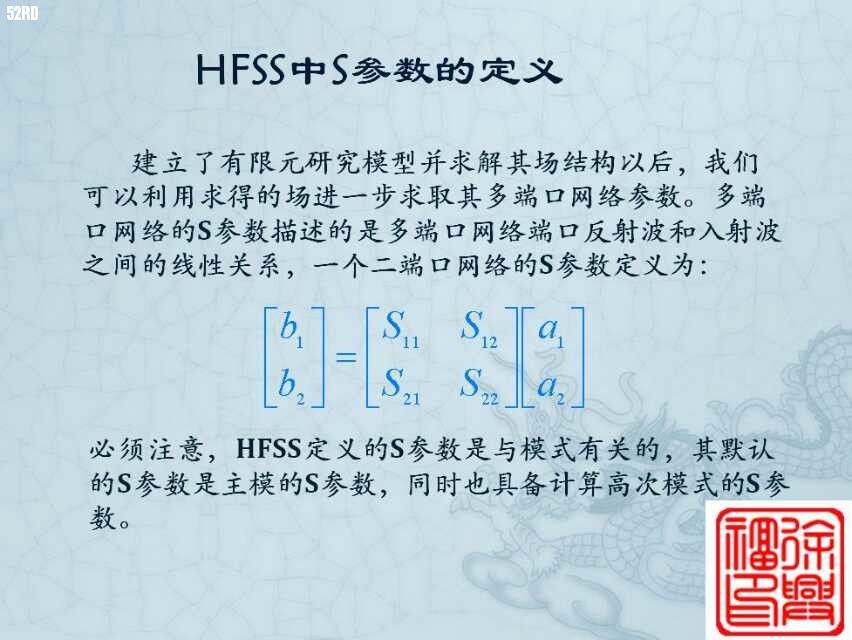

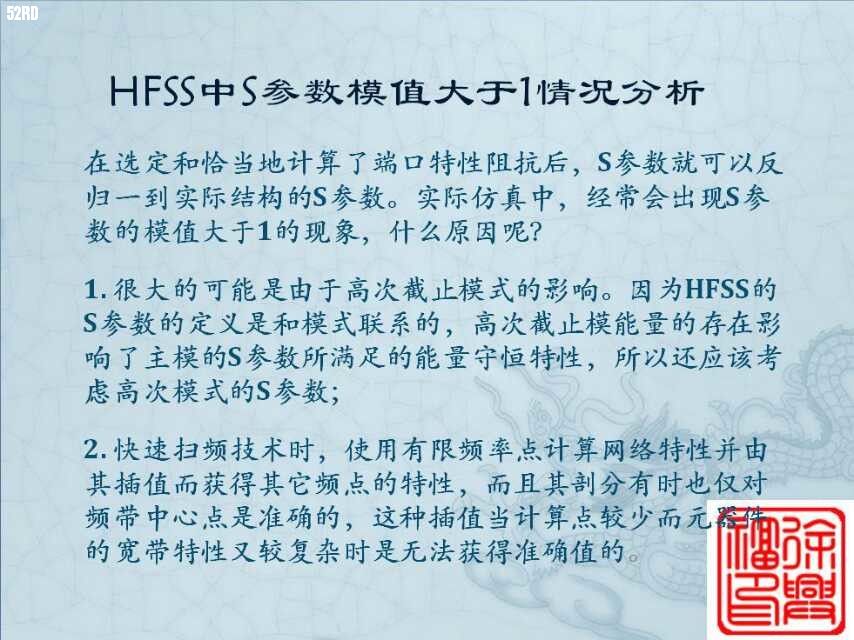

HFSS或ADS仿真偶尔有无源器件S11大于0的情况，为什么呢? 很多工程师心存疑惑，要搞清此问题，需要从最基本的问题开始，搞清软件对特性阻抗计算方法。

额 图片顺序错了 最后一个图片放在最前面看
