讨论LNA匹配加电阻的问题
05-08

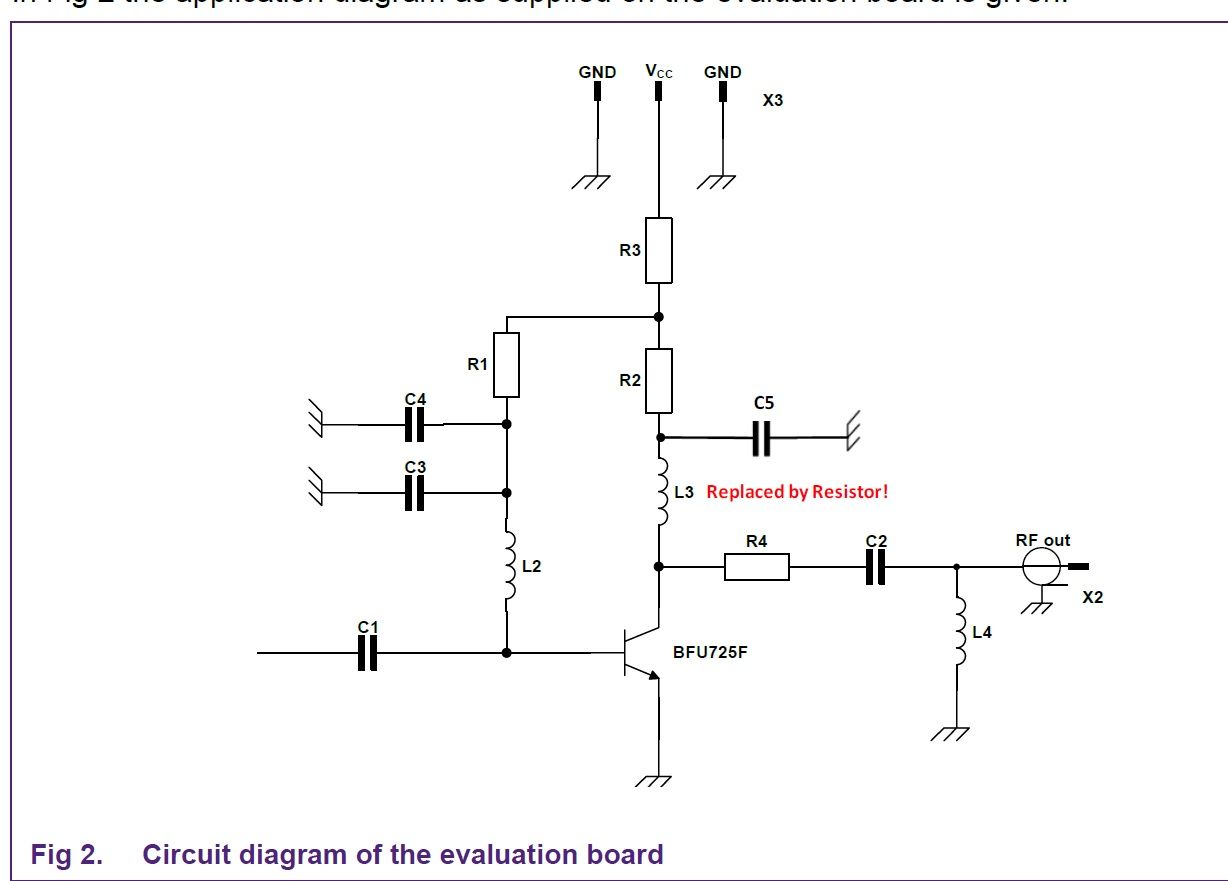

最近看到一个用低噪声晶体管做LAN的官方推荐电路图,晶体管为BFU725,在官方推荐的电路图中,匹配电路中有一电阻R4,我一般见过的射频的匹配都是用LC两种元件来的,电阻匹配应该会有功率损耗吧,有谁能从原理上来讲解下这个电阻的作用呢?
看见大家有有讨论,于是回去翻了下书《射频通信电路》--陈邦媛(第二版)第164页最下面有LNA匹配网络的一段话,仅供大家参考:书中原话为----------匹配网络可以用纯电阻网络,也可以用电抗网络。电阻匹配网络适用于宽带放大,但他们要消耗功率,并增加噪声。采用无损耗的电抗匹配网络不会增加噪声,但只适合窄带放大。
来人啊
猜一下,会不会是稳定性考虑?这电阻多大?
33ohm,稳定性?这个该如何理解
路过 拿分
坐等大神解答
mark
坐等大神解答
应该是做直流偏置用的吧,调整Icc的。应该和RF匹配没关系。PS:直接问厂家不就明白了。
你如果有低噪管的模型,直接在ADS中仿真看看,把这个电阻值变化一下看看是什么参数变化了。
估计是调试的结果,不同频率下LCR各自的属性不同。
在这边加个电阻还真少见 不懂 等大神
做延时吗
通常没有这样干的。
不过在LNA后,而不是在LNA前,加一个不大的衰减器,对于最终的灵敏度影响也没有多少。
稳定用的
路过 拿分
增加稳定性系数
增加稳定性系数
应该定义为稳定性问题,前一段时间看到的资料里面正好有讲到,《射频电路工程设计》——[美] 李缉熙 Richard Chi-Hsi Li 著,第一章就都是LNA设计的内容,1.2.4和1.2.6,那个电阻是一个降低Q值的元件,通过这个元件,带宽增加了,LNA从不稳定状态转换为稳定状态。
