射频收发芯片CX74063-3x怎么配置寄存器
我是第一次用这个芯片，最近被它搞疯了，不知道寄存器怎么配置?不知道是否有前辈用过类似的芯片。
希望有这方面经验的人给予一些指点啊。

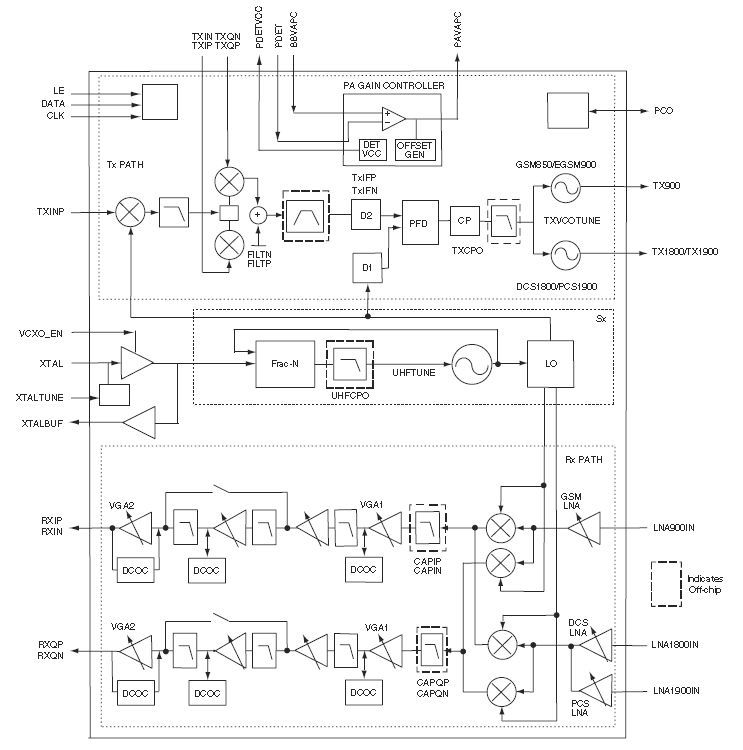

内部电路结构如下：
不太明白LZ为什么要用这么古老的东东?这颗芯片Sky早就停产了，应该不会再得到技术支持。
没有完整的原厂驱动代码，想凭一己之力调通的可能性接近为0。
如果这个项目是想做个带GSM功能的某某整机，市场上有不少完整的参考设计啊，MTK、RDA...别花时间折腾这么了。
如果这个项目只是纯粹的技术学习，那么根据data sheet打开收/发信号链路，锁定PLL，同时需要有RF信号源和频谱仪配合调试，慢慢enjoy吧！如果哪天调通了，性能也还过得去，那么Apple、Qualcomm、Intel等一线大厂的高级RF应用工程师职位已经在向你招手了！
电路板已经弄好了，我暂时只能用它了。
((CX74063-3x系列下有好几款芯片，我用的是CX74063-34，这个好像没停产吧，不过不管它停没停产，我现在只能用它了。))

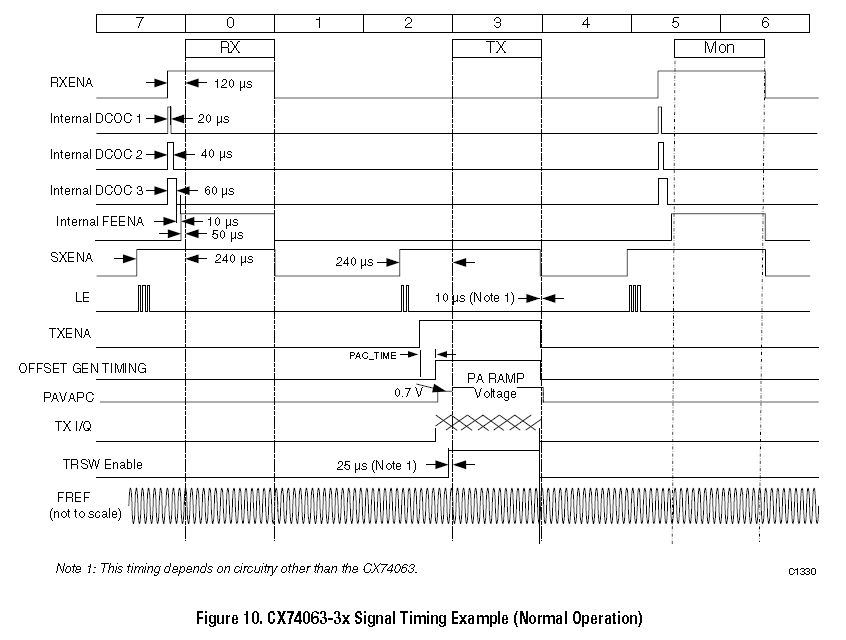

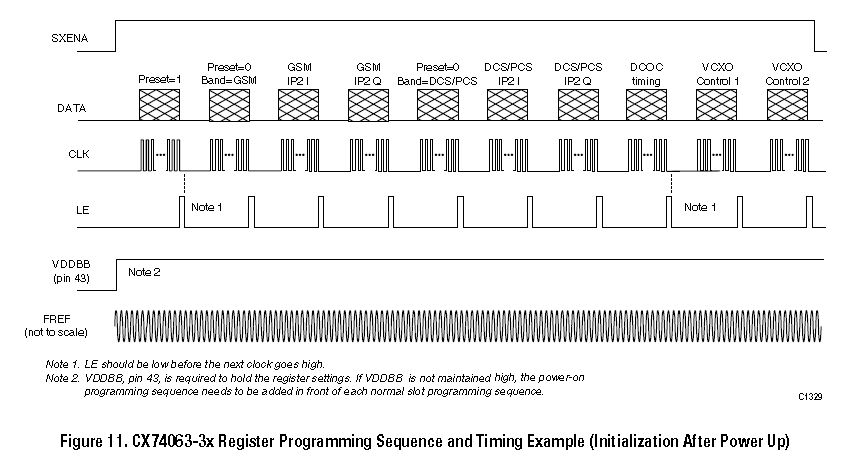

下面两幅图是关于配置寄存器的时序图，您和各位高手帮忙看一下，看有什么要提醒我的地方。
比如怎样判断程序有没有被写进射频芯片CX74063-3x，我是用SPI总线写的，芯片CX74063-3x没有回读寄存器的功能，所以怎么判断程序有没有被写进去很纠结。各位帮帮忙啊，跪拜啦。
如果没有用过这个型号的芯片的话，但用过Skyworks其他系列的芯片也可以，类似经验都可以参考。
如果没有用过这个型号的芯片的话，但用过Skyworks其他系列的芯片也可以，类似经验都可以参考。
估计LZ是在高校或者研究单位，而且并不是想用它来做产品。
如果是在企业里你老板让你这样做，显然他是外行。
这是10年前科胜讯时代的芯片，论坛里不会有人能够正面回答你的问题。
Data sheet里的信息是不够的，厂家保留了很多必要的技术细节。
如果会用频谱仪，可以尝试观察是否能让PLL锁定。
要是不知道怎么去做这一步，或者一直锁不住，趁早收手，去淘宝买一套现成的GSM模块。
如果能够完成这一步，应该也有自信去调通整个信号链路。当然不能奢望性能如何了。
另外，你可以尝试联系Skyworks看是否能得到一些帮助，比如资料，驱动程序，虽然希望比较渺茫。
Good Luck！
那看来只能我自己慢慢研究了，谢谢你拉。

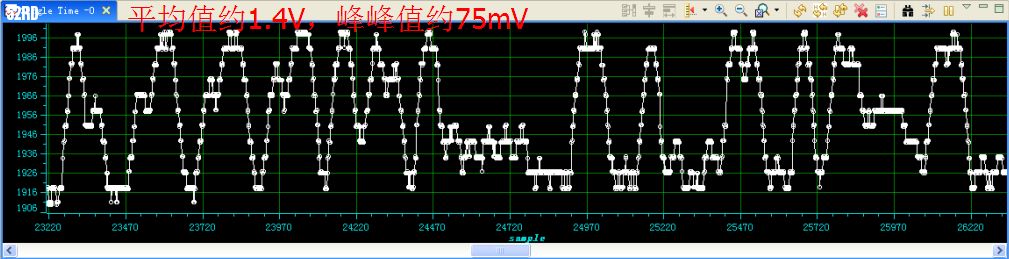

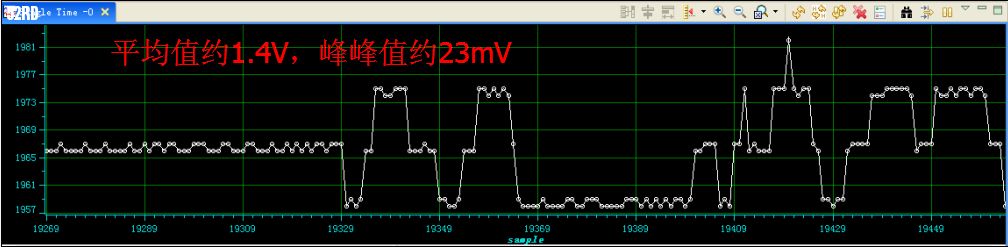

这是ADC采集到信号，你们看有没有啥问题。
我没有用过sky的，RDA 的用过，我们可以探讨下
可否参与你的调试?
好的，可以啊。这些天太忙，没时间上论坛。
能问一下，你调试的怎么样了?能否进行交流一下?
好的，非常欢迎。我现在调试的差不多了，已经能够采集到信号了。下面我简要说一下目前的状况。
1. 不过RF芯片还有一个gmc滤波器，我不知道这个滤波器是干啥用的。只要使能这个滤波器，那么AD采集到的信号就不正确（杂波），如
果不使能该滤波器，AD采集到的信号就是正确的。
但是RF芯片既然有这个滤波器，就说明该滤波器肯定是有用的，只是我暂时还不知道其用处。
2. 我是要采集基站的GSM信号，调试发现空中的信号功率时强时弱，导致我接收到的信号时好时坏。
能否通过调节RF芯片的寄存器尽可能使采集到的信号尽可能稳定些。这个跟那个gmc滤波器有关系吗，毕竟我至今还没弄懂gmc滤波器
是干嘛的啊。
3. 空中的信号功率肯定是时强时弱，如果通过RF芯片没法使AD采集信号稳定，那么有没有别的办法呢使信号稳定呢。起码得使DSP的AD
采集到较为稳定的信号吧，不然算法怎么分析呢。
所以有啥办法使AD采集到稳定的信号呢?这是目前最主要的问题。
以上问题，欢迎诸位献计献策。谢谢！

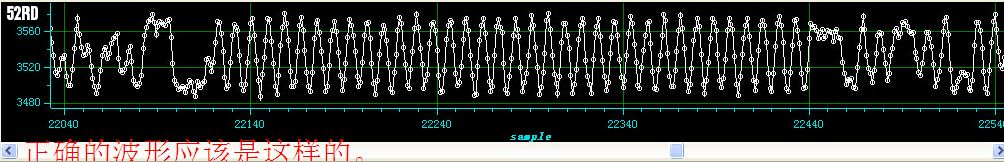

一般情况下AD会采集到下面这样的波形：

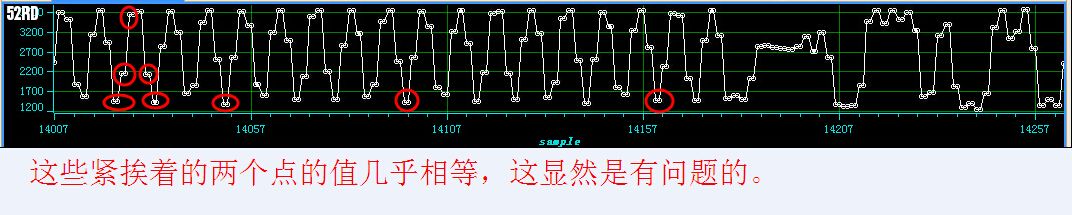

但是偶尔也会采集到下面这样的波形：
这幅图显然是有问题的，不知道这是硬件有问题，还是RF芯片配置不当导致这样的情况。
我们调试的出了一点问题，能否用QQ联系的，我的QQ号是710814291，这样聊更方便，谢谢！
对于手机信号时强时弱该如何设置，我认为，开始对收发机的寄存器中放大器采取默认设置，待信号进入收发机芯片，然后从基带信号输出，把它输入到fpga,然后在fpga中实现对信号大小的判断，对不同大小的信号，fpga将重新分别设置收发机芯片的寄存器中放大器的值（大信号，放大倍数小，小信号，放大倍数大），从而实现对于不同输入射频信号，在基带输出口有稳定大小信号的输出
不好意思哈，天天忙于调试、测试，好久没上论坛了，今天才看到的。
FPGA，这东西我暂时不会用，重新投板估计又会很耗时。
最重要的是：你说用FPGA来判断信号的大小，难道用现在板子上的DSP芯片就不能判断大小了吗?
（现在板子上的微处理器是DSP）
您好，这些天忙于调试测试，没时间上论坛，现在才看到。
我加不了你啊，你的QQ要求我输入你的姓名。
现在你再试试，应该可以了，呵呵
小编，你放暑假了?好久没看你登陆了
