天线开关切换
05-08

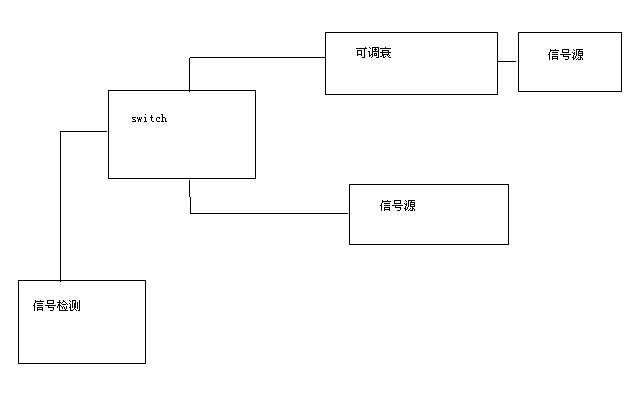

需要做一个天线开关切换实验,多条通路接一个switch,某一路信号减弱后开关需要切到另外信号较好一路,这个实验能做吗?目前的想法是用两个信号强度有差的信号源输入,信号较大的一路接一可调衰,当接收稳定后,将可调衰一路信号衰减到比另一路弱,再看switch逻辑是否变到相应的信号通路,这样的方法可行不呢,担心就是两路信号都是相同频率,会有互相干扰
设置个门限值,如果低于门限就切到另外一端,如果另外一端高就保持,另外一端更低就切回来。
至于保持时间,和切换门限需要你根据实际要求去优化了。 对于“干扰”,开关的隔离度注意下,应该可以实现。
问题是反馈信号在哪呢,怎么去向控制单元反馈;前面就一开关怎么能测试出来哪路信号强哪个弱呢。
switch那应该是耦合器+开关。不管开关切到哪路,都形成通路并通过耦合器反馈,检测到功率低于期望值就控制开关切换。
应该是再重新挨个切开关去检测每一路信号,根据ADC后的幅值判断信号大小
如果是只要一个比另一个大或一个比另一个小就去切换,这样的没多大实际意义,实际中两个信号幅度可能会随时变化,这样就会导致频繁切换。
这里只是一个模拟,只是担心实际应用中会出现这种情况
