手机中的RF switch是什么意思?它的功能和原理是什么呢?
请先看下基本的数字手机原理吧
测射频有线指标的地方。不插射频线,与前面的天线部分属于导通状态;插入射频线,与前面的天线部分属于开路状态。
去新人园地吧
是天线RX和tx的转换吧
学习了下
5楼对于是否插Pigtail对导通与开路的说话准确么?请教。
是RF TX、RX转换的地方
并且对手机不同频带都有很小的insert loss(<1.0dB)
学习了下
RF switch就是Connector
至于RF TX、RX转换的地方 这个叫ASM (Antenna Switch Module)

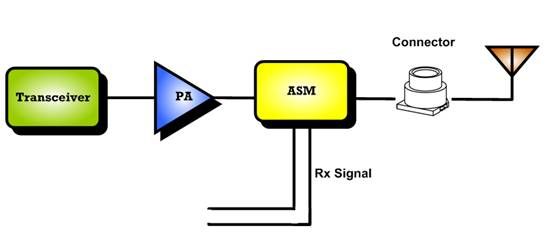

两者是不一样的 以Block Diagram而言 大概是这样
Connector之所以叫RF Switch 是因为它是一个切换开关,

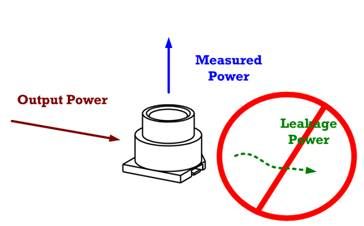

当RF Cable接上时,后方应呈现开路状态,不应该量得到发射功率,如下图 :
因此若后方路径量得到发射功率,表示Connector来料有问题。若没量到发射功率,表示Connector来料正常。
倘若Connector来料有问题 那么会有两个问题
一个是传导功率会偏低(因为有Leakage)
另一个是阻抗会跑掉

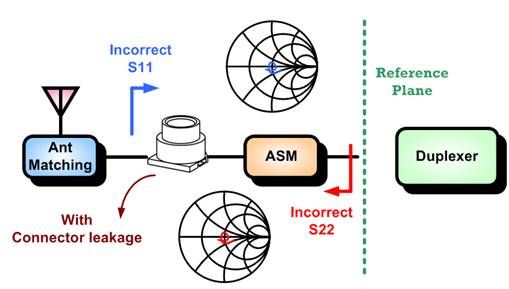

理论上当Connector端接上RF Cable时,此即为最佳的Reference Plane。
但若Connector有leakage,此时当Connector端接上RF Cable时,其Connector后方并无Reference Plane,
亦即天线的匹配电路,也包含在量到的阻抗内,
换句话说,此时量到的阻抗是不准的。
因此为避免该情况,在作Matching时
建议将Connector拔掉,以确保阻抗量测的正确性。
除此之外 若Connector有leakage,会导致PA的Load-pull跑掉
以至于工厂在作板端测试时 其不良率飙高 许多Tx测项都Fail
因此需特别注意

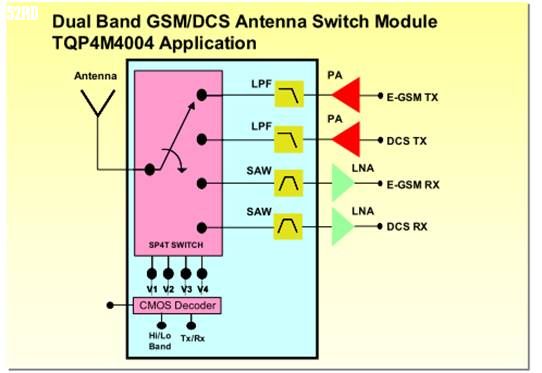

至于 ASM 内部架构大概是这样
至于其他详细原理 以及注意事项 可参照
在此就不赘述
不错,讲解很详细,
