关于网上手机辐射文章的感想

最近，看到网上有一篇关于测试手机辐射的文章，
文章中有很多误导用户的观点：
从手机的角度来说，有两种辐射，一种是远场辐射参数TRP,衡量无线通讯的能力，相对来说其值较大为好（和用户通常说的“信号好”相关），如果TRP太小会影响用户的体验。另一种是近场辐射参数SAR,它表征人体吸收电磁波的能量大小，如果人体吸收过量的电磁波有可能伤害身体。因此SAR值因该是较小为好。该篇文章的测量值结果没有说清是在测试哪种辐射，会让人有误解。不知道他测的数值是较大好，还是是较小好。其实TRP和SAR这两种辐射测试都是工信部入网要求的测试，小米MI-1手机都是以较好指标通过的。下面我们具体来看看这两项参数及应该的测量方法。
1. TRP和SAR定义
TRP
. 总辐射功率：Total Radiated Power；
. 通过对整个辐射球面的发射功率（包括垂直偏振和水平偏振）进行面积分并取平均得到；
. 它反映手机整机的发射功率情况，跟手机在传导情况下的发射功率和天线辐射性能有关。
SAR
. SAR： SAR的英文全称为Specific Absorption Rate，中文一般称为电磁波吸收比值或比吸收率。
. 给定密度（r）的体积微元（dV）内质量微元（dm）所吸收（消散）的能量微元（dW）对时间的微分值就是SAR：

? 它反映了手机对人体辐射后，人体吸收了多少电磁波能量。对人体有害的是被身体吸收的电磁波能量。其单位是W/kg或mw/g。注意不是每立方厘米吸收多少毫瓦而是每克身体组织吸收了多少毫瓦。因为人的脑浆，肌肉，血液，骨骼的密度是不一样的，用每立方厘米来衡量不准确。
2. TRP和SAR测试的目的和意义
2.1 TRP测试的目的和意义
. 天线和TRP性能是终端整机质量的重要标志；
. 自2010年始, 国内外发生了多次”天线门”事件, 使得消费者对于终端天线性能的关注达到了前所未有的高度,我国CCSA标准领先全球推出了人手模型下的测试方法及限值要求;
. 中国处于3G建设的前期, 终端天线性能的提升将大大降低运营商的布网成本, 据中国移动统计, 在入网实施TD-SCDMA的强制性测试后, 随着终端天线性能的提升, 其布网成本节省了约24%;
. 据中国移动的实际应用数据分析,天线TRP性能提升3dB, 会将终端的掉话率由标准的50次提升到30次, 网络边缘的数据下载速率提升超过50%, 将显著的提升用户的使用体验, 减少用户的投诉
2.2 SAR测试的目的和意义
. 手机的电磁辐射问题一直是公众密切关注的问题，但往往人们会把电磁通讯的能量和被人体吸收的电磁能量混淆。
. 电磁波辐射到人体的电磁能量最终会分解为二大部分，反射（散射）的部分和被人体吸收的部分（和人体液有很大关系）。SAR是测量被人体吸收的电磁能量，因为只有这部分是对人体有害的。
. 标准制订松了不能有效的保护人民群众的健康， 标准制订严了又会限制无线通讯的发展。
3. 手机测试设备
手机TRP和SAR测试需要专门的测试设备，价格多在几百万人民币以上。

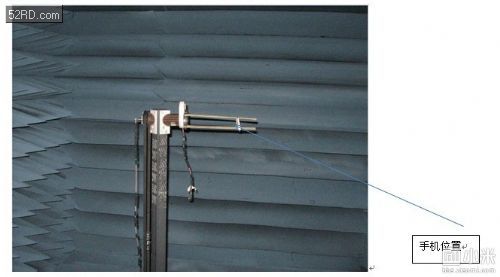

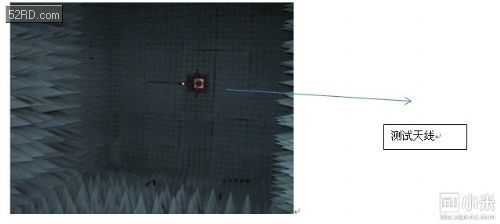

3.1 TRP测试暗室：微波暗室

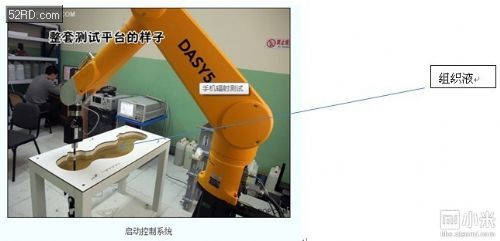

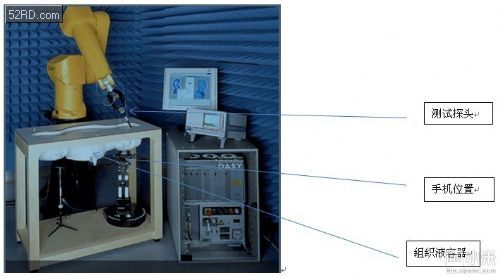

3.2 SAR测试设备：

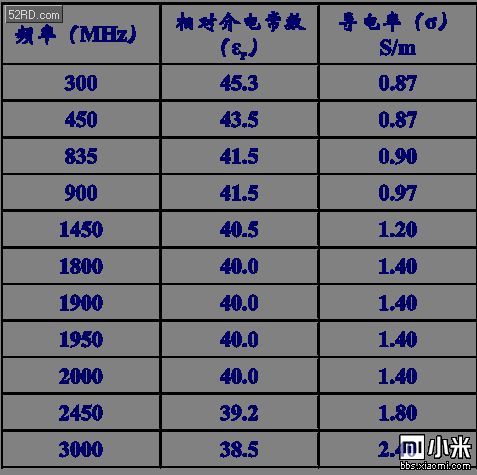

3.3 SAR测试需要有模拟人体模型和人体组织液。人体组织液用来模拟人体的组织，有着严格的要求和配方.

4. 测试方法
4.1 TRP测试：
远场天线测试场中，发射和接收天线分别位于对方的远场处，远场是指物理距离大于大于电磁波波长（GSM900的波长是33厘米）。两者通常在自由空间里隔得足够远以模拟想要的工作环境。手机和测试天线在各个角度进行垂直偏振和水平偏振的测量并做矢量叠加，最后对空间进行球面积分得到手机辐射的TRP。
4.2 SAR测试：
手机在最大功率发射时，机械臂的探头伸入模拟人体组织液里，测量收集组织液吸收的电磁波的能量，并在单位组织1g（或10g）里做平均。
5. SAR手机测试标准
. SAR: 国际上的限值标准有分歧
. 欧洲：10g平均2.0W/kg
. 北美：1g平均1.6W/kg
6. 小米手机测试结果
. SAR： 1g平均低于0.8W/kg，远低于国内外标准。
那篇文章里测量的既不是TRP也不是SAR. 测试环境没有对人体组织模拟以及人体液，显然不是在测量人体吸收的电磁能量，所以不是SAR。他那测到的瞬间辐射能量，在实际运用中是手机辐射到基站的能量和辐射到人体内能量的总和。因为他在做对于自由空间的测量，混杂了看似TRP的东西。若他测的是TRP，应该所测的值较大才好。但是他没有对空间各个点及垂直和水平偏振能量进行积分，所以也不是TRP。需要指出的是：这样的电磁场测量本身是没有意义的。我们知道天线辐射是有空间方向性的，而各个手机的天线设计不一样，一个手机的最大辐射点，有可能是另一个手机的最小辐射点，某个点最大值或最小值不能说明天线的性能，只有对空间进行矢量叠加和球面积分，得到TRP以后才有意义。所以测量某一点的电磁场的某一个偏振值来比较几个手机是没有意义的。
误导用户的文章引用如下：
“手机辐射测试
手机使用过程中产生会产生辐射是不可避免的问题，但是手机厂商“国际”品质的表现往往表现在细节上面，比如对手机辐射的控制。一般来讲，手机辐射值最大的是在手机开机搜索信号时、手机接通电话时、通话挂机等几个关键点。通过对比测试我们来看这三款手机的信号辐射情况。
我们本次使用的电磁辐射测试工具是电磁辐射检测仪TES-1393。这是一款三轴记录器型电磁波测试仪电磁场测试仪(高斯计)。
在自然环境下的微波辐射值约为零点几mG，由于室内存在各种电器，一般为一点几，本次测试环境中的辐射值为1.3mG左右。

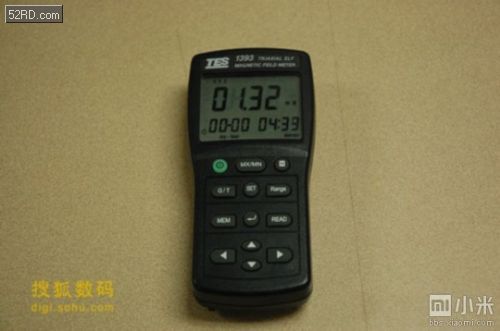

辐射测试仪

　　通常一款待机状态下的手机辐射值并不是很大，但是在来电时会有一个峰值；下面来看三款手机的辐射表现。

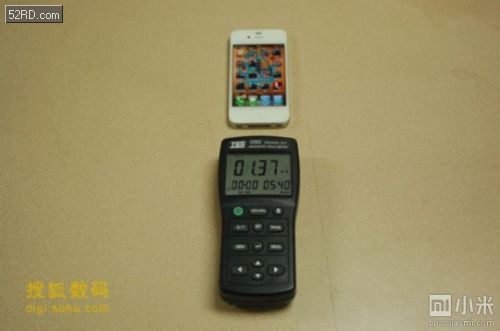

待机状态的iPhone信号辐射并没有多大
　　小米手机：峰值高、跳跃期长

　　小米手机在开机搜寻信号的时候，会出现一个较高的峰值，超过1000mG，同时他还有另一个特点是数值跳跃到趋于稳定的时间较长，图中所示的这两个画面相隔了1分10秒。

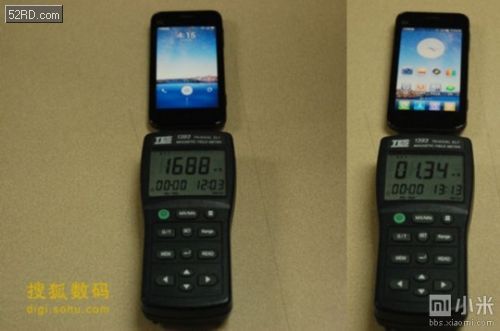

　　开机搜索信号辐射值放大

　　在来电的瞬间，手机辐射值会达到一个峰值，有时候会接近4000mG左右。

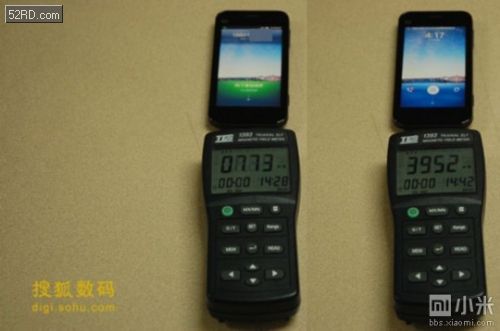

来电时达到峰值

　　小米手机在通话过程中的波动较大，数值从数百到2~3千不等，在挂断的时候会有另一个峰值出现。”

不得不感叹小米营销的强大和无所不用其极啊。

小米的托都有技术托了。

学习下，谢谢！

这个可不是自带干粮。小米的硬件老大写的吧。在moto时做到scientist title了

不管是不是营销，都是学习贴啊！

呵呵, 学习了。

不错，学习了
