关于gsm手机的接收灵敏度

05-08
我们测gsm手机灵敏度是看ber在2.4%的时候得接收电平值即是它的灵敏度,我想问一下,在这个要求下的信噪比是多少呢?根据理论计算和实际的测试,我觉得在6dB和7dB之间,大家觉得正确么?

期待ing

没有很看懂小编的问题。
我原先的理解是:对于接收链路,在AD之后,信号的信躁比在9dB的时候,BER在0.1%。
那么当BER是2.4%的时候,此时在AD后,S/N为多少呢?
哪位高手能帮个忙?
我估摸着这时候的S/N大约为7左右。
但是我知道我说的这个S/N不是小编问的东西。
对于RX chain budget来说,
下面的公式供参考:
200KHz KTB(298) + GSM SNR(9dB) + RX (NF)=Sensitivity
供参考。

同意楼上的!

对,小编说的意思就是我想表达的意思,没有说清楚,不好意思啦!

这也是我一直想知道的问题。另外请问小编的实际测试是怎样进行的?怎么测信噪比的?

噪声功率:10log PN/1mw=-121dbm
PN=K*T*B
GSM使用=-121+1+2+2+9=-107
前端损耗约1,收发隔离约2,接受机约2,基带门限约9
不对之处大家多多指教

谁做过FM微带天线

灵敏度=-174+10log(BW)+s/n+NF=-174+10log(200000)+9+3=-109

手机基带能解调出来的门限信噪比一般是9db

以GSM要求的灵敏度 -102 dBm为例,其SNR至少需9 dB,BER不得超过2.44%,
然而现今GSM接收器,如高通的RTR6285A与WTR1605L,
在Cell Power为 -102 dBm时,其SNR都大于最低要求的9 dB,
换句话说,当SNR为最低要求的9 dB时,

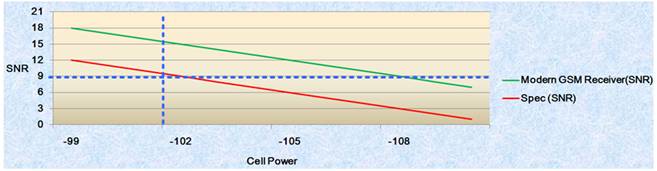

其灵敏度至少都能有 -108 dBm的水平,如下图 :


而当Cell Power为 -102 dBm时,此时推算出来的Noise Figure,不得超过10 dB,
当然由于现今GSM接收器,其Noise Figure都可做到比10 dB小,

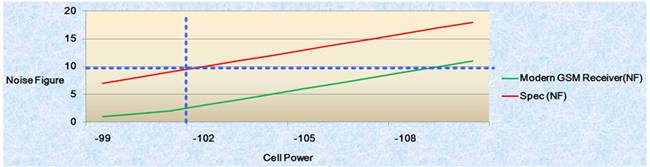

故灵敏度都不只 -102 dBm,至少都能有 -108 dBm的水平,如下图 :



你好:
请教下,在RX端的电路中,由于在电路中的开关、SAW等器件的存在插损,使用校准序列校准的时候是把这些插损进行补偿吗?谢谢!

MTK平台的校准 我不太清楚
但若高通平台
Insertion Loss是补不回来的
Rx校准的目的 主要是让Cell Power跟RSSI能一致
以及去除DC Offset 提升线性度
换言之 Rx校准无法提升灵敏度

下式是Noise Figure的公式 :


从天线到LNA输入端,包含ASM、SAW Filter、以及接收路径走线,
这三者的Loss总和,对于接收机整体的Noise Figure,有最大影响。
若Loss总和为3 dB,那么整体的Noise Figure 就是硬生生增加3 dB
所以调匹配 就是为了降低Mismatch Loss

原则上须在LNA输入端,添加SAW Filter,避免带外噪声劣化接收机整体性能。

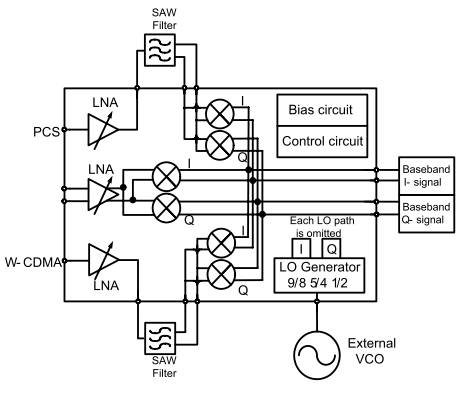

但有些接收机,其SAW Filter会摆放在LNA与Mixer之间,如下图:


上图的PCS与WCDMA,之所以将SAW Filter摆放在LNA之后,主要也是为了Noise Figure考虑,
假设SAW Filter的Insertion Loss为1 dB,LNA的Gain为 10 dB,
若将SAW Filter摆放在LNA之前,则接收机整体的Noise Figure,便是直接增加1 dB,
但若放在LNA之后,则接收机整体的Noise Figure,只增加了1/10 = 0.1 dB。
倘若校准可以补偿LNA输入端的Loss 那就不需要做匹配
也不需要特地将SAW Filter会摆放在LNA与Mixer之间


至于DC Offset 主要是因为高通采零中频架构
RF会直接降频为DC的基频讯号
若因为LNA跟Mixer的非线性效应 产生的DC Offset
或是IIP2不够 产生近乎DC的IMD2
或是因为Mixer Isolation不够 导致Self-Mixing 进而产生的DC Offset
会直接干扰降频后的讯号 导致解调失败
同时又因为DC Offset 跟降频后的讯号 在频率轴上
都会座落在频率为零之处


因此很难滤除 所以最常见的方式,还是靠后端的DSP,透过校准算法,
在后端DSP单位,将DC Offset有效抑制下来。

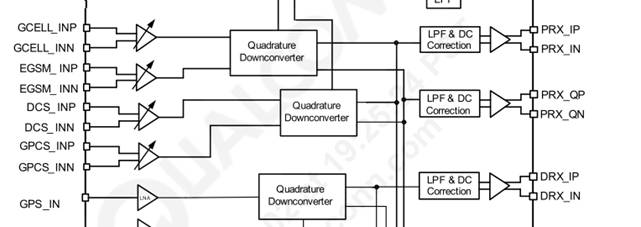

以高通的RTR6285A为例,其接收机后端,便内建了DC Offset的校正机制。


校正完后,其DC Offset确实下降许多。


由于DC Offset会使后端电路的线性度下降,

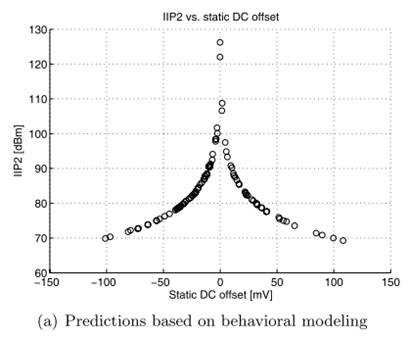

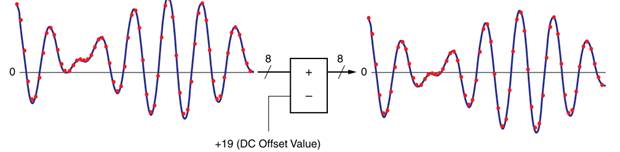

因此透过DC Offset的抑制,连带也提升了线性度,如下图 :


当然线性度提升 其AM Suppression, Blocking, Maximum input Level
就更不容易Fail
其他详细原理 可参照


在此就不赘述

现在GSM算法越来越好,解调门限已经从9dB提升到5dB左右了。

非常感谢,得慢慢消化。谢谢!

讲解的真好!

顶小编,讲解的不错
