Conducted Sensitivity problem

MS conducted sensitivity not good enough.
--> GSM900 average is -106.5dBm
--> DCS1800 average is -107.6dBm
--> PCS1900 average is -107.4dBm
The RF platform is fixed, that can not be changed. So how should I do?
Thanks

哈，是不是RITA,我用这个芯片和你的一样我看他们的spec好像只能做到这样

你把你们用的平台说一下吧，看能不能帮你

lo 的相噪有多少?

外部能做的 就是调Matching
把Mismatch Loss再更降低
若能改版 那就是挖空 把线宽加宽
藉此降低Insertion Loss跟寄生电容
当然若能改Placement 便可减短线长 进一步减少Insertion Loss
因为GSM900的灵敏度比DCS 1800/PCS 1900还烂
所以原则上跟寄生电容的关系不大
我认为应该是Low Band走线的Insertion Loss可能较大

另外跟平台也有关联 假设若牵扯到LO
那就是检查一下LO跟PLL的电源
VDD_RF1_P_HB_LO
VDD_RF1_P_HMB_LO
VDD_RF1_P_PLL
VDD_RF2_P_VCO

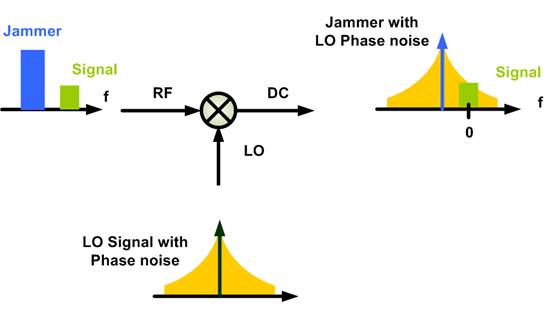

如下图
因为解调时，若外来噪声会与接收端的LO产生交互混波，导致灵敏度变差
而交互混波的危害程度 跟LO的phase Noise有关
所以4楼大侠才问你lo 的相噪有多少



因此可以检查前述电源的稳压好不好 ? 滤波够不够 ?
若电路上这些电源 有加decoupling跟bypass电容
可以先拔掉 看灵敏度有无更恶化
假设没有 那表示灵敏度的烂 跟LO无太大关联
假设有 那就是要微调decoupling跟bypass电容的值了
