帮忙看看这种PDM-QPSK的星座图

双倍采样，为什么有时候会出现图上这种状况，有两个环，最后处理后的星座点明显也是两个环组成的。
数据是在光纤背对背的情况下通过ADC采样得到的，经过matlab离线处理得到的结果，算法主要是归一化、gardner、CMA、相位恢复。如果采样点是中间一坨，外部一个环，都还能很好的恢复出来。有哪位前辈对这个比较了解吗？求指点~

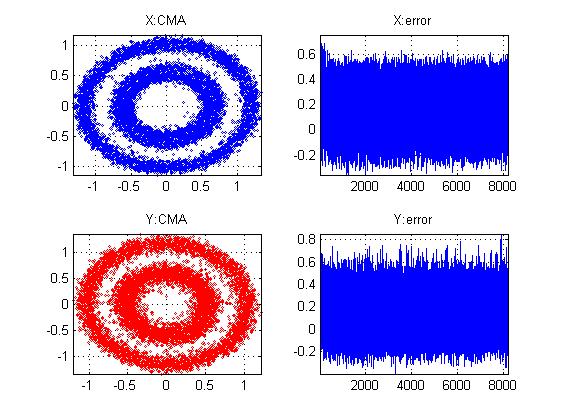

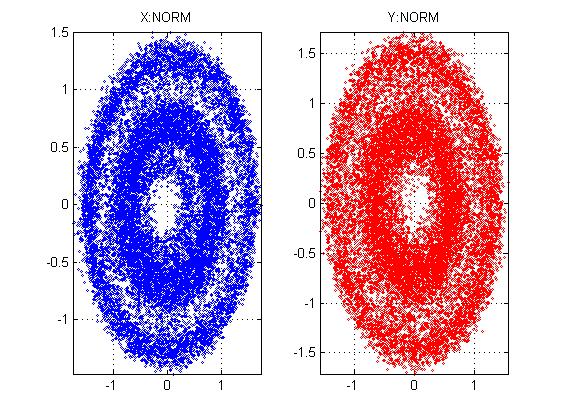

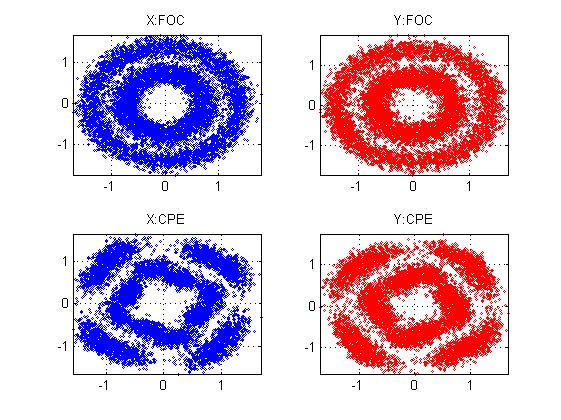

图一时归一化，图三是CMA，图二是相位恢复后的结果。多谢了~

有残余频偏？

没空看，你先自己做一段数据价格频偏看看你的系统是否有问题

你好，这是选的一组很差的数据
大部分的采样尝试，得到的数据最后虽然是两个圈，但是最终相位恢复后的点在星座图上还是比较集中的四点的，但是还是看的出来是“两层”。
另外：在单偏振下，恢复的结果非常好；采样时钟的频偏应该在gardner算法的跟踪范围之内。
多谢指教~

你好，这是选的一组很差的数据
大部分的采样尝试，得到的数据最后虽然是两个圈，但是最终相位恢复后的点在星座图上还是比较集中的四点的，但是还是看的出来是“两层”。
另外：在单偏振下，恢复的结果非常好；采样时钟的频偏应该在gardner算法的跟踪范围之内。
多谢指教~

没搞过光纤，你说的缩写术语好多不懂。
两圈就是幅度有两种。
如果能用搞无线的人熟悉的方式描述，可能冒出来的人更多？

PDM是什么，你这是两个源分别独立的传了两个星座图套在了一块嘛

多谢恢复，这个事光的偏振复用的QPSK调制，相当于电里面的极化？
两圈幅度有两种，问题是：单偏振的时候不会出现这种情况；没对光的振幅进行调制。

多谢恢复，这个事光的偏振复用的QPSK调制，相当于电里面的极化？PDM = 偏振复用调制
两圈幅度有两种，问题是：单偏振的时候不会出现这种情况；没对光的振幅进行调制。
而且是对一个通道的信号进行采样得到的啊，不是两个星座图的叠加。

两圈会不会是两种极化分量幅度不同？
单一极化分量时只有一种幅度，所以不出现？
瞎猜的。

相当于一个MISO系统?

突然想起几年前还在做基带时，拜读jxj大哥的毕设和受指点的经历

看来你现在不做基带了？

是啊，没机会做了

可以理解为极化分集发送

你这肯定是双极化的东西过采样接收了.

你好，离线的MATLAB代码可以发给我参考一下吗？非常感谢！我的邮箱是493673267@qq.com
