关于切换谱产生的理论分析问题，请教。
一般的解释就是时间上的功率变化，会带来频率上面的扩展。具体怎么理解却一直没有搞清楚。
偶尔看到付利叶变换的一些东西，提出来找大家帮忙。

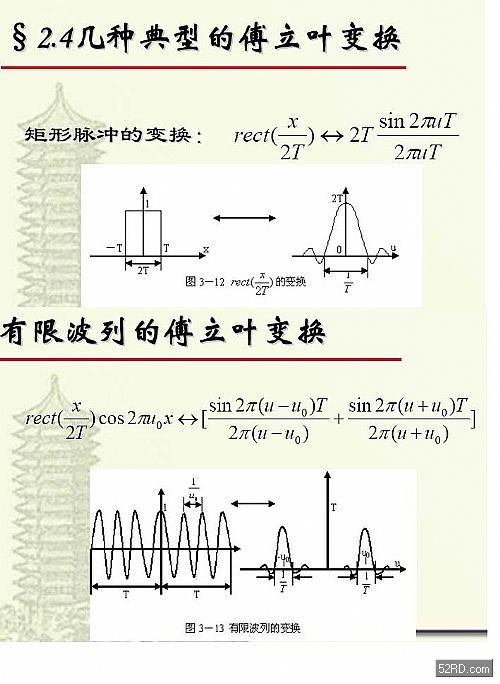

请参考参考附件。是关于矩形脉冲和有限波列的付利叶变换。
我假想了这样的情况，如果Vramp是一个矩形的信号，
PA输入信号是一个+/-66.7KHz的，载波为900MHz的调频信号，
那么产生的切换谱信号是不是以载波900MHz为中心的n*66.7KHz频率上的的一系列的频谱扩展?
基本功不扎实，有不对的地方大家一起讨论指正。
谢谢！
关于切换谱产生的理论分析问题，请教。
我也不懂希望各位高手们赐教啊！
俺不是高手，只是表达一下意见：
1.频谱的扩展是由于功率（电平）的变化引起的，且变化越陡峭，频谱扩展越宽，主频的功率越小，功率在频谱上三的越开。如果功率变化不是周期性的，扩展的频谱是连续谱(周期性变化由于高低电平抵消，形成离散谱）。手机的功率开关形成的应该是连续谱，该扩展谱被分别调制在调频信号上，由于叠加作用，我们看到的是以载波为中心的连续频谱扩展(仪器上显示的是以一定的带宽测量的功率值)。所以手机基带输出到PA的Vramp上升沿和下降沿都是缓慢变化的，且可以调整其坡度的，通过调整Vramp的上升下降沿可以改变开关频谱
请高手指正。
是不是可以这样理解：我们所需要的信号为Fg而基带给过来的控制信号为Fk，在PA的非线性器件中两者发生关系，PA的输出为Fk对Fg的条幅信号Fk*Fg，而Fk为一频率为f的方波，那么它的频谱就是f、2f、3f......，根据调幅的频谱展宽原理，这样就在Fg两边对基波进行展宽，如果我们把此方波上升下降变平坦，这样就由远及近降低了各次谐波的幅度，也就改善了开关普。
愚见，请指正。
一头雾水，对信号一点不懂惭愧啊。
个人的观点：对错希望大家讨论，
时域变化的信号会在频域产生频谱，但是PA不是一直在工作，可以看成时域的离散信号，所以在频域上产生的是连续频谱，只是我们看到的只是主频400K 600K。的频谱，因为只有这些频点是会影响相临信道通信的。
还有小编对Vramp的理解是不是有些偏差，无论Vramp长成什么样子，都有开关谱存在，只是Vramp的波形决定了PVT的波形，从而决定了开关谱的大小。
开关谱的产生只要抓住PA输出功率的频率来看就可以。
各位都是高手！
我觉得开关谱主要是由ramp的上升下降引起的，但我的理解是：
ramp的上升和下降就相当于让PA的工作状态变化比较剧烈，从而引起开关谱的出现。并不是ramp从时域上到频域上的傅立叶变换，即使是傅立叶变化，变换出来的也是214Hz，也就是引起喇叭什么的出问题的TDD noise。
也就是说开关谱只是在ramp爬升的这点时间内功放在输出端表现出来的频谱图。调制谱是ramp比较平稳时功放输出端的频谱图。
有个提醒，开关谱其实是包含调制谱的，因为测开关谱的时候，频谱仪抓频谱的时间窗口包含了整个burst周期，而测调制谱的时候，频谱仪抓的只是burst中间比较平稳的那段时间。
水平不高，说的比较混乱，欢迎大家讨论。可以详细看一下附件中的图。
我的图呢?
说得好，
关于切换普，调制普，还有一个影响因素，VCO输出信号是否干净…………
LZ的公式与图例都是基于，载频是一个单一频点信号，其实就是一个在频域上的一个脉冲信号（符号打不出来）…………
但是实际情况中，我们接触到的VCO信号都是或多或少有其它的频谱成分，那么我们实际接触到的切换谱或是调制谱，都是VCO输出的信号，在频域上卷积于后面的系统参数。不知道这样的理解是否有问题?
前段时间接触一个项目，切换谱在+/—600KHZ出问题，实际就是Tranceiver的VCO供电退耦不好导致………………
再问，调制谱的系统参数又是怎样的?只记得，GMSK，高斯最小相移编码，和这个有关，但是不知道具体的公式，哪位大大帮忙解惑?
想把这个帖子翻出来再讨论一下，其实小编的假设是错的；实际测到的Vramp信号是个类似PDM信号的信号，这个信号的频域特征和时频特征需要分开讨论的！
