环路滤波计算中的量纲问题请教
12-10

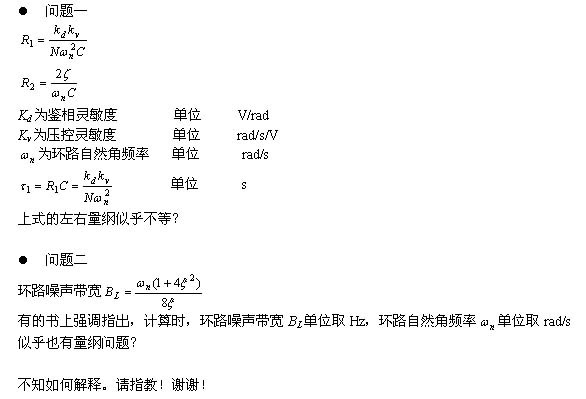

关于比例积分滤波器的二阶环环路滤波计算中的量纲问题,请指教!
你取一样就行了,比如你取参考频率100M,那么环路带宽要小于5MHz,对应的角速度量就是2*pi*5M。还有如果是CP结构的PLL,那VCO增益用Hz/v的话,PFD的增益就别再除2*pi了,总之你计算的时候清楚每个量的量纲就是了
