请高手帮看看这个QPSK星座图是什么原因导致的
什么系统的,是OFDM的吗?还是传统调制,如果是传统调制,我觉得是定时同步算法好像有点问题
功放做过数字预失真吗?
是用8mbps的qpsk信号测试射频发射通道才会出现,速率低的qpsk信号是没有这个问题。跟算法没有任何关系,测试用的信号是标准信号源产生。
后来了解到,此类星座图应该是delay distortion导致的isi。也就是射频通道上存在了delay distortion。
分析了up_miser+rf_filter,发现当rf_filter输出端不匹配时就会出现这个问题。
个人觉得应该是不匹配导致信号发射回了mixer,进而导致该问题,具体原理还是没有想清楚。
IQ imbalance的星座图不是这个样子的
功放的非线性不是这个样子,而且测试时进行了功率回退,结果是一样的
个人觉得,射频收发链路上,放大器进行级联时,其之间的不匹配会导致gain损失,但不会导致严重的delay distortion,因为每一级放大器存在isolation,将反射信号衰减了。级联越多,isolation越大。
但是,滤波器和放大器进行级联时应该要小心匹配,这不仅仅是损失gain的问题,还会产生一定的delay distortion。
delay distortion对速率比较低的MPSK调制信号影响较小,但速率高后这个问题就会表现出来。
感觉,要实现符号速率为4mbps以上的MPSK信号,一定要小心这个问题。
你射频用了几级放大器?像LTE这种宽带信号,也没有这种问题呀。
delay distortion?
短接电缆,貌似不应该有这个问题,还没有到空中。
粗浅意见,不一定对
LTE下行采用的是多载波ofdm,只是采用了qpsk映射,由于每个qpsk符号速率很低,及时是有这个问题也是看不见的。
LTE上行采用的是单载波16qam(不确定),符号速率不高的话也是看不到的。
到了空中的话,就是多径问题了,所以接收端肯定需要一个均衡器来处理各种原因导致的isi问题。
还没有到空中,在板子上的不匹配就会产生这个问题,而且是要在滤波器和放大器之间。
如果是放大器之间,即使电路不匹配这个问题应该也不会产生
你说的这个现象一般称为回波干扰——指标一般用回波损耗。
但我很奇怪你的阻抗匹配有这么差吗?按我以前在QPSK的数字微波系统上的经验,回波损耗差到13dB都不会出现这种现象。另外,你的功率要多大?这么需要多级级联,现在的管子应该用不了几级的。还有你的功放和滤波器不在网络分析仪上扫一扫就串在一起了?
你不会是功放和滤波器在一个板子上吧?
lz请问下你用的pulse shaping filter是啥?为啥IQ路径看起来混成那么大一坨,跟sinc做pulse一样的比较像,但是sinc只是教科书上的例子没实际系统用吧

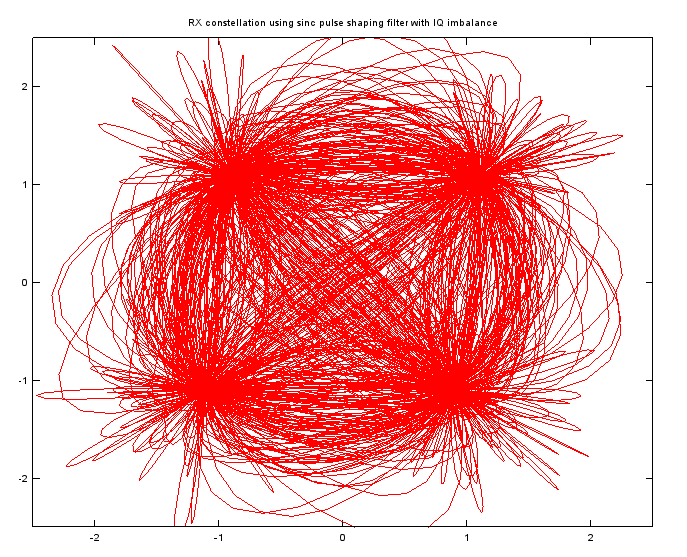

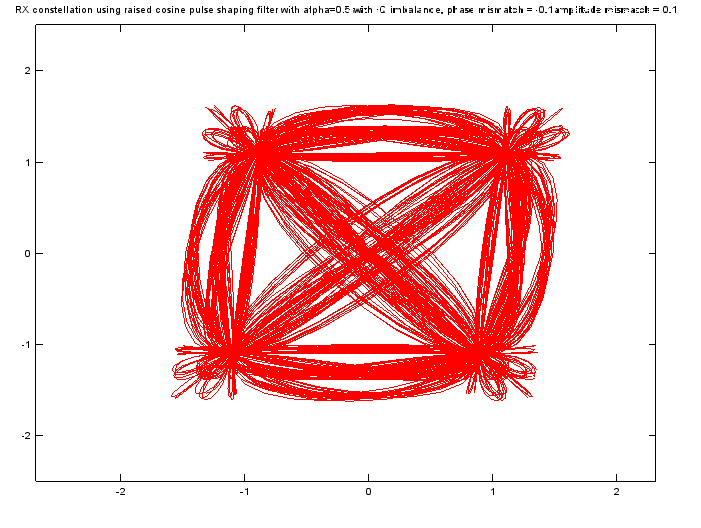

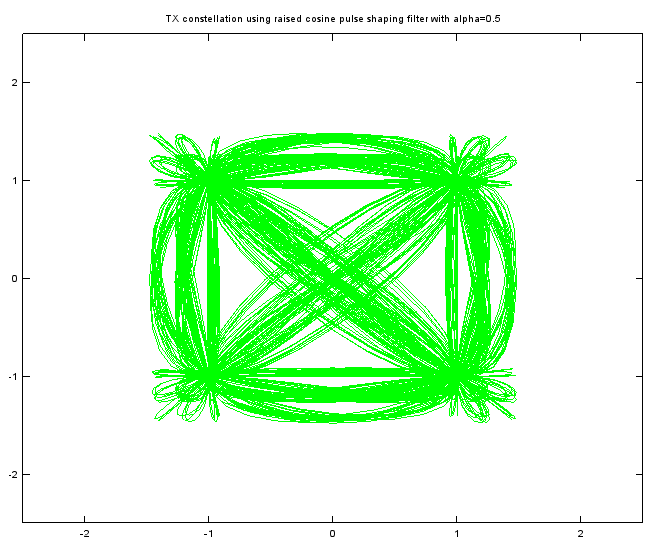

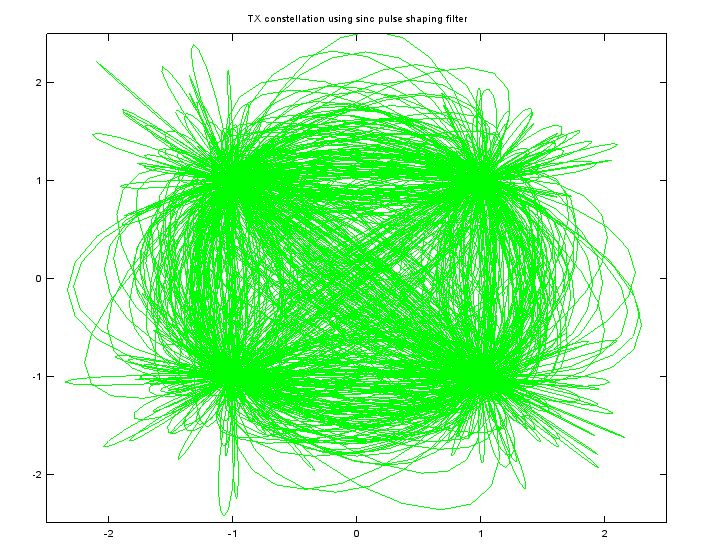

随便仿了下,红色带IQ imbalance,前两个是sinc pulse,后两个是0.5参数的升余弦
我不是说非线性搞成这个样子,而是说做了数字预失真的话,算法有可能搞成你这个样子。
