搞定LTE Scanner的TDD以及LNB模式,rtl-sdr电视棒扫描小区MIB

(我的博客被新浪粗暴关闭了，所有博文已经迁移至：http://sdr-x.github.io/ )
(关于一些基本的软件无线电概念，Linux操作，代码库git操作，以及软件包安装（apt-get）等，参见：http://t.cn/R7Q4jEu  )
新博文链接  http://t.cn/R7oxmGD
首先关于LTE频率，网上都有，比如这里：http://labs.chinamobile.com/news/101634_p2
简单总结就是：
-------TD-LTE：
中国移动 1880-1900MHz、2320-2370MHz、2575-2635MHz
中国联通 2300-2320MHz、2555-2575MHz
中国电信 2370-2390MHz、2635-2655MHz
-------FDD LTE：
中国移动 无
中国联通 1955-1980MHz（上行）/ 2145-2170MHz（下行）
中国电信 1755-1785MHZ（上行）/ 1850-1880MHz（下行）

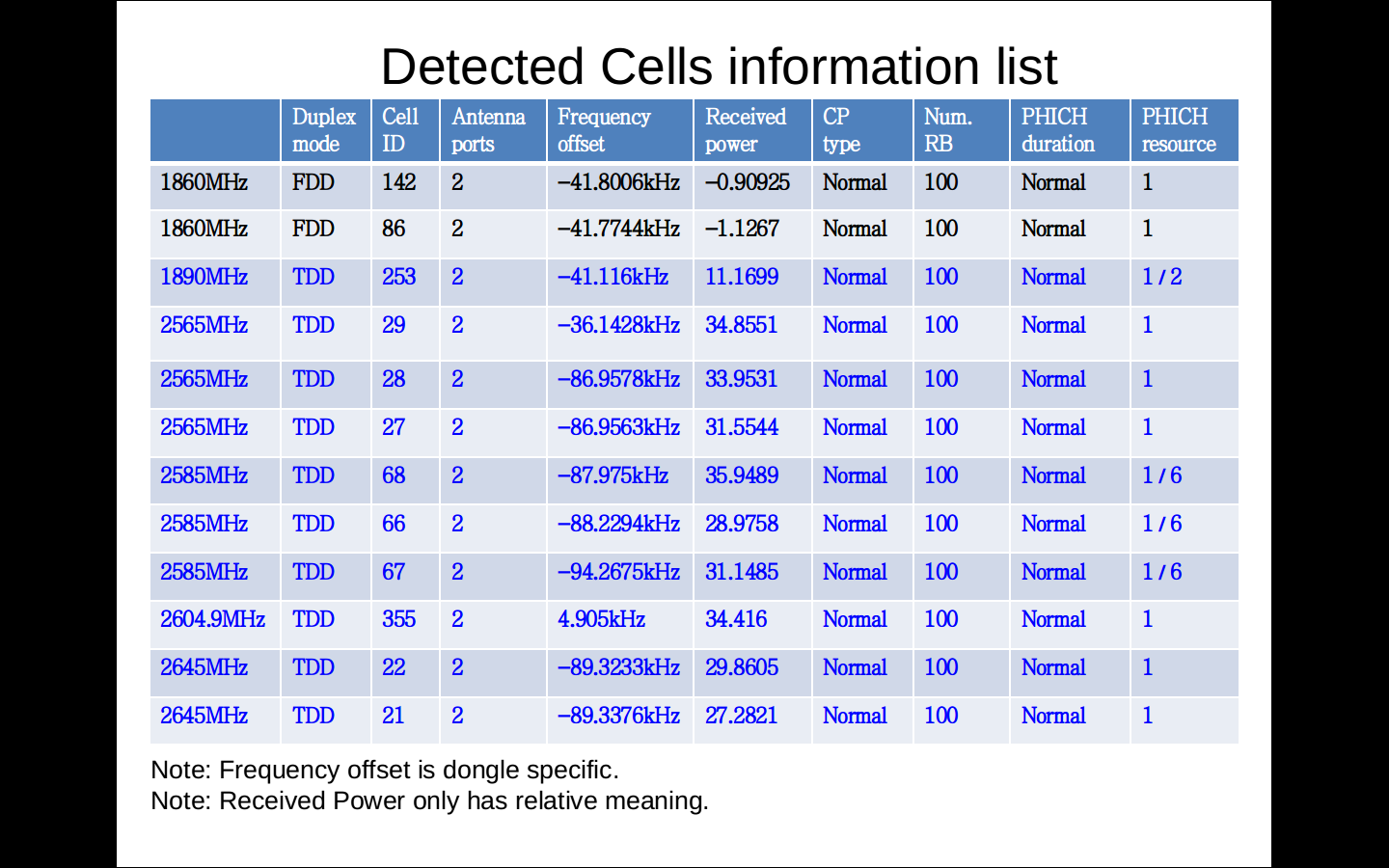

最近终于搞定TD-LTE解调（原软件只支持FDDLTE），在立水桥和雍和宫室内粗扫了一下，扫到12个LTE小区信息，其中两个为电信的FDDLTE，其余全是三家的TD-LTE信号，见附表。可以确认之前扫到的20MHz的频谱的确都是LTE的。

细说一下：

前段时间这个帖子：
http://www.newsmth.net/nForum/#!article/Radio/48765
以及这个用MMDS-LNB把电视棒扩展到2500~2700MHz的帖子：
http://www.newsmth.net/nForum/#!article/Radio/49167
主要是频谱扫描，扫描到1860,1880，2565, 2585, 2605, 2645MHz中心频率有疑似20MHz带宽LTE频谱，但仅成功解调1860的电信FDD-LTE的小区MIB信息。

原因是这个LTE-Cell-Scanner仅支持FDD模式：
https://github.com/Evrytania/LTE-Cell-Scanner

鉴于TD-LTE和FDD的LTE差别有限，于是我给上面的软件加入了TDD支持，链接如下：
https://github.com/JiaoXianjun/LTE-Cell-Scanner
（有些朋友说github下载比较慢，增加一个网盘链接：
http://pan.baidu.com/s/1kTLoX07
但这个不会及时更新，所以最新的还是需要访问github。因为里面有大量空中抓取的测试信号，所以初次clone较慢，之后增量pull就会比较快了。）

终于能解调1890的中国移动的TD-LTE了。

但是对于用了MMDS-LNB的2500~2700MHz信号还是不能解调。因为LTE-Cell-Scanner的算法中假设了载波频偏和采样频偏有严格的解析关系，即下变频本振和A/D采样钟同源（电视棒本身的确如此），但用了外置的MMDS-LNB之后，这个解析关系就不存在了，因为外置LNB本振和电视棒不相干。

于是我写了一个前置的采样频偏补偿模块，先于原来的LTE-Cell-Scanner程序调用，并且简单的把原来的程序改为仅对付载波频偏（使它认为无采样频偏，因为前面补偿过了），于是也能检测2500~2700MHz里的LTE信号了。代码在此：
https://github.com/JiaoXianjun/rtl-sdr-LTE

做了一个简单的视频：
youku： http://v.youku.com/v_show/id_XNjc1MjIzMDEy.html
youtube：http://www.youtube.com/watch?v=4zRLgxzn4Pc
新浪视频直接给我审核不通过。。。。

顶！

顶！
回头看下扫频是怎么做的，呵呵。

这个MMDS-LNB，还有电视棒本振的时钟偏差大概多少个ppm呀？

个体差异较大
我看到的20~130PPM不等吧.

rtl-sdr有很多扫频软件，但我还是用matlab自己写了一个。
你看我最后一个链接里的扫频脚本，很简单。

呃。。看了眼代码，他没有扫频的，就是用PSS、SSS算的频偏。这要是100ppm还能找到
信号么？

嗯，回头看看。

仔细看，有扫的。
假设了一个最大120PPM的值，然后开扫。

添加了我怎么查到的频率信息，都是公开的，而且消费者如果买了4G手机的话，这些小区广播等信息在手机内部程序都是知道的（只不过我们的安卓、WP或者IOS的UI上不显示），我觉得消费者本来就有权知道这些，因为购买了设备和服务。
关于LTE频率，网上都有，比如这里： http://labs.chinamobile.com/news/101634_p2
简单总结就是：
-------TD-LTE：
中国移动 1880-1900MHz、2320-2370MHz、2575-2635MHz
中国联通 2300-2320MHz、2555-2575MHz
中国电信 2370-2390MHz、2635-2655MHz
-------FDD LTE：
中国移动 无
中国联通 1955-1980MHz（上行）/ 2145-2170MHz（下行）
中国电信 1755-1785MHZ（上行）/ 1850-1880MHz（下行）

赞大牛

有些朋友说github下载比较慢，增加一个网盘链接：
http://pan.baidu.com/s/1kTLoX07
但这个不会及时更新，所以最新的还是需要访问github。因为里面有大量空中抓取的测试信号，所以初次clone较慢，之后增量pull就会比较快了。
