rrd问一个balun的问题
12-10
用到TDK的一个balun作单端转双端
型号是HHM1570B1

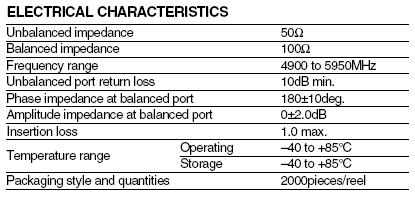

附件中是它的电学特性
上面说Unbalanced Impedance是50(欧)
Balanced Impedance是100(欧)
以前没有做过测试,所以对这两个参数不是很熟的说
请问,按照上面的要求,差分电路输入端每个端子对地的阻抗应该多少?
谢谢了。
//bow
型号是HHM1570B1
附件中是它的电学特性
上面说Unbalanced Impedance是50(欧)
Balanced Impedance是100(欧)
以前没有做过测试,所以对这两个参数不是很熟的说
请问,按照上面的要求,差分电路输入端每个端子对地的阻抗应该多少?
谢谢了。
//bow
50
100吧
50吧,差分两路之间的阻抗是100,每个输入端与地之间是50
呵呵,哪位仁兄帮忙实际测试一下啊
这个问题对设计时的阻抗匹配太重要了
//bow
