讨论下CDMA射频测试

05-08
我最近在写一份手机CDMA射频测试计划,我原来没接触过cdma,还忘大家指导我一下,让我少走点弯路.我现在在参考3gpp2 c.s0011,不知道这对不,还有没有其他的标准?

大家给点意见丫!我等的花儿都谢了。
qiyan307@gmail.com
我们公司在深圳!

对,就是这个文档!

3gpp讲的很详细。不过上面有些我门都测不了,比如加AWGN是不是除了cmu200/8960外还要外加AWGN发生器。

AWGN在CMU中可以设置的,不要另外加发生器!8960不是太清楚!

8960也可以设置的,很简单.不用外加AWGN发生器!

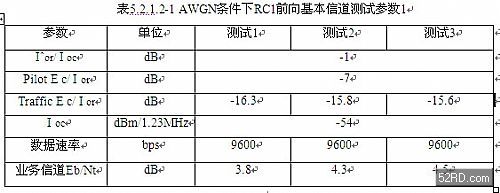

我看到了,CMU在BS Singal里impairments里设,设置范围是4~-20dB.而8960在control里设,设置范围是13~-20dB。可是我不太明白按照规范中的测试是如何操作的。比如
这项测试我们应该如何在仪器中设置。Eb/Nt时候就是仪器中的AWGN项?我有点晕。


Eb/Nt 是Ior与AWGN的比值(Log相对值),如En/Nt=-1,Ior=-50dBm,那么AWGN=-49dBm,另Ior就是在CMU或8960的CDMA Power设置值.

更正: Eb/Nt是通过上表的参数推算出来的,Ior/Ioc是 cdma power 与AWGN的比值.

顶啊!小编是好人

新人 正在学习ing

看看,不错

所使用的文档没有错,不过要注意下文档的版本类型,注意下你是用Release A、B、C、D中的哪个,四种类型对于CDMA的要求不完全相同。
