通信系统中 星座图什么样的是最优良的状态
01-01

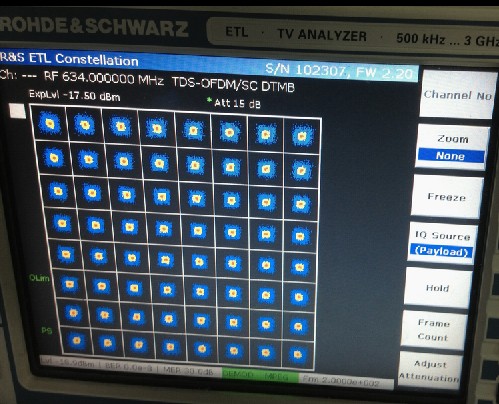

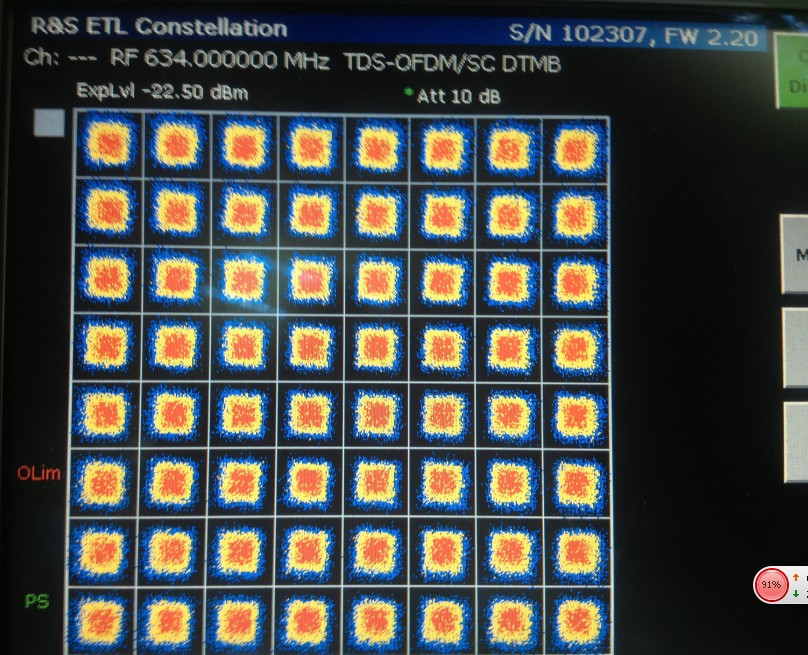

想向大家请教个问题。这两个星座图那个算是比较好的,是不是单个星座点信号越集中越好。
另外,想问一下。这个星座图中蓝色 黄色 红色是代表信号的出现概率吗。
奇怪,这设备没见过
上面那个好吧,那个颜色应该是概率分布的伪色彩表示
看EVM
ETL 分析信道用的
也就是说星座图中应该是每个相位点光电越集中越好对吗 。三种不同的颜色表示的是概率分布吗。
我的EVM是正常的,就是MER值很临界。星座图我也感觉比用频钟发生器供给的不一样,单独供给的时候每个相位点都很集中(类似第一个图)。所以我想问一下比较理想的星座图是什么样子的,如果第二个图状态不好可能是什么因素引起的。
