双绞线信号传输中的奇怪现象

用50米非屏蔽双绞线传输模拟信号，100KHz以下的正弦波，发送端和接收端波形几乎没有
区别，可是当频率升高到300KHz时，接收端的信号幅值居然比发送端大出不少啊
不是说双绞线对高频的衰减更严重吗？怎么会这样呢

1) 确定输出波形和输入是一致的，除了幅度的区别？
2）50米是盘成一卷了么？

（1）确定
（2）50米是盘成一卷的，因为买回来就是这样，所以没打开，下午我也想到了可能是因
为盘成一卷的原因，但是无法给出一个理论解释。。。。

self coupled transformer ?

我把线彻底展开后，情况变好了一些，但是还是大，200KHz时输出是输入的1.05倍，
300kHz的时候，大约是1.1倍，真是奇怪啊。。。

  50米长的时候你要看成是传输线了，没有匹配好的 时候幅度不一样很正常，
你在出口端调整你的匹配电阻就会看到变化

问题是能量总要守恒吧，输出的能量会无缘无故的增长吗？

请参考传输线理论里面的驻波比的问题

今天去睡了，明天起来慢慢的研究

记得在哪里看到过一句话：阻抗匹配对低频信号影响不大，对高频信号的能量传输有明显
影响，没有太理解，所以就没有考虑阻抗匹配的问题，我用的双绞线特征阻抗是100欧姆

这个输出是输入的xx倍是怎么得出来的？
如果说的是幅度的话
是怎么测出来的
示波器？

看看你的输入输出阻抗，要计算传输线的影响了。
典型的50欧姆输出，高阻输入，幅值增大两倍。

产生驻波了吧。

你示波器看到的是电压，不是能量。

根本原因还是阻抗不匹配造成的，请大家参看
http://wenku.baidu.com/view/b8ae3fba1a37f111f1855bc0.html

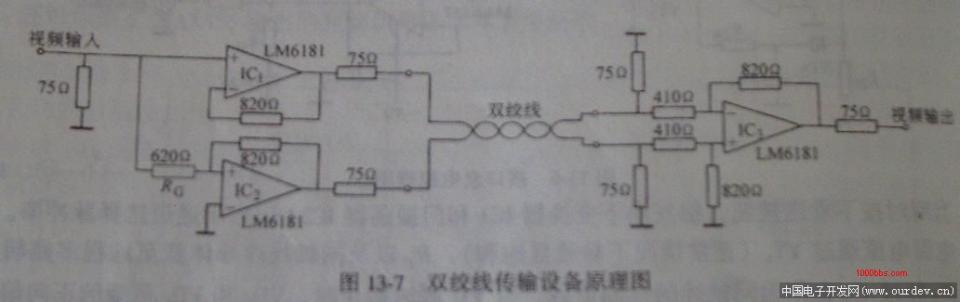

还可以参看下图，双绞线用来传输视频信号
要实现阻抗匹配，可以在接收端跨接一个100欧姆的电阻，我用的双绞线特征阻抗是100欧
姆的。但是跨接前后线路中的电流相差很大，以前是直接用示波器跨接在双绞线的输出
端，阻抗2兆欧姆，相当于开路，现在是100欧姆的电阻，电流很大，双绞线自身产生了很
大的压降，输出端和驱动端的信号幅值相差太大，如果传输485的数字信号还可以，但是
传输模拟信号，不能这样做

可能是谐振了，自激振荡。

电阻给定电压大能量不大？

1、测试设备是何型号产品？测试频率范围是多少？
2、测试前对测试仪进行端口校准了没？何种校准方式？
3、标准中（一般是iec,iso,en,gb），规定测试最低点在0.772MHz或者是1MHz，为何需要测试到100KHz?
