请教IQ与正交混频
复合射频信号处理器内基本上是正交混频、正交IQ解调、正交IQ调制,请问正交混频与单路混频的本质区别在哪里?如何简单地理解正交混频?
谢谢!
建议找本有插图的调制解调书籍看一下,单用文字描述估计还是较难理解
I,Q每路差分信号的意思
可以降低采样率
为什么可以降低采样率呢?还请大侠指教
用一个相位代表两个bit,0、90、180和270分别代表00、01、10和11
一种校正正交接收机中的失配的补偿电路,其包括用于接收射频(RF)已调信号的第一和第二混频器。一个混频器接收一I本振信号,而第二混频器接收一Q本振信号,其中I和Q本地振荡器具有基本相同的频率。第一和第二混频器的输出分别耦合到第一和第二滤波器,后者分别产生I和Q输出信号。固有电路失配产生了增益和/或相位误差,所述增益和/或相位误差导致I和Q输出信号中的失配。校正电路自动地向I和Q输出信号中的至少一个应用一校正因子以校正所述增益和/或相位误差,这是通过向I和Q输出信号的至少一个应用一乘法因子以便产生经校正的信号。校正因子可以根据每个单元来确定。可以使用工厂装配的最后阶段中的测试来确定校正因子的值。校正因子可以被保存在无线通信设备的存储器中,并且稍后被使用。
1.一种用于低IF或零IF接收机中I-Q失配的补偿的装置,包括:各有一射频(RF)输入、一本振输入和一混频器输入的第一和第二混频器,所述混频器的RF输入用于接收已调的RF信号,所述第一混频器的本振输入用于接收一I本振信号,所述第二混频器的本振输入用于接收一Q本振信号,所述Q本振信号的频率等于所述I本振信号的频率;分别与所述第一和第二混频器的混频器输出相耦合的第一和第二滤波器,用于对来自混频器所述混频器输出的输出信号进行滤波以分别产生I和Q输出信号,其中所述第一和第二混频器以及/或者第一和第二滤波器具有增益和/或相位误差,所述增益和/或相位误差会导致I和Q输出信号中的失配;以及校正电路,其通过向所述I和Q输出信号的至少一个应用一乘法因子从而产生经校正的信号,向所述I和Q输出信号的至少一个自动应用一校正因子以校正所述增益和/或相位误差,所述校正因子在多个不同的RF频率下从增益和/或相位误差度量中导出。
现代数字无线通信发射机的设计给设备设计者们带来了越来越多的挑战。数据吞吐量不断提升的趋势,使得所发射信号的调制密度和载波带宽也随之增加。由于更高阶次的调制方法的采用,峰均值比例也要增加。因此,在传送相同的rms功率电平信号时,要保持良好的相邻信道功率比,就要使用互调失真范围更大而噪声更小的器件。
基带、IF(中频)和RF(射频)带宽在信道中传输时必须要保持平坦,以便维持调制载波的频谱形状。而且,如果运用了数字预失真技术,高次谐波就必须能通过基带输入,增益的平坦性也需维持到三次谐波频率分量。当射频发射机设计需要在非常宽的RF频率范围上工作时,整个信号链的RF增益的平坦度是设计的关键。最大限度减小信号链增益随着频率的变化而出现的波动,就可以减轻信号链规划和预算安排的负担。本文将专注于IQ调制器的讨论,它是现代发射机中一个关键的组成部分。
IQ宽带调制器

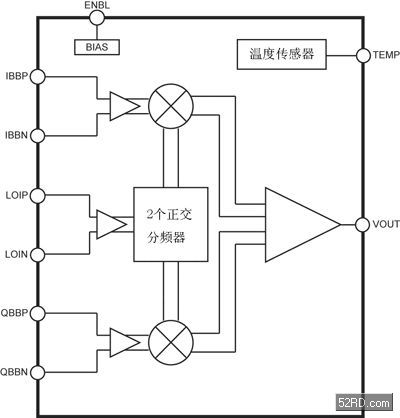

ADL5385是一种IQ宽带调制器,使用了一个2x的本地振荡器来实现五倍频程(50MHz~2.2GHz)的工作范围。此外,它还集成了一个温度传感器,其RF输出还可以直接驱动一个50?的负载。
[upload=gif]UploadFile/2009-4/09427@52RD_1217667684_ddvip_4856.gif[/upload]
