有没有兴趣看看俄罗斯人设计的二极管检波器

12-09

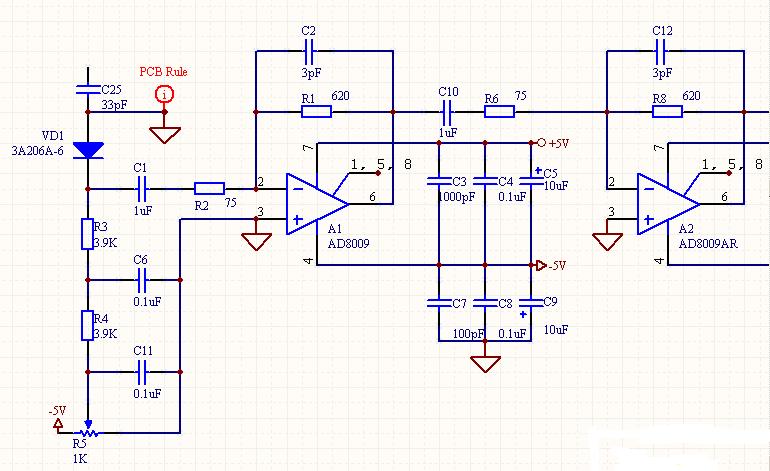

这个电路用于从载波在X波段的信号中检出包络（包络为脉冲）来
其中，射频信号从二极管上面那个断线处输入
后面的两个放大器是两个一模一样的放大电路，两级放大

他们用的二极管我死活查不到
请注意那个电位器不是最大1K，而是5欧姆到5兆欧姆
好怪异啊
我看不出来RC滤波电路在哪里
也没有跟教科书上一样的Rl
都不知道怎么分析了
大家帮帮我吧

那条接地线是微带线
所以我理解它是做阻抗匹配的
不知道对不

滤波电路不就在二极管下面么。

我也是这么认为的。
下面的RC网络应该就是滤波用的。

[img]http://www.newsmth.org/bbscon.php?bid=172&id=180685&ap=245[/img]
R3C6作为滤波器，它的输出端应该是在R3和C6之间吧？
这样它的输出端就连在R4C11的输入端了
但是R4C11的输出端在R4和C11之间，这样，下一级是R5，而不是放大器啊？
这样，滤波后的信号是怎么进入放大器的
