请问脉冲成形滤波之前的插零有什么作用

要对数字信号进行BPSK/QPSK调制
之前需要进行脉冲成形滤波
看很多的仿真成程序在对数字信号脉冲成形滤波之前都进行了“插零”
请问其作用是什么？
看了一些资料，大致有三种解释：
1、有些人说插零是为了“使谱线变密，把频谱变得光滑一点”，
疑问：
但这么做跟成形滤波有什么关系？
（很多资料里说插零只能提高“计算分辨率”，并非真正的“物理分辨率”，纯粹是为了看起来好看一点而已，这种情况下还有必要多此一举么）
2、也有人说这样做可以让滤波器容易做一些。
疑问：
是什么道理？
（有人说是压缩了频谱？）
3、克服“栅栏效应”
疑问：
如果被成形滤波的是要进行BPSK/QPSK调制的0、1序列，并非是对模拟信号采样后得到的数字序列（如附件图中的），还存在所谓的“栅栏效应”么？（我的理解“栅栏效应”只是针对模拟信号的采样而言）

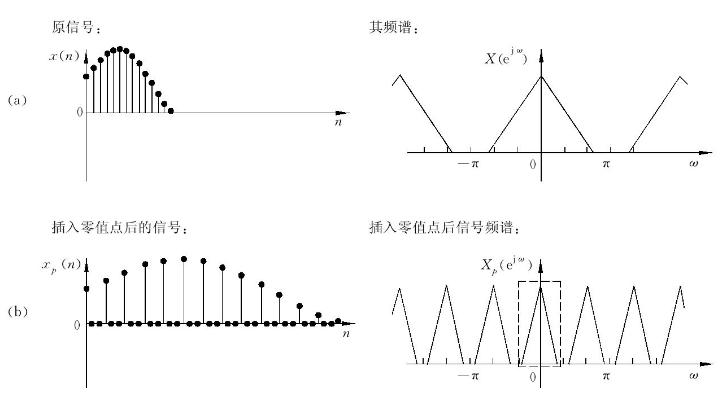

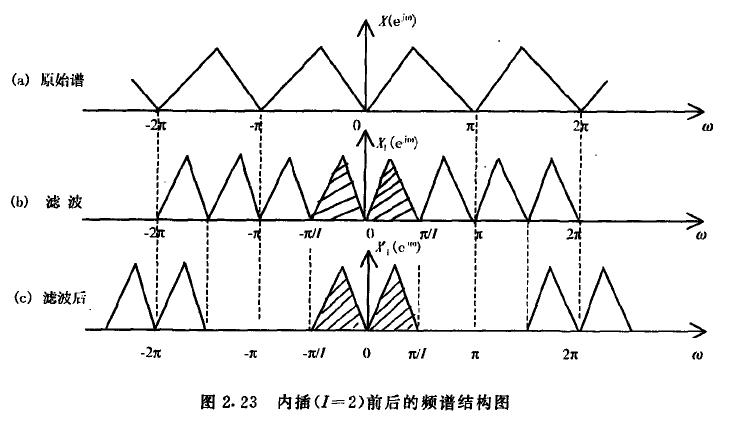

插零前后信号频谱如附件所示：

插零是为了使数字域对应到模拟域的频谱展宽，这样的话才能够进行频域成形，滤波器抽
头对应的速率相对于信号速率是过采的。
插零之后，与滤波器系数卷积，正好表现为在每个调制信号的冲击响应下的滤波器响应。

你放到数字域上去看（2 \pi）是变窄了。但是对应到模拟域上，从处理速率上看频率是展
宽了，因为处理速率加倍了，主瓣和旁瓣不再重叠在一起了，因此就可以通过滤波，尽量
把主瓣保留，其他瓣都去掉（因为那些频段上的信噪比不如主瓣好）。

抱歉……可能这些称呼不是很标准……
数字域：单位弧度，我是把离散信号的频谱的范围看成是-pi到pi，镜频不看。
模拟域：单位Hz，模拟信号的采样率认为是无穷密，所以频谱的范围是正负无穷。
数字域和模拟域之间的转换好像是弧度/pi×采样率。
信号本身无论插零不插零，在物理上的信号带宽是不变的。插零实际上是提高信号处理的
采样率，采样率越高，数字域上-pi到pi所对应的频带宽度就越宽。
你可以用MATLAB，用FFT看看BPSK在不同采样率下的频谱，应该会有帮助的。

插零本质上应该就是加大采样频率。
也就是所谓模拟域的频谱展宽（数字域pi对应的模拟域采样频率加大了）。
数字滤波器的采样频率也可以相应的加大了，阶数也就可以变得更高，所以好做。

不插零的话采样率太低，有混叠。
