请教:我的谐振腔微带信号输入端口该怎么加?

12-08

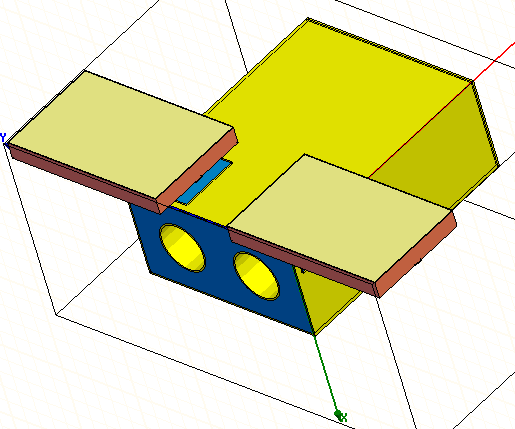

hfss中的微带线信号输入一般是加在屏蔽盒上面,但是偶这个没有办法加盒子。
若把介质那一块设一个face,信号可以加进去,但是在8G左右s2,1在可以在0左右,而我的
微带线参数使用ads在900M情况下算出来的啊!
请教各位大侠一下:我这种情况微带线中的信号应该怎么才可以加进去啊?



我是把介质和微带线截面同时加进去,如果有空气之类的介质,也
把那个平面上的都加进去。也不知道对不对,感觉还可以。
