cst5.13的sweep为什么用不好呢?
05-08
我之前用cst2006建了一个模型如下图所示,但不知是什么原因仿真出错 ,或许是软件问题。之后我用cst5.13同样的方法建模,模型确出错了,大家讨论一下!谢谢

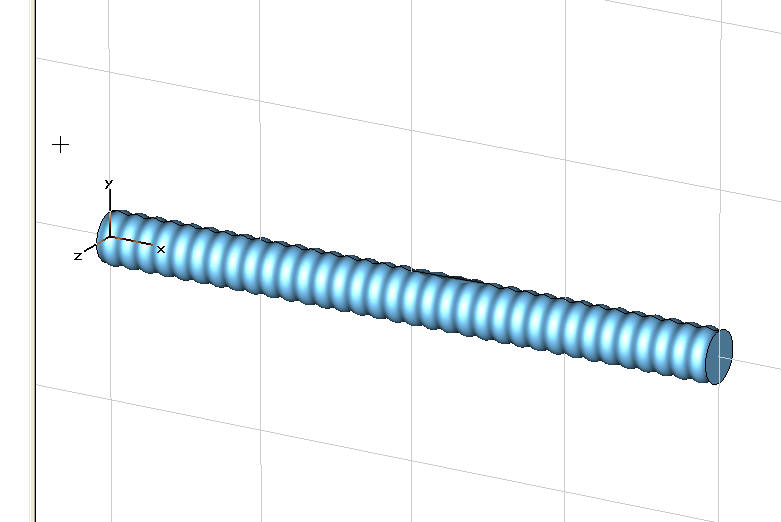

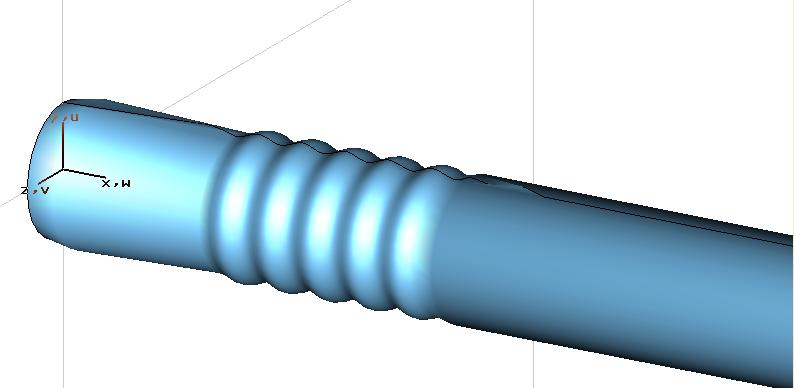

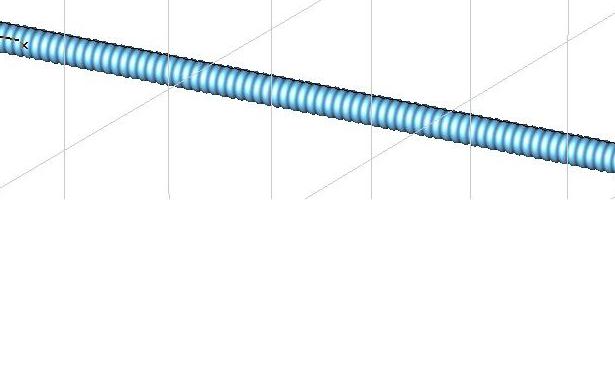

第一个图是用2006建的,第2个图是用5.13建的(模型只有一部分有波纹,其余的都变成了均匀的了,应该全是波纹的才对),方法一样都是http://imw.itown.cc/viewthread.php?tid=4466&extra=page%3D1
第一个图是用2006建的,第2个图是用5.13建的(模型只有一部分有波纹,其余的都变成了均匀的了,应该全是波纹的才对),方法一样都是http://imw.itown.cc/viewthread.php?tid=4466&extra=page%3D1
还真没遇到过这个问题!确定建模方式完全一样!要不再仔细检查一下哈!我也建立一个这个模型看看!
我觉得可能是5.13不支持一条闭合曲线延另一条闭合曲线扫描。我再检查一遍,谢谢

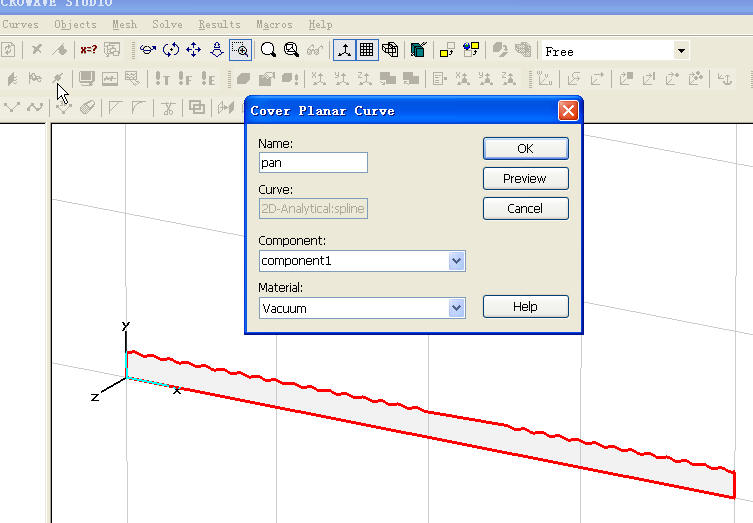

应该这样建模!
组图打开中,请稍候..

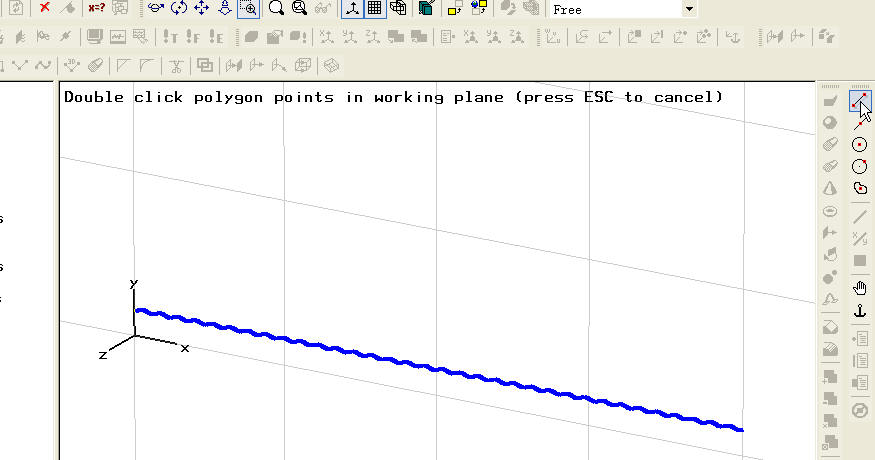

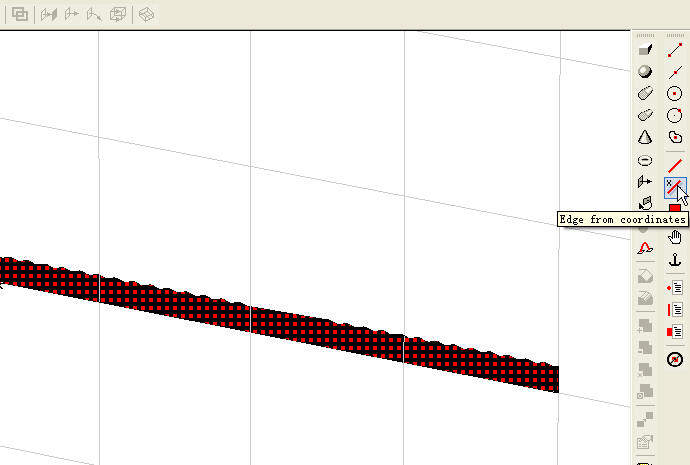

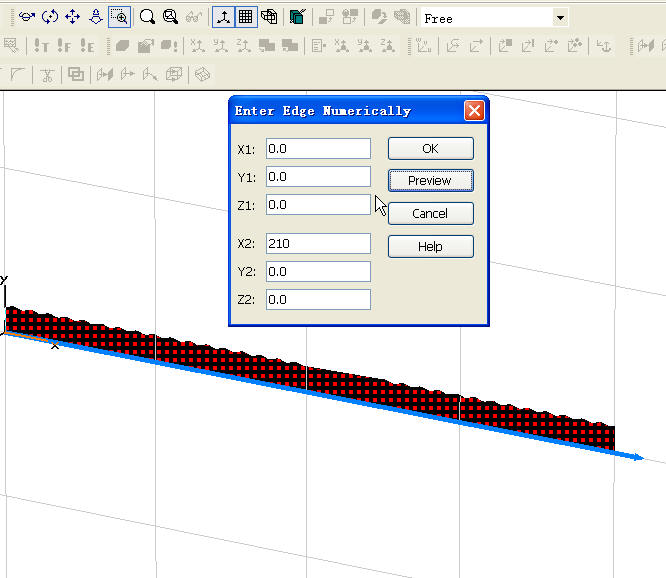

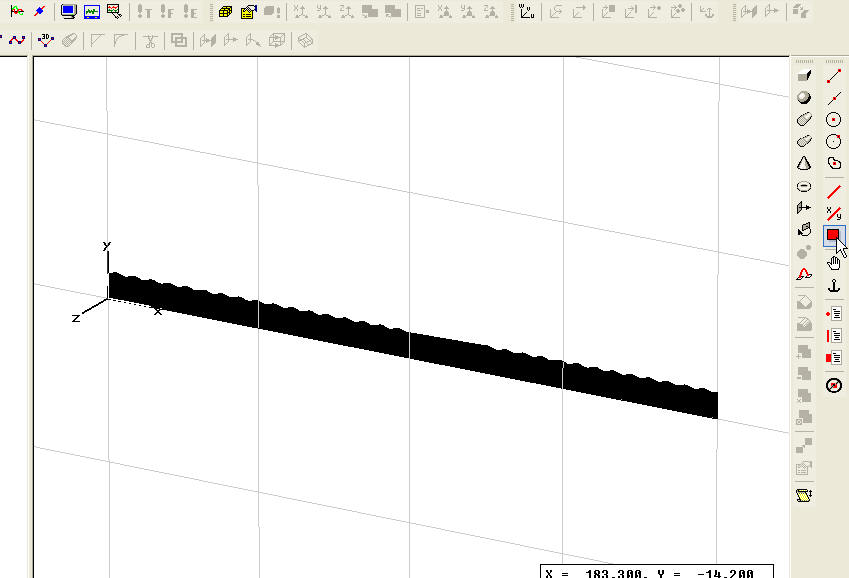

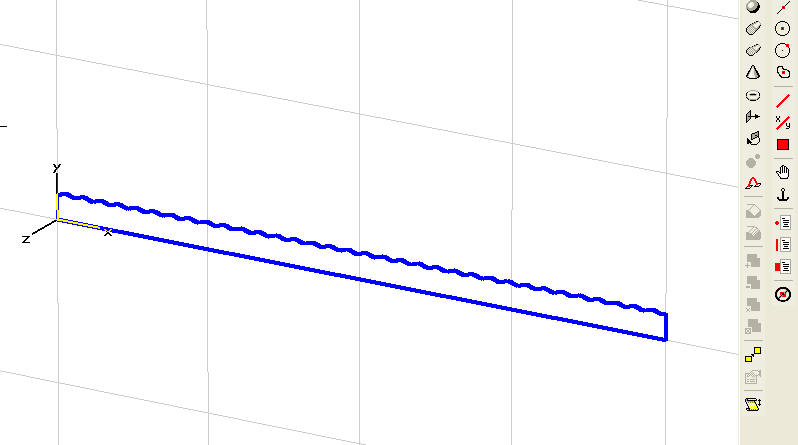

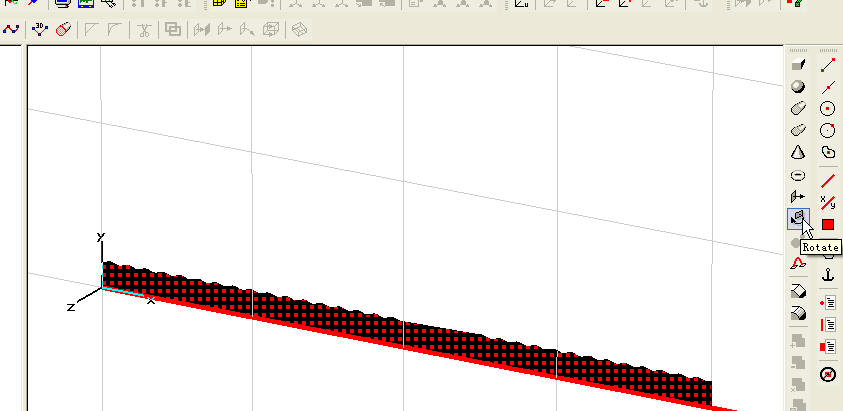

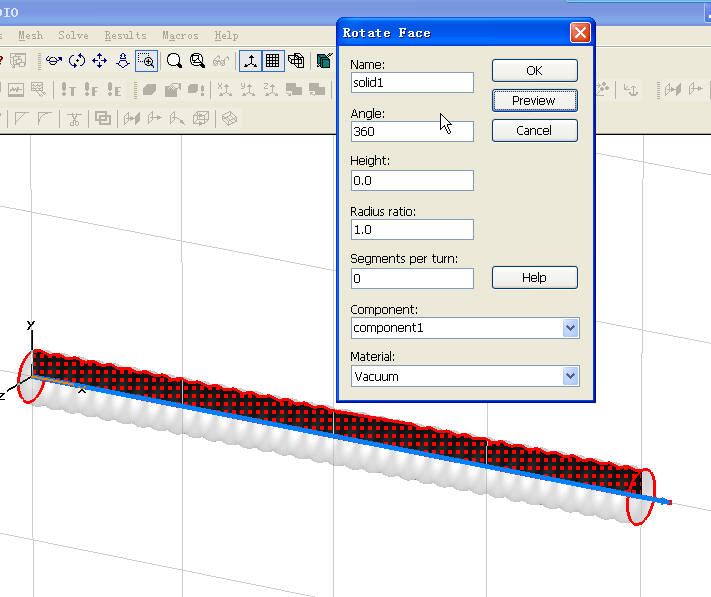

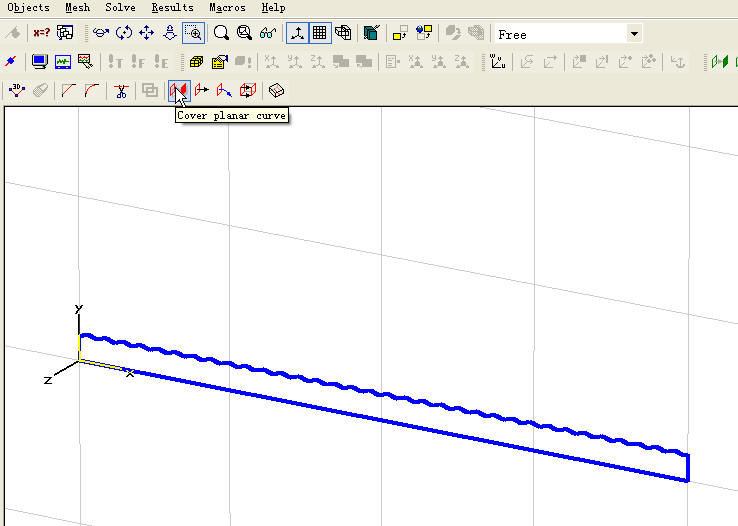

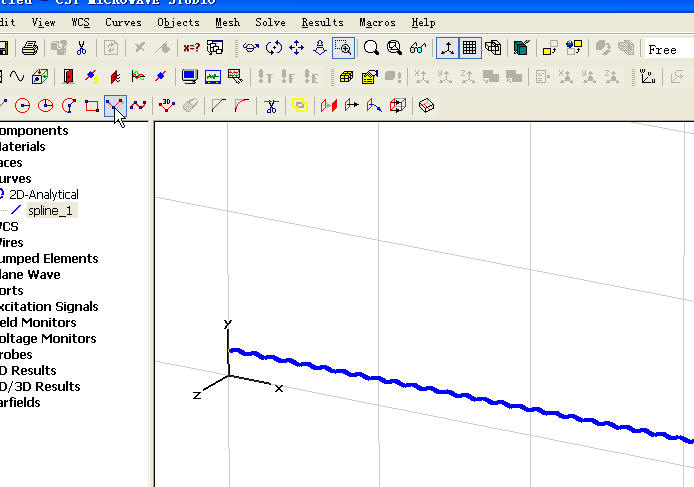

看图中鼠标的位置就是操作过程!我想应该是这样建立的模型!不知道还有没有别的方法了!
谢谢,费心了
没关系,帮助别人的时候,自己也再不断的进步嘛,呵呵!
