各位大神能不能帮我看看馈电网络怎么改

05-08

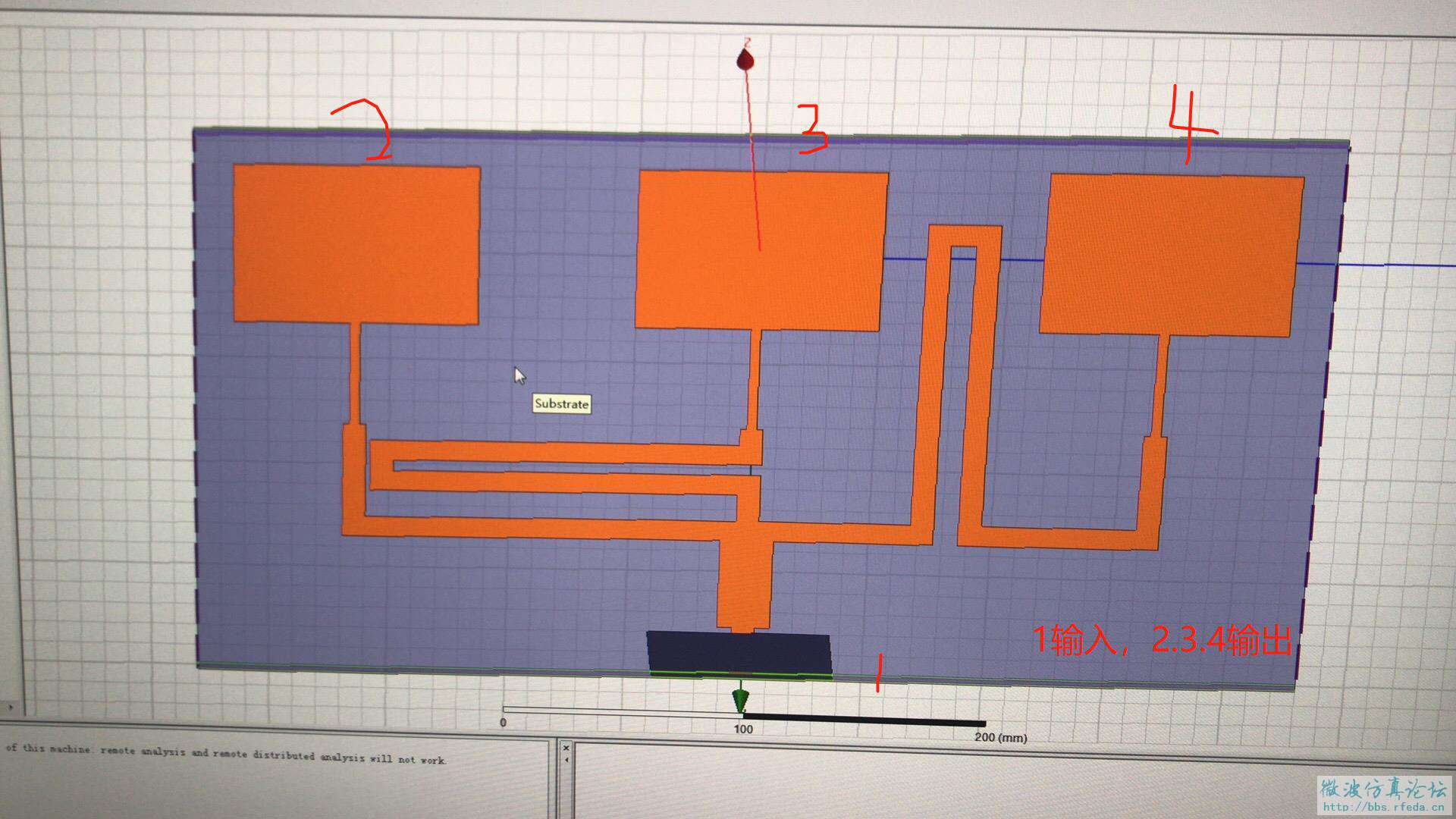

仿出来以后,无论是相位,还是增益,似乎都有问题,现在知道模型存在两个问题:
1、拐角没有用折线改,可是我加了line以后,unite就变灰色了,就没办法cover lines了,合不起来;
2、我的一分三似乎太直接了,一分三应该是怎样,大神们能不能指导一下小弟啊


这面积似乎有点大啊

看你的附图有几个问题
你预期的2、3、4端口相位是什么,不确定的话,先不要带振子,单独仿网络
看你的比例尺,阵间距在150mm左右,是2G左右的频段吗?增益不对可以先不要加馈电网络,阵间距调整好,再看阵元幅度相位准不准
3口折线距离2口传输线很近,耦合很严重,幅度会变
4口折线走到了振子中间,不建议这么走
频率不高到不到角影响没那么大,不过还是建议倒45度直边
个人意见,仅供参考

预期的2、3、4口的相位差是sqrt(3)/2*pi(约155°),是用线形天线阵列的公式算好使辐射方向向左30°辐射的,然后拐来拐去延长的微带线就是用来移相的;

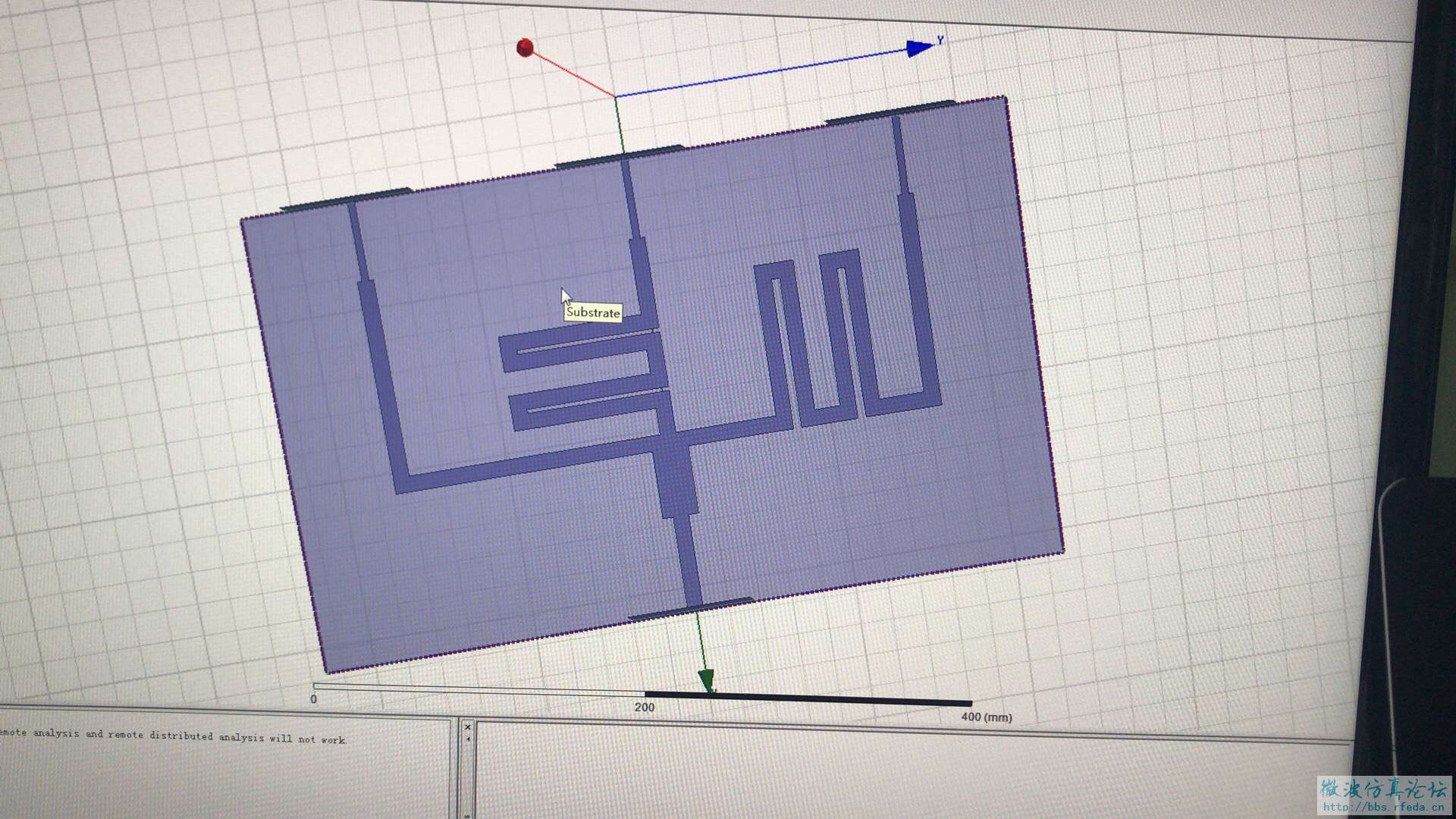

我现在那几个阵子已经换成假负载测试了,相位还是不对的,您可以看看我另外一个问题的,还没解决呢

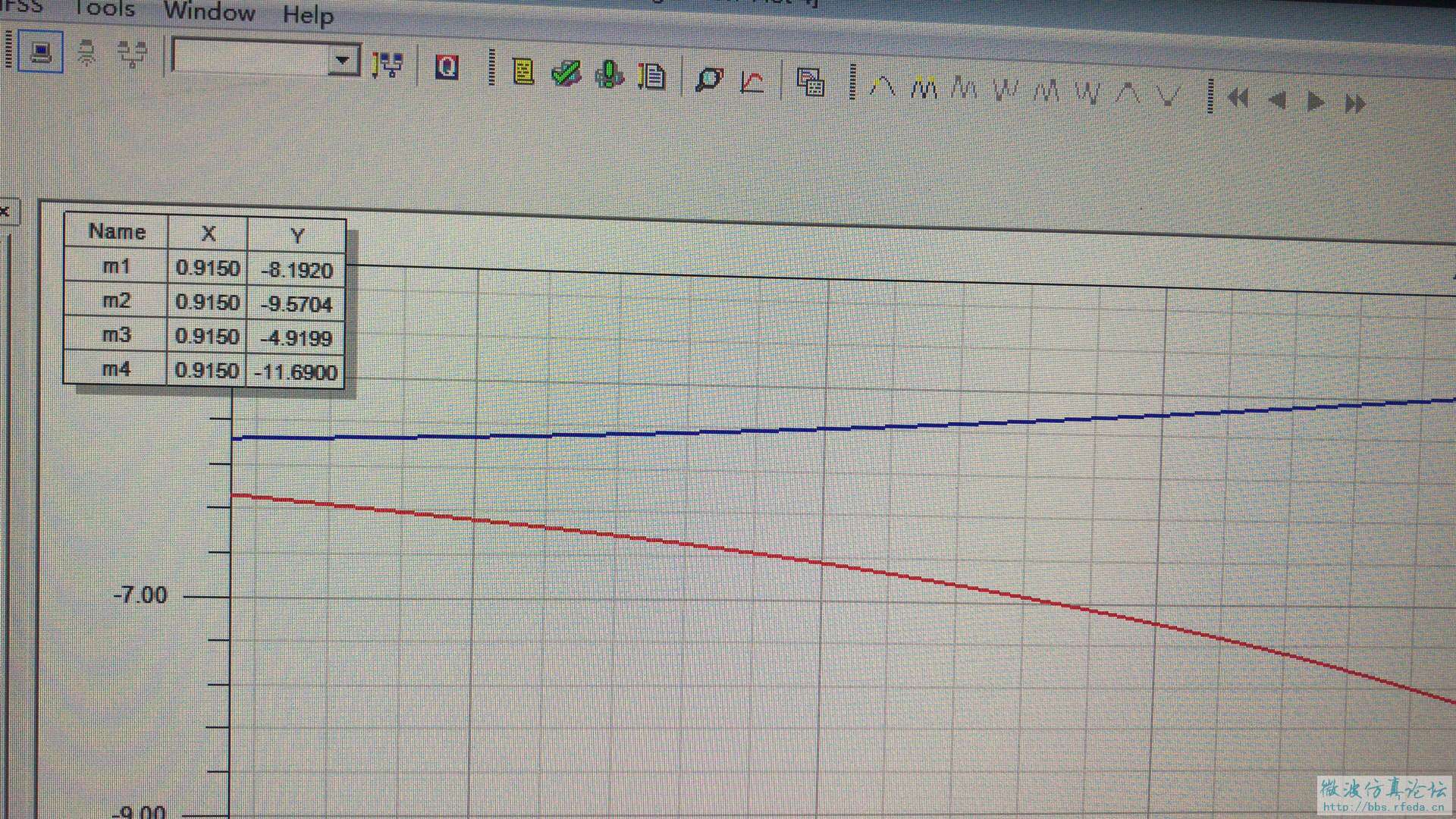

(结果是这样)




然后还是以下几个问题:
1、拐角没有用折线改,可是我加了line以后,unite就变灰色了,就没办法coverlines了,合不起来;
2、我的一分三似乎太直接了,一分三应该是怎样,大神们能不能指导一下小弟啊;

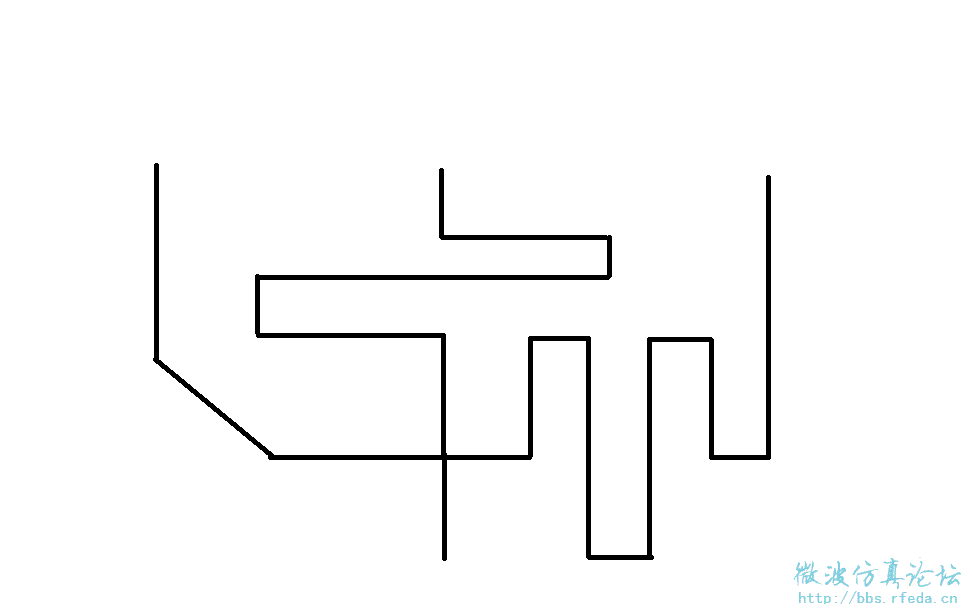

3、为了不让线之间靠太近,空间又这么小,一般怎么布线的呢

切角啊



尝试一下

嗯嗯,我试试
