求助用HFSS怎么画一个圆柱的底面是个弧面?

05-08


这是个圆柱但是它的上底面是一个弧面的不是平的,应该怎么画?

用HFSS里面的函数,先画线,然后沿线扫成面

小编留言:

可以详细写一下操作吗,刚接触这个软件不太会操作

用一个球和一圆柱求交

HFSS 有提供曲線的公式可以試試看

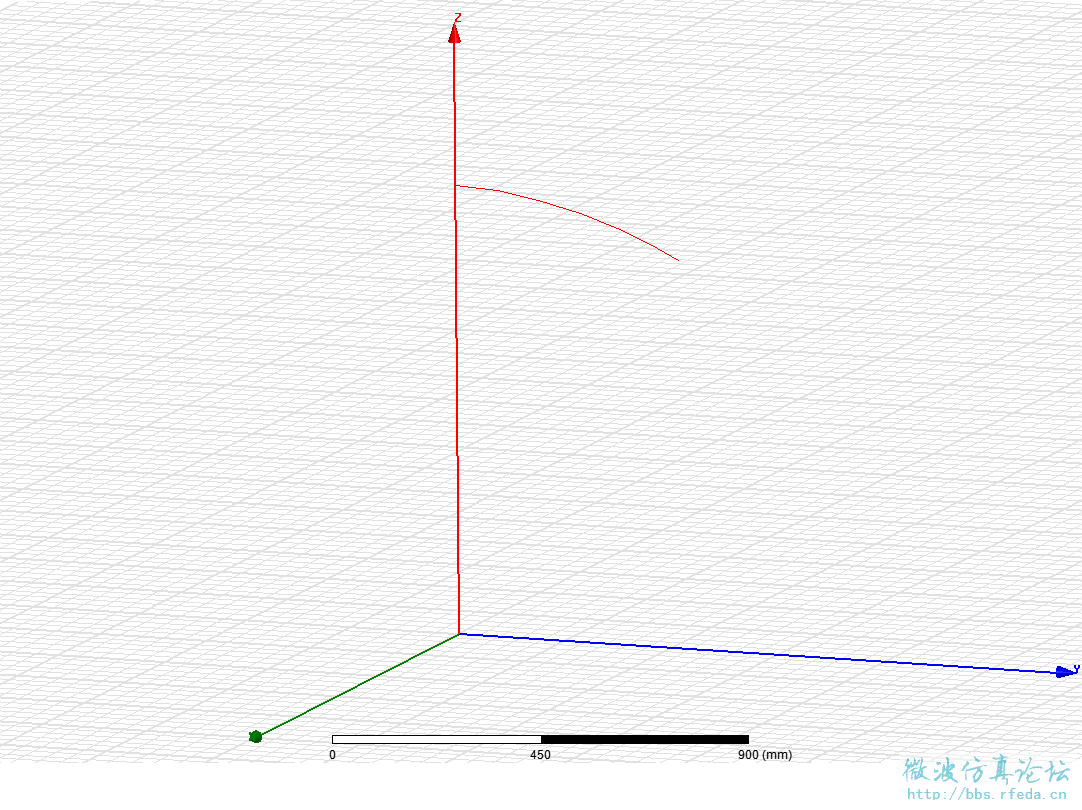

1. 用HFSS里面的函数,根据你自己曲线要求,设置参数,先画线,注意画半面,如图1

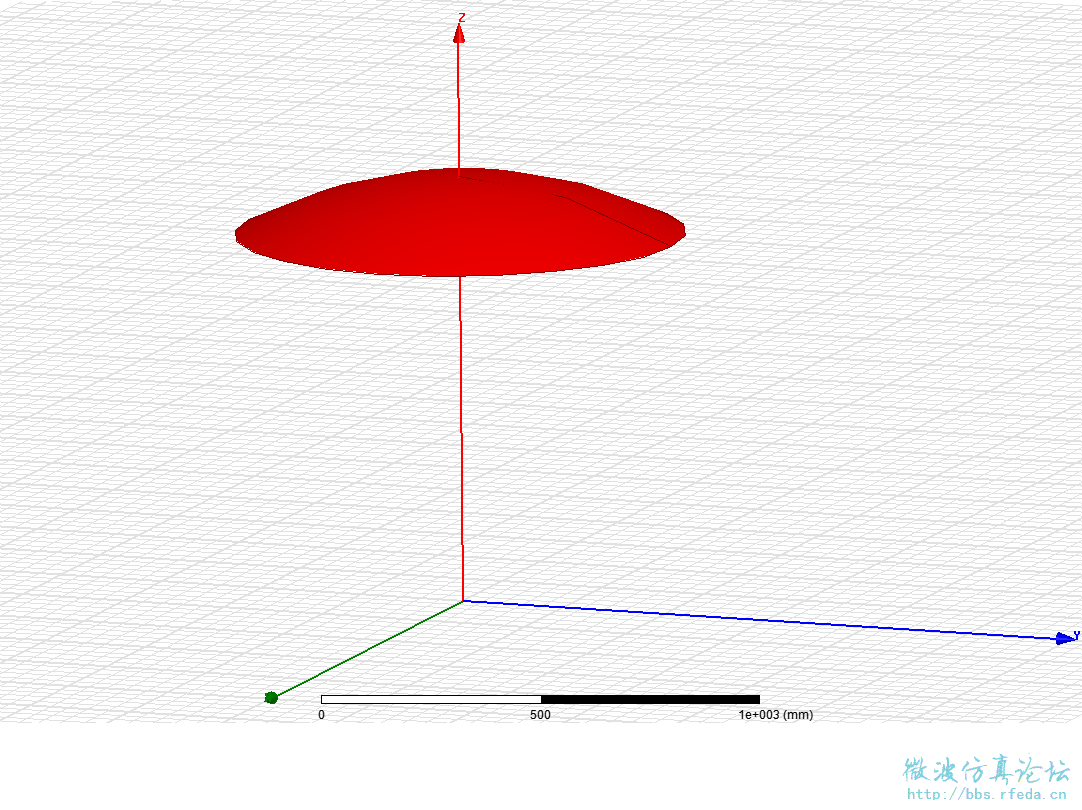

2. 选中曲线,右键/edit/sweep/around aixs,确定就可以了



用函数功能 或者 画两点用孤形线
