功分器加电阻问题
05-08
曲线

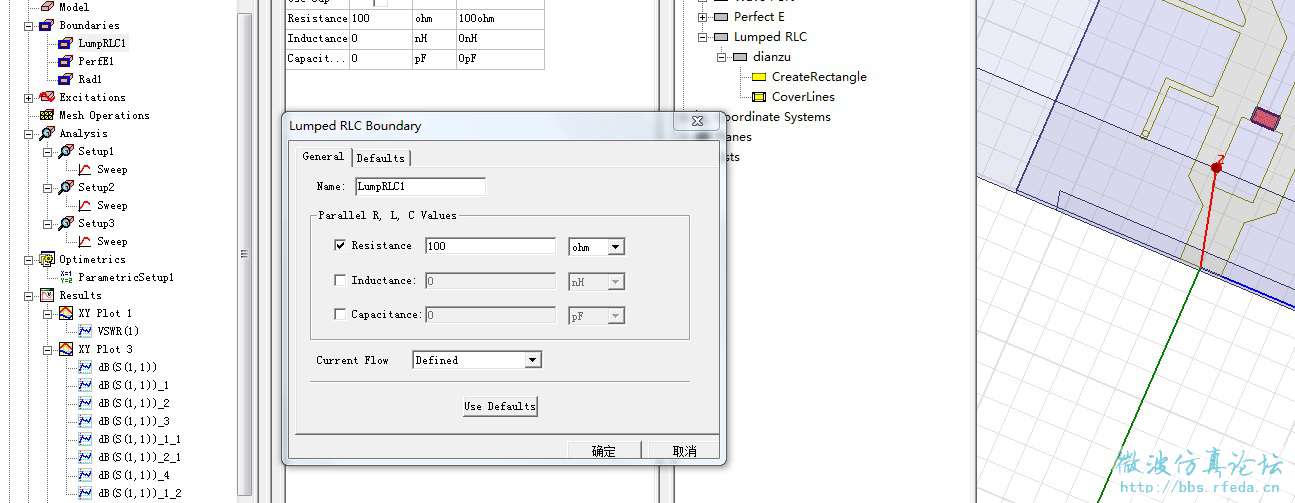

请问下各位大神 为什么我加了电阻和没加电阻 得到的s曲线没变化呢?先行谢过,并附上文件
请问下各位大神 为什么我加了电阻和没加电阻 得到的s曲线没变化呢?先行谢过,并附上文件
大概看了你的模型,功分器二邊的4個細線是4分之一波長到地是不? 你的模型是空接,變成4分之一open,那在電阻那二邊看到的就是短路,那應該在頻帶內,沒什麼訊號過去了,是否應該是短路,本人猜是為了增加低頻的isolation是嗎?
另外建議你模型別這樣建,不要用wave port加airbox,可以用lump port,不要加airbox,但別忘了地平面要加上. 時間會減少很多
谢谢,地平面加了,直接加选取介质板的背面。用集总段端口也可以,我再改改
应该是空接了,四分之一波长线要于底地相连是把,多谢提醒
不错学习了
接地,四分之一波长
学习了
