ANSYS低频常见问题解答第7季

05-08

【干货分享】ANSYS低频常见问题解答第7季


原创 2018-01-09 ANSYS ANSYS
1.Maxwell 如何导入在板变压器/电感PCB绕组?
问题描述:

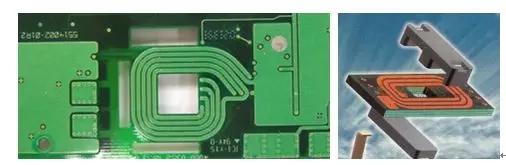

模块电源中,越来越多地采用多层PCB板绕组结构,直接利用PCB铜箔,在PCB Layout工具中绘制多层绕组。如何将PCB Layout工具绘制的绕组结构导入Maxwell 3D中?



★   操作方法:
方式1:从PCB Layout工具中将trace导出为MCAD格式,再导入Maxwell 3D

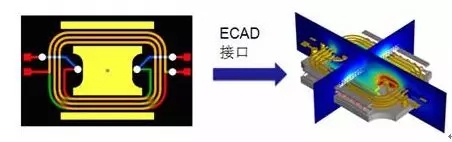

方式2:利用ANSYS ECAD接口,具体操作:

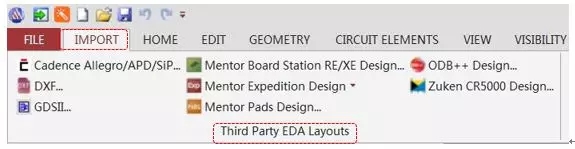

★   ANSYS ECAD转换接口已经集成在SIwave V2015界面中,常见的EDA设计工具,如Protel/Cadence/Mentor及标准的ODB++格式,均可导入

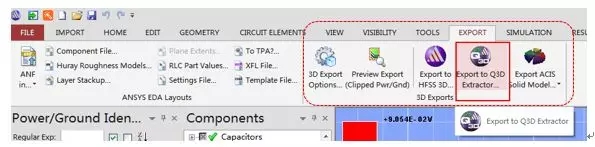

★   在SIwave中对PCB板做适当修改后,Export出去,可以直接导出为HFSS、Q3D Project文件,且将铜箔、PCB材料等自动设置好。再从HFSS、Q3D Project下copy到Maxwell 3D



★   如果没有HFSS、Q3D License,则需要导出为ACIS Solid Model,再读入Maxwell

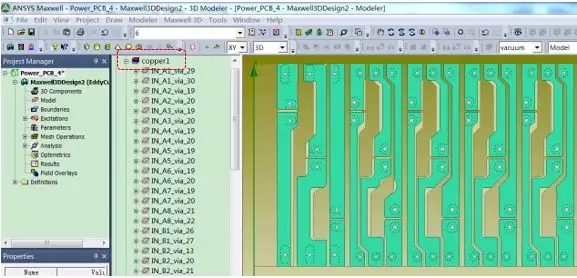

PCB导入Maxwell 3D后的效果


2.Maxwell 3D如何出现“Current leak to the air”的报错信息?
问题描述:当Maxwell3D仿真模型里面包含空心线圈的时候,有时候会报“Current leak to the air”的错误信息,截图如下:

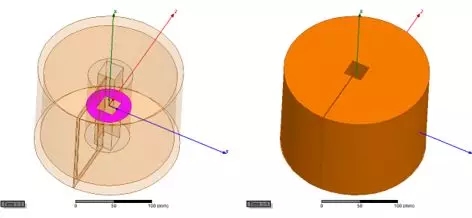

空心线圈模型

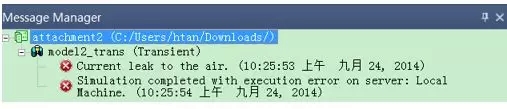

错误截图


错误原因:这是软件的一个Bug,在V15之前直接报错,不提供错误信息;V16以后,提供报错信息。
解决办法:空心线圈不要建立成360全模型,可以包含一个非常小的空隙。如下图。



修改之后的空心线圈模型


3.如何将外电路模块中的变量传递到Maxwell?

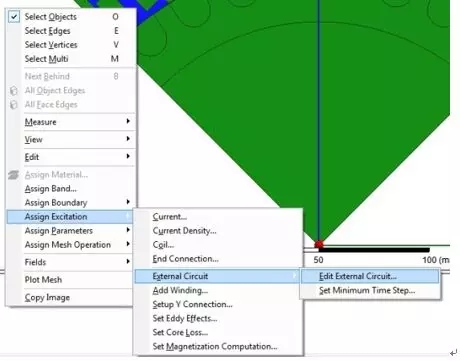

外电路中定义变量

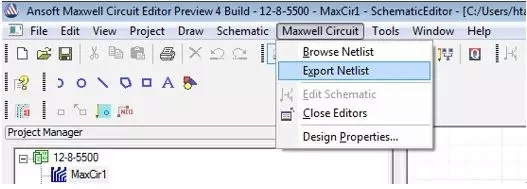

导出sph网表文件



在Maxwell中导入外电路sph网表文件

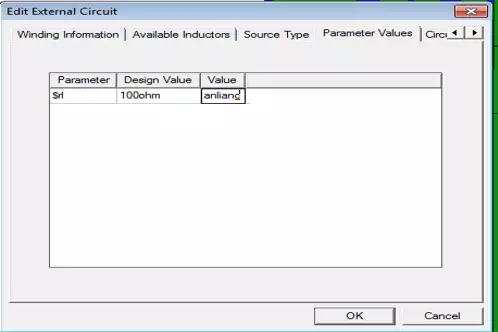

在Maxwell中重新定义变量



4.如何在Maxwell current激励下设置电流突变(=0)设置?

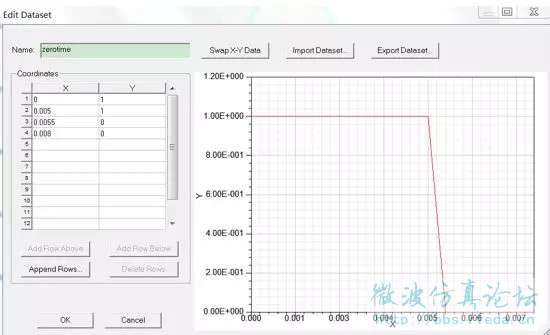

定义一个变量zerotime



定义电流源带变量
5*1.414*sin(2*pi*180*time+53.7*pi/180)*pwl(zerotime,time)

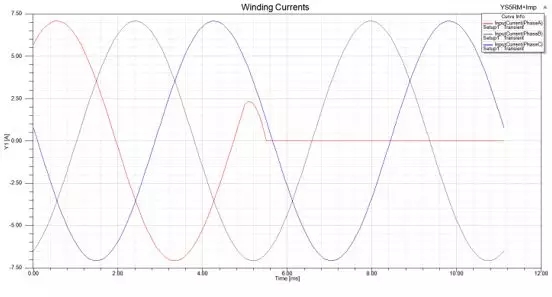

输出/输入电流波形,在0.0055s 时电流变为0.



  电压源应该也是OK的;比采用外电路激励要方便很多。
5.Maxwell V2014如何考虑铁耗和对转矩的影响?
问题描述:在电机中,铁耗的精确计算十分重要,Maxwell瞬态场求解器下默认不打开铁耗的计算,需要手动勾选;另外,基于标准斯坦梅兹公式(steinmetz method)计算的铁耗并未考虑对转矩等场数据的影响,而Maxwell中可以单独考虑,操作如下:
解决办法:分两步
★   步骤一:激活铁耗的计算(Transient solver下)

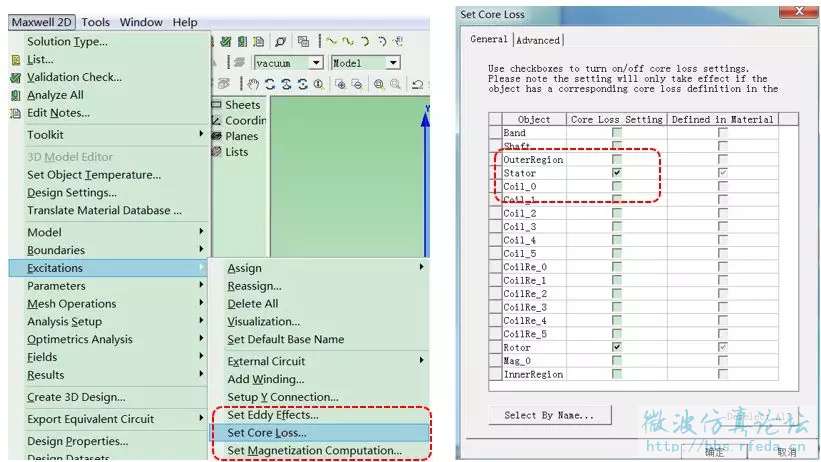

2  点击菜单 Maxwell 2D/3D>Excitations>Set Core Loss
2  在弹出的General下,选择需要计算的stator / Rotor
★   步骤二:设置Consider core loss effect on field

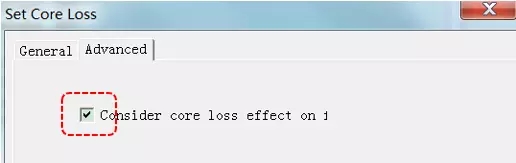

2  在弹出的Set Core Loss下,Advanced下,勾选 □Consider core loss effect on field



查看结果:

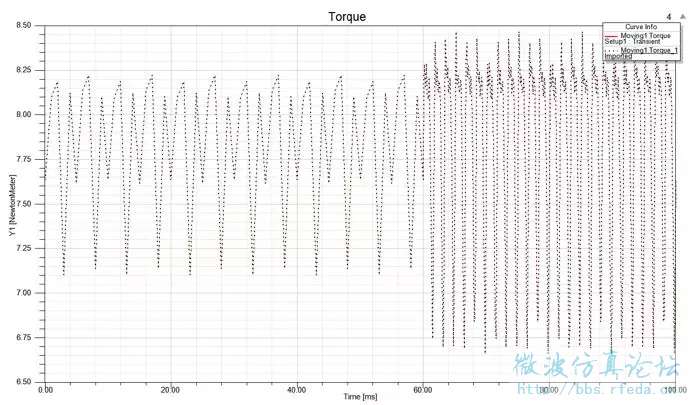

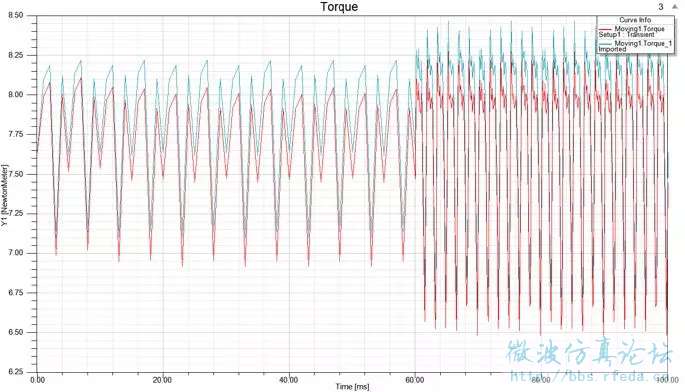

1、勾选□Consider core loss effect on field前后,输出转矩值对比,勾选后输出转矩值降低



2、若只考虑Set up coreloss,但是不勾选Consider core loss effect on field,二者波形相重合
