1.我知道HFSS采用的是频域求解，如果我要进行扫频分析，是不是需要逐点求解，从而花费很多时间?
HFSS一共有三种扫频方式：离散扫频、快速扫频和插值扫频。除离散扫频需要对设置的各个频点进行逐点求解外，快速扫频和插值扫频均是采用了一定的外推或自适应算法，而并非逐点求解，求解的时间和频点个数并不直接依赖于扫频设置中的频点数目。另外，利用Ansys Distributed Solve Option（分布式计算选项），可以同时调用局域网内多台计算机同时进行扫频计算，显著缩短求解所需时间。
2.HFSS的求解精度如何设置?
一般情况下，将Delta S设置为默认的0.02或0.01，就基本上能够满足工程精度的要求。如果结构中有谐振结构，可在求解设置的Option选项卡中，将最少收敛次数设置为2，即连续两次收敛才是收敛，从而确保求解的收敛性。
3.我有好几个项目要求解，如何让HFSS排队计算?我能不能同时求解他们?

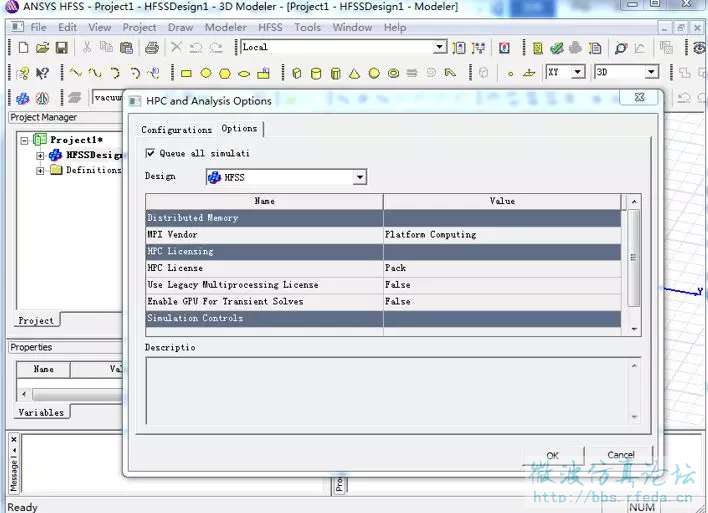

在菜单栏选择Tools à Options àHPC and analysis Options à Options，将Queue all simulations对应的复选框选中，如图2.2所示，单击确定后选择File à Open，将需要进行排队计算的Project文件依次打开，再右键单击后选择Analyze All即可。在Tools à Show Queued Simulations对话框中可以查看正在计算和等待计算的项目，并可对优先计算的顺序进行调整，如图2.5所示。若Queue all simulations复选框是处于未选中的状态，HFSS则会同时对多个项目进行求解，这种情况下，不仅需要多个HFSS求解器的许可证，而且，多个项目同时求解，消耗内存，会使所有项目的求解速度降低。

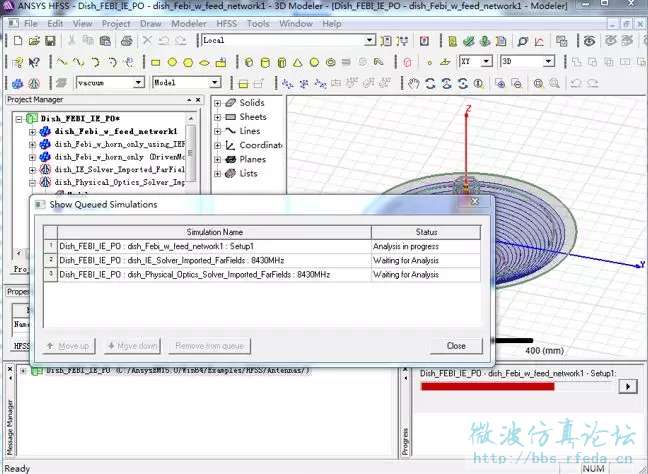

图2.5(a)

4.在求解选项中，Basis Order 是什么意思，0 阶，1阶和2阶什么时候设置?
在求解选项中，Basis Order代表有限元基函数的阶数，HFSS中有0阶、1阶、2阶和混合阶四种设置。对于通常的情况，我们选择默认的1阶基函数求解即可。对于结构复杂、电尺寸较小的问题（如连接器和芯片上的电感等），特别是选择了对于良导体内部进行场求解的情况（即Solve Inside），推荐选择0阶基函数求解，并将Lambda Refinement的值设置得较小（默认为0.1）。对于电尺寸较大的问题（如抛物面天线等），推荐选择2阶基函数求解，并将Lambda Refinement的值设置得较大（默认为0.6667）。对于包含复杂细节、电尺寸又较大的问题，推荐采用混合阶（Mixed order）求解。
5.利用周期性边界仿真FSS材料的单站RCS，如采用Radiation boundary，在设置平面波激励的扫描角后，运行报错“Multiple scan angles for a spherical format incident wave are not supported when there is a master/slave boundary combination.”。
HFSS2014版本后，采用Master/slave边界的周期结构如需计算入射波扫描的情况须以Floquet端口替代Radiation BC。解决方法：1）改用Floquet端口设置激励；2）扫描角在Slave边界中设置；3）与使用平面波激励一致，可直接在后处理结果中生成RCS结果。
